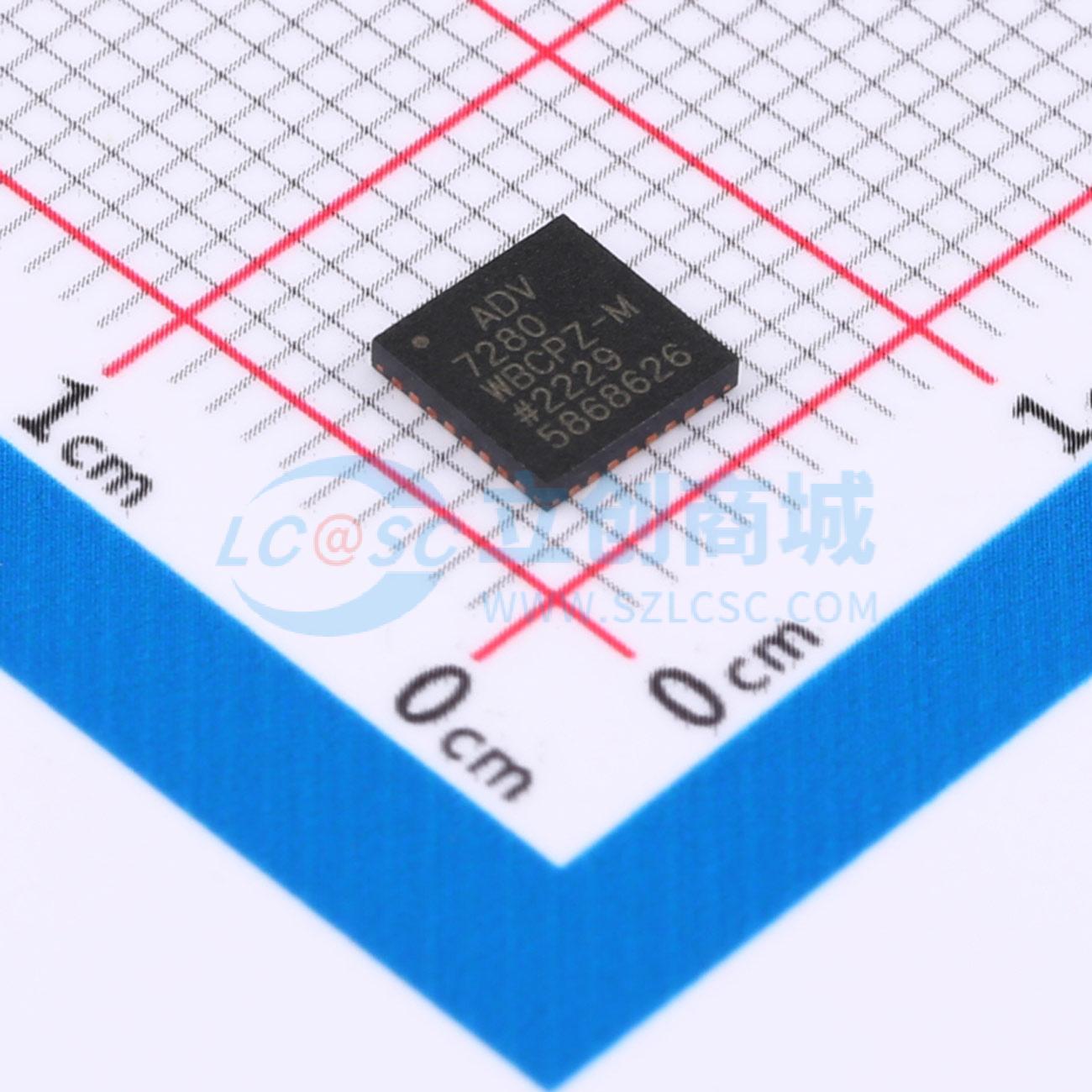

ADV7280WBCPZ-M

ADV7280/ADV7280-M 是多功能单芯片多格式视频解码器。ADV7280/ADV7280-M 可自动检测与全球 NTSC、PAL 和 SECAM 标准兼容的标准模拟基带视频信号，信号形式包括复合视频、S-Video 和分量视频。 ADV7280 将模拟视频信号转换为与 8 位 ITU-R BT.656 接口标准兼容的 YCrCb 4:2:2 视频数据流。ADV7280-M 将模拟视频信号转换为 8 位 YCrCb 4:2:2 视频数据流，并通过移动行业处理器接口（MIPI）CSI-2 接口输出。 ADV7280/ADV7280-M 的模拟视频输入支持单端信号。ADV7280 提供四个模拟输入；ADV7280-M 提供八个模拟输入。ADV7280 和 ADV7280-M 支持隔行到逐行（I2P）转换。 ADV7280/ADV7280-M 通过两线串行双向端口（兼容 I²C）进行编程，采用 1.8 V CMOS 工艺制造。LFCSP 封装选项使这些解码器非常适合空间受限的便携式应用。

• 支持全球 NTSC/PAL/SECAM 彩色解调
• 一个 10 位模数转换器（ADC），在 CVBS、Y/C 和 YPrPb 模式下每个通道 4 倍过采样
• 带片上抗混叠滤波器的模拟视频输入通道 ADV7280：最多 4 个输入通道 ADV7280-M：最多 8 个输入通道
• 支持 CVBS（复合视频）、Y/C（S-Video）和 YPrPb（分量视频）视频输入
• NTSC/PAL/SECAM 自动检测
• 高达 1.47 V 的共模输入范围解决方案
• 出色的共模噪声抑制能力
• 5 行自适应 2D 梳状滤波器和 CTI 视频增强功能
• 自适应数字行长度跟踪（ADLLT）、信号处理和增强型 FIFO 管理提供微型时基校正（TBC）功能
• 带自适应峰值白色模式的集成自动增益控制（AGC）
• 快速切换能力
• 集成隔行到逐行（I2P）视频输出转换器
• 自适应对比度增强（ACE）
• 下抖动（8 位到 6 位）
• Rovi（Macrovision）拷贝保护检测
• MIPI CSI-2 输出接口（ADV7280-M）
• 8 位 ITU-R BT.656 YCrCb 4:2:2 输出以及 HS、VS 或场同步（ADV7280）
• 全功能垂直消隐间隔（VBI）数据切片器
• 具备掉电模式
• 两线、兼容 I2C 的串行接口
• 符合汽车应用要求
• -40℃ 至 +105℃ 温度等级
• 32 引脚、5 mmx5 mm、符合 RoHS 标准的 LFCSP 封装

• 智能手机/多媒体手机
• 汽车信息娱乐系统
• 视频监控 DVR
• 媒体播放器
