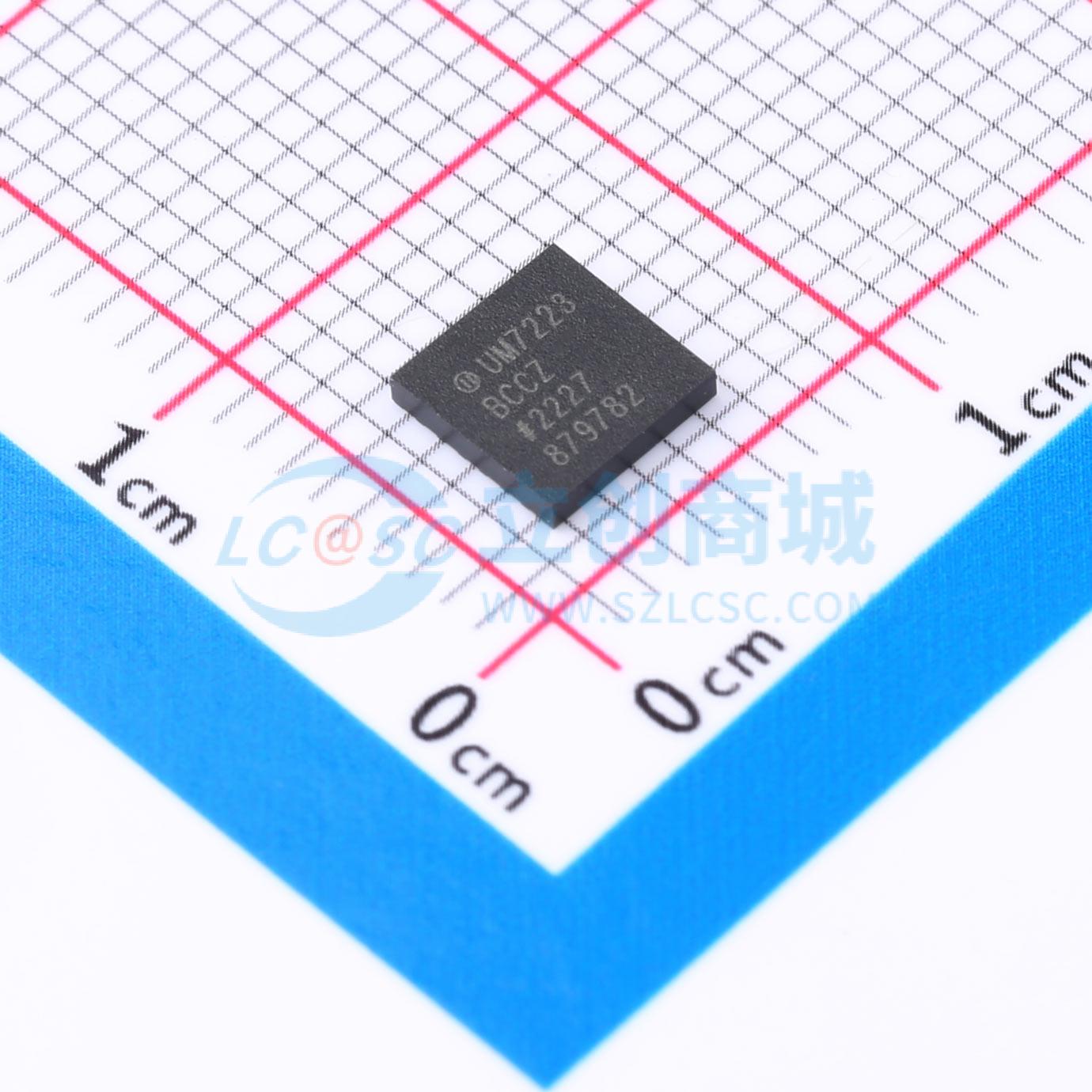

温馨提醒：图片仅供参考，商品以实物为准
ADUM7223BCCZ
隔离型精密半桥驱动器，4.0 A 输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 隔离式精密半桥驱动器，提供4A输出
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM7223BCCZ
- 商品编号
- C662208
- 商品封装
- LGA-13(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 上升时间(tr) | 24ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 24ns | |
| 传播延迟 tpLH | 62ns | |
| 传播延迟 tpHL | 62ns | |
| 静态电流(Iq) | 1400uA | |
| CMTI(kV/us) | 25kV/us | |
| 驱动侧工作电压 | 4.5V~18V |
商品概述
ADuM7223是一款4.0 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。这些隔离组件结合了高速CMOS和单片变压器技术，具有出色的性能特点，优于脉冲变压器和非隔离栅极驱动器组合等替代方案。通过将隔离器和驱动器集成在单个封装中，传播延迟最大仅为64 ns，在12 V时，通道间的传播偏斜最大仅为12 ns。 ADuM7223提供两个独立的隔离通道。ADuM7223的输入电源范围为3.0 V至5.5 V，可与低电压系统兼容。输出电压范围为4.5 V至18 V，有三种输出电压版本可供选择。5 mm×5 mm的LGA封装在输入到输出之间提供565 V的工作电压，输出到输出之间提供700 V的工作电压。 与采用高压电平转换方法的栅极驱动器相比，该栅极驱动器的优点是输入与每个输出之间实现真正的电流隔离。因此，该栅极驱动器可在较宽的正或负开关电压范围内，对IGBT/MOSFET配置的开关特性进行可靠控制。
商品特性
- 4.0 A峰值输出电流
- 工作电压 相对于输入的高端或低端：565 V峰值 高端到低端差分：700 V峰值
- 高频工作：最高1 MHz
- 精确的时序特性 最大传播延迟64 ns 通道间匹配最大8.5 ns
- 3.0 V至5.5 V输入电压
- 4.5 V至18 V输出驱动
- 2.8 V VDD1 A版本欠压锁定（UVLO）电源 4.1 V B版本VDDA和VDDB（VDD2）欠压锁定 6.9 V C版本VDDA和VDDB欠压锁定 10.5 V
- CMOS输入逻辑电平
- 高共模瞬态抗扰度：>25 kV/μs
- 高结温工作：125℃
- 默认低电平输出
- 5 mm×5 mm、13引脚LGA封装
应用领域
- 开关电源
- 隔离式IGBT/MOSFET栅极驱动
- 工业逆变器
