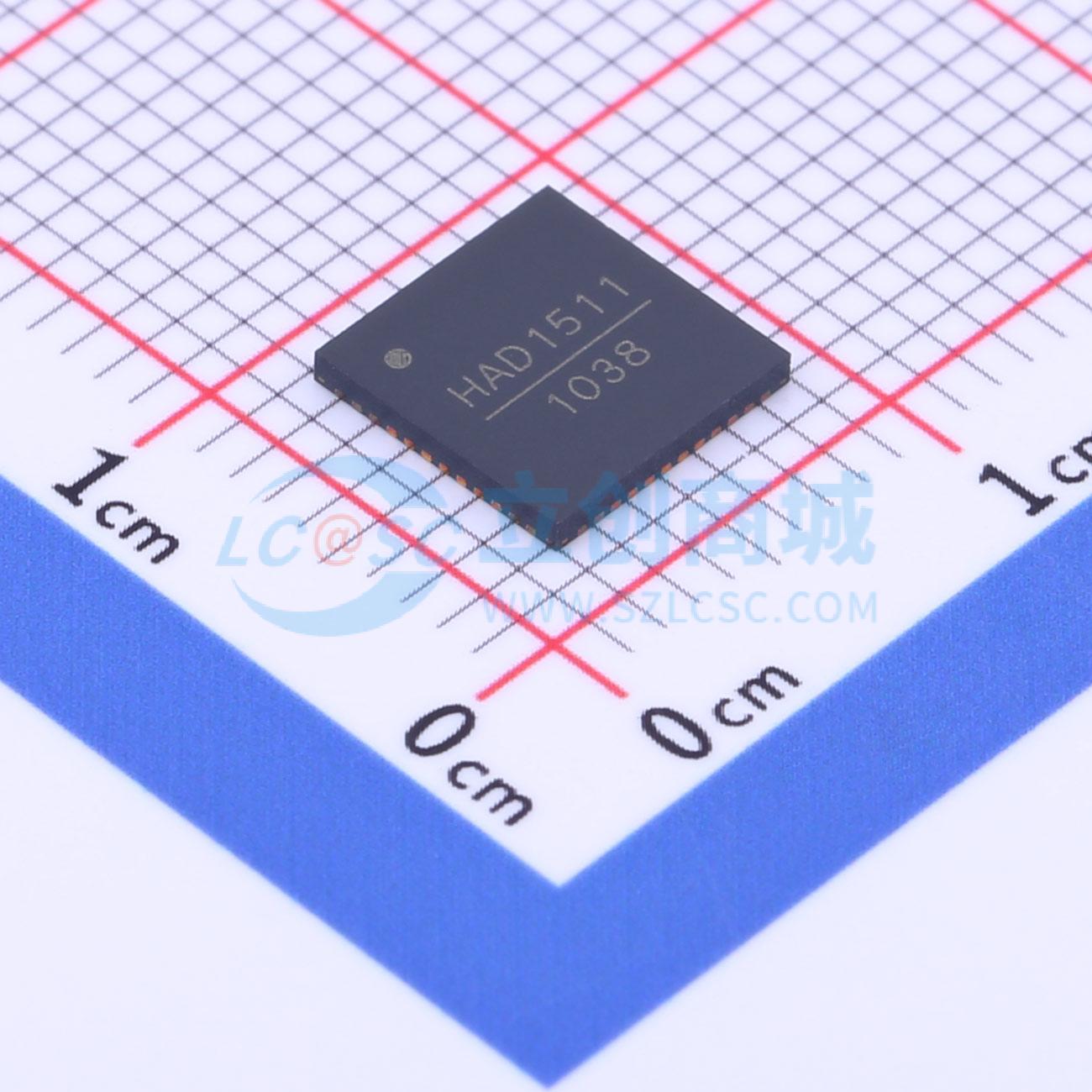

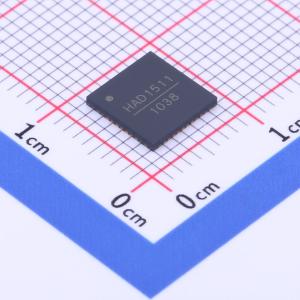

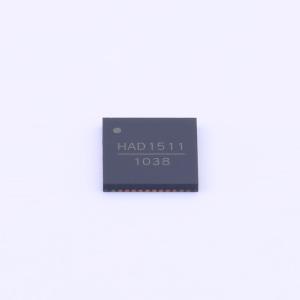

HMCAD1511TR
高速、多模、8位、1 GSPS ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款多功能、高性能、低功耗的模数转换器 (ADC)，利用时间交织技术提高采样率。集成交叉点开关可激活用户选择的输入。在单通道模式下，四个输入中的一个可作为单个 ADC 通道的有效输入；在双通道模式下，四个输入中的任意两个可分别输入到每个 ADC 通道；在四通道模式下，任何输入都可以分配给任何 ADC 通道。内部低抖动可编程时钟分频器使得在所有操作模式下都能使用单个时钟源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMCAD1511TR
- 商品编号
- C661813
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 1GHz | |
| 通道数 | 4 | |
| 工作电压 | 1.8V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49.8dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| 全量程范围(FSR) | 2V |
商品概述
HMCAD1511是一款多功能、高性能、低功耗的模数转换器（ADC），采用时间交织技术来提高采样率。集成的交叉点开关可激活用户所选的输入。 在单通道模式下，四个输入中的一个可被选作单ADC通道的有效输入。在双通道模式下，四个输入中的任意两个可分别选作每个ADC通道的输入。在四通道模式下，任意输入可分配给任意ADC通道。 内部低抖动、可编程的时钟分频器使所有工作模式都能使用单一时钟源。 HMCAD1511采用内部参考电路、串行控制接口和串行LVDS/RSDS输出数据。提供数据和帧同步时钟，用于在接收器处捕获数据。内部1至50倍数字粗增益，在增益高达16倍时有效位数（ENOB）>7.5，可实现示波器增益设置的数字化。每个ADC可单独设置内部数字细增益，以校准增益误差。 通过串行控制接口（SPI）可对ADC应用各种模式和配置设置。每个通道可独立关断电源，还可通过该接口选择数据格式。单个外部引脚可设置全芯片空闲模式。寄存器设置决定该引脚的确切功能。
商品特性
- 8位高速单/双/四通道ADC 单通道模式：最大采样率（FSmax） = 1000 MSPS 双通道模式：最大采样率（FSmax） = 500 MSPS 四通道模式：最大采样率（FSmax） = 250 MSPS
- 集成交叉点开关（多路复用器阵列）
- 1倍至50倍数字增益 增益高达32倍时无漏码
- 1倍增益：信噪比（SNR）为49.8 dB。10倍增益：信噪比（SNR）为48 dB
- 内部低抖动可编程时钟分频器
- 超低功耗 在1000 MSPS时功耗为710 mW（含I/O）
- 从睡眠模式启动时间为0.5 µs，从掉电模式启动时间为15 µs
- 内部参考电路，无需外部组件
- 粗增益和细增益控制
- 每个ADC的数字细增益调整
- 内部失调校正
- 1.8V电源电压
- 控制接口引脚采用1.7 - 3.6V CMOS逻辑
- 串行LVDS/RSDS输出
- 7x7 mm QFN 48（LP7D）封装
应用领域
- USB供电示波器
- 数字示波器
优惠活动
购买数量
(500个/圆盘，最小起订量 1 个)个
起订量：1 个500个/圆盘
总价金额：
￥ 0.00近期成交21单
