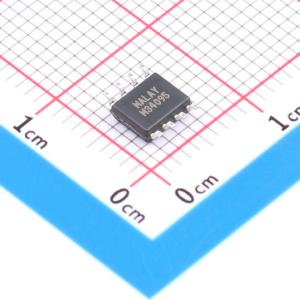

LT1109ACS8-12#PBF

升压型 2A 2V~9V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个简单的升压DC/DC转换器。8引脚DIP或SOIC器件仅需四个外部组件即可构建完整的DC/DC转换器。无负载时电流消耗仅为360μA，使其非常适合对成本敏感且必须将待机电流保持在最低水平的应用。可从5V电源提供超过150mA的12V电压，足以为四个闪存芯片同时编程。可从2V输入提供高达110mA的5V电压。该器件具有一个关断引脚，当引脚置低时可关闭振荡器。门控振荡器设计无需频率补偿组件。120kHz的高频操作允许使用小型表面贴装电感和电容。
品牌名称: ADI(亚德诺)
商品型号: LT1109ACS8-12#PBF
商品编号: C661594
商品封装: SO-8
包装方式: 管装
商品毛重: 0.187克(g)

商品参数

商品概述

LT1109A 是一个简单的升压 DC/DC 转换器。8引脚DIP或SOIC器件仅需四个外部组件即可构建一个完整的开关电源模块 DC/DC 转换器。在无负载情况下，电流消耗仅为360µA，这使得非常适合需要将待机电流保持在最低的成本敏感型应用。

LT1109A-12 可以从5V电源提供超过150mA的12V电压，足以同时对四个闪存芯片进行编程。LT1109A-5 可以从2V输入提供高达110mA的5V电压。这些器件具有关断引脚，当该引脚被拉低时会关闭振荡器。门控振荡器设计不需要频率补偿组件。120kHz的高频率操作允许使用小型表面贴装电感和电容。

商品特性

使用现成的电感器
低成本
8引脚DIP或SO封装
固定5V或12V输出或可调版本
仅需四个外部组件
360μA待机电流
逻辑控制关断

应用领域

闪存 VPP 生成器
5V 到 12V 转换器
3.3V 到 12V 转换器
磁盘驱动器
PC 插入卡
外设电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2V~9V
	输出电压	12V
	输出电流	2A
	开关频率	120kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	360uA
	开关管(内置/外置)	内置
	输出类型	固定
