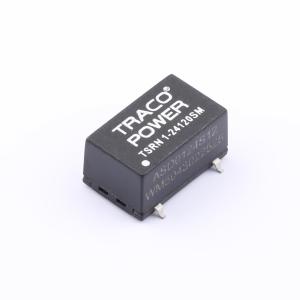

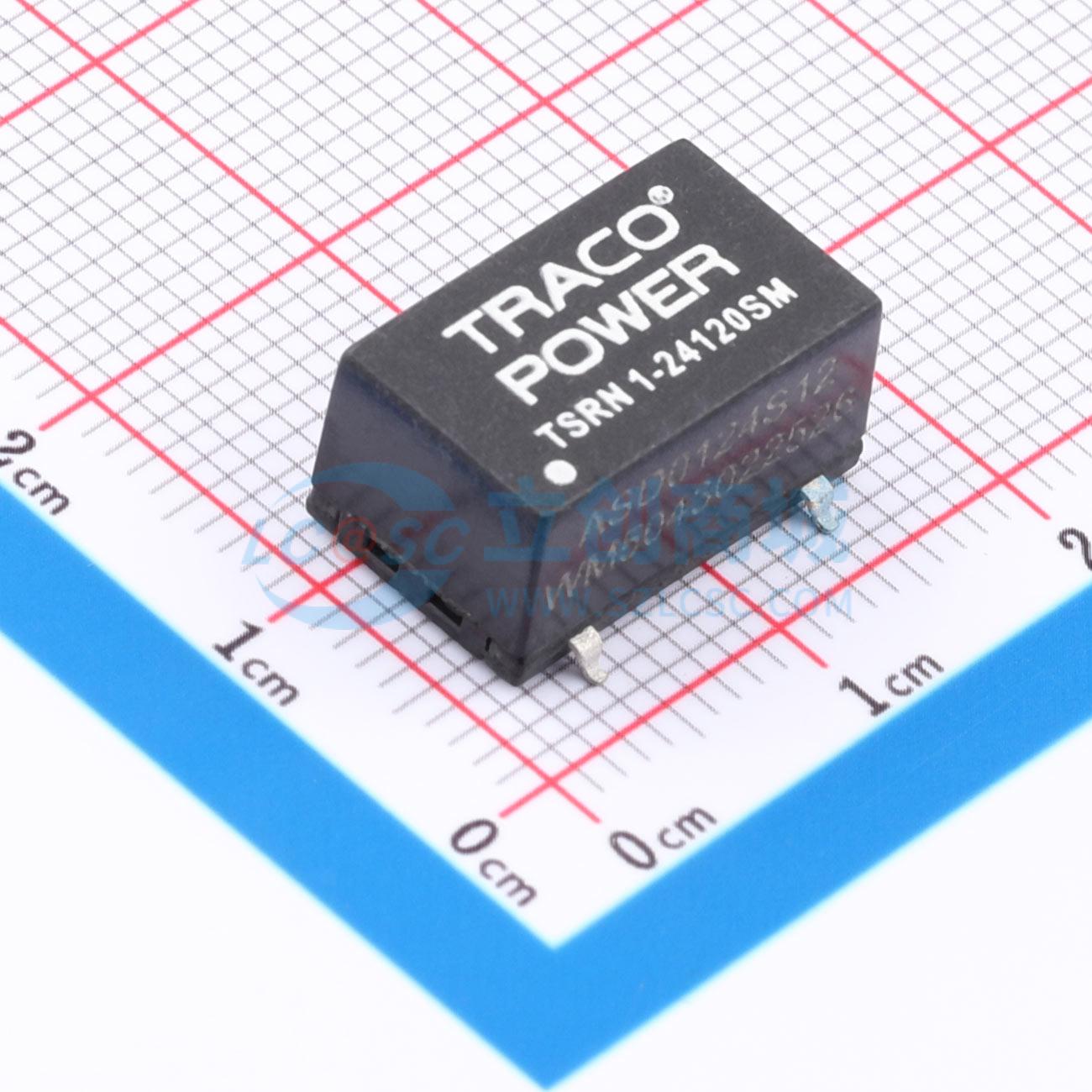

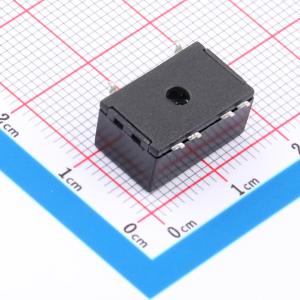

TSRN 1-24120SM

降压型 13.5V~42V 12V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是降压非隔离式开关稳压器，采用紧凑型SMD封装，是取代低效线性稳压器的理想解决方案。高达95%的高效率允许在高达+55℃（降额使用时可达+85℃）的环境温度下满负载运行，无需强制风冷。与线性稳压器相比，具有更好的输出精度（±2%）、更低的待机电流（~4 mA），且无需外部电容器。适用于正输出或负输出电路，并提供用于输出电压调节的微调输入。高效率、低待机功耗和远程开/关功能使其成为对能量敏感应用的理想解决方案。
品牌名称: TRACO POWER
商品型号: TSRN 1-24120SM
商品编号: C5966857
商品封装: SMD-6P,15.2x9.3mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

全新的TSRN 1SM系列是采用紧凑型SMD封装的降压非隔离式开关稳压器。它们是替代低效线性稳压器的理想解决方案。高达95%的高效率允许在高达+55℃（降额使用时可达+85℃）的环境温度下进行满载运行，无需强制风冷。与线性稳压器相比，TSRN-1SM开关稳压器还具备其他显著特性，即更好的输出精度（±2%）、约4 mA的较低待机电流，且无需外部电容器。它们适用于正输出或负输出电路，并提供用于输出电压调节的微调输入。高效率、低待机功耗和远程开/关功能使这些稳压器成为对能源敏感应用的理想解决方案。

商品特性

紧凑型SMD封装，适用于正输出和负输出电路
输出电压可调
宽输入电压，最高可达42 VDC
远程开/关输入
内置滤波电容器
工作温度范围：-40℃至+85℃
出色的线性/负载调整率
低待机电流
高效率，最高可达95%
更好的输出精度（±2%）
约4 mA的较低待机电流
无需外部电容器
提供用于输出电压调节的微调输入

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	13.5V~42V
	输出电压精度	±2%
	输出电压(Vout)	12V
	输出电流(最大值)	1A

	属性	参数值
	转换效率	95%
	最大容性负载	470uF
	静态电流(Iq)	4mA
	开关频率	580kHz
	纹波噪声	75mVp-p
	特性	短路保护；过热保护
	工作温度	-40℃~+85℃
