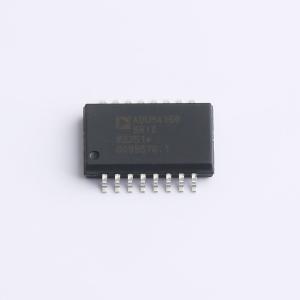

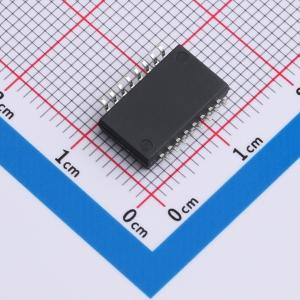

ADUM4160BRIZ-RL

ADuM4160是一款基于iCoupler技术的USB端口隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备卓越的性能特点，且易于与低速和全速USB兼容的外围设备集成。

许多微控制器在实现USB功能时，仅将D+和D-线连接到外部引脚。在很多情况下，这样做是可取的，因为它能最大限度减少外部组件并简化设计；然而，当需要进行隔离时，这会带来特殊的挑战。USB线必须能在主动驱动D+/D-、接收数据以及允许外部电阻设置总线空闲状态之间自动切换。ADuM4160提供了检测数据流方向和控制输出缓冲器状态的机制。数据方向是逐包确定的。

ADuM4160采用基于边沿检测的iCoupler技术，并结合内部逻辑，实现了一个透明、易于配置的上游端口隔离器。对上游端口进行隔离在简化设计、电源管理和稳定运行方面具有诸多优势。

该隔离器的传播延迟与标准集线器和电缆相当。其两侧的总线电压范围为4.5 V至5.5 V，通过内部将电压调节至信号电平，可直接连接到VBUS。ADuM4160对上拉电阻进行隔离控制，使外设能够控制连接时序。该器件的空闲电流较低，因此无需进入挂起模式。此外，还有一款2.5 kV的版本ADuM3160可供选择。

• 兼容USB 2.0
• 低速和全速数据速率：1.5 Mbps和12 Mbps
• 双向通信
• VBUS工作电压范围：4.5 V至5.5 V
• 1.5 Mbps时，上游最大供电电流为7 mA
• 12 Mbps时，上游最大供电电流为8 mA
• 上游最大空闲电流为2.3 mA
• 上游短路保护
• 符合ANSI/ESD STM5.1 - 2007标准的3A级接触式ESD性能
• 高温工作：105℃
• 高共模瞬态抗扰度：>25 kV/μs
• 16引脚宽体SOIC封装版本
• 16引脚宽体SOIC增强爬电距离版本
• 符合RoHS标准
• 安全和法规认证（RI - 16封装）
  • UL认证：根据UL 1577标准，1分钟耐压5000 V rms
  • CSA组件验收通知#5A
  • IEC 60601 - 1：250 V rms（加强绝缘）
  • IEC 60950 - 1：400 V rms（加强绝缘）
  • VDE合格证书DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12，V10RM = 846 V峰值

• USB外设隔离
• 隔离式USB集线器
• 医疗应用
