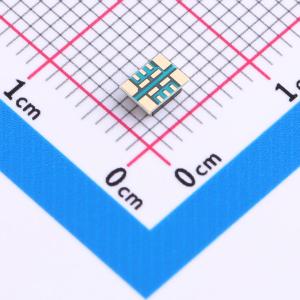

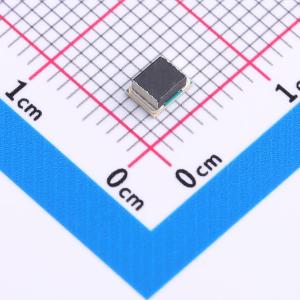

温馨提醒：图片仅供参考，商品以实物为准

TPSM82816SIER

集成电感和频率同步功能，输入电压范围2.7 V至6 V的降压电源模块

描述: TPSM82816是一系列引脚兼容的3A、4A和6A高效易用同步降压DC/DC电源模块的一员，集成了电感。该器件基于固定频率峰值电流模式控制拓扑。这些器件用于对功率密度和易用性有要求的电信、测试与测量以及医疗应用。低电阻开关允许在高环境温度下提供高达6A的连续输出电流。开关频率可从1.8 MHz外部调节至4 MHz，也可与相同频率范围内的外部时钟同步。在节能模式下，TPSM82816在轻载时自动进入PFM模式，以在整个负载范围内保持高效率。TPSM82816在PWM模式下提供1%的输出电压精度，有助于设计具有高输出电压精度的电源。SS/TR引脚设置启动时间或将输出电压跟踪至外部源。这允许对不同电源轨进行外部排序，并限制启动期间的浪涌电流。
品牌名称: TI(德州仪器)
商品型号: TPSM82816SIER
商品编号: C5965703
商品封装: SMD-14P,4x3mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM82816是一系列引脚兼容的3A、4A和6A高效易用同步降压DC/DC电源模块的一员，集成了电感。该器件基于固定频率峰值电流模式控制拓扑。这些器件用于对功率密度和易用性有要求的电信、测试与测量以及医疗应用。低电阻开关允许在高环境温度下提供高达6A的连续输出电流。开关频率可从1.8 MHz外部调节至4 MHz，也可与相同频率范围内的外部时钟同步。在节能模式下，TPSM82816在轻载时自动进入PFM模式，以在整个负载范围内保持高效率。TPSM82816在PWM模式下提供1%的输出电压精度，有助于设计具有高输出电压精度的电源。SS/TR引脚设置启动时间或将输出电压跟踪至外部源。这允许对不同电源轨进行外部排序，并限制启动期间的浪涌电流。

商品特性

1.8 MHz至4 MHz的可调且可同步开关频率
扩频时钟（可选）
可选强制PWM或PFM/PWM操作
输出电压精度±1%（PWM操作）
输入电压范围：2.7 V至6 V
输出电压范围：0.6 V至5.5 V
可调软启动或跟踪
带窗口比较器的电源正常输出
精确的使能输入允许用户定义欠压锁定和精确排序
100%占空比
输出放电
典型静态电流26 μA
与TPSM82813（3A）和TPSM82810（4A）引脚兼容
出色的热性能
工作温度范围：-40℃至125℃

应用领域

光模块、数据中心互连
信号测量、信号源生成、仪器仪表
患者监测与诊断
无线基础设施
加固通信：传感器、成像和雷达

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~6V
	输出电压精度	±1%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	6A
	转换效率	-

	属性	参数值
	最大容性负载	470uF
	静态电流(Iq)	36uA
	开关频率	4MHz
	特性	过热保护；欠压保护；过流保护
	长度	4mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
