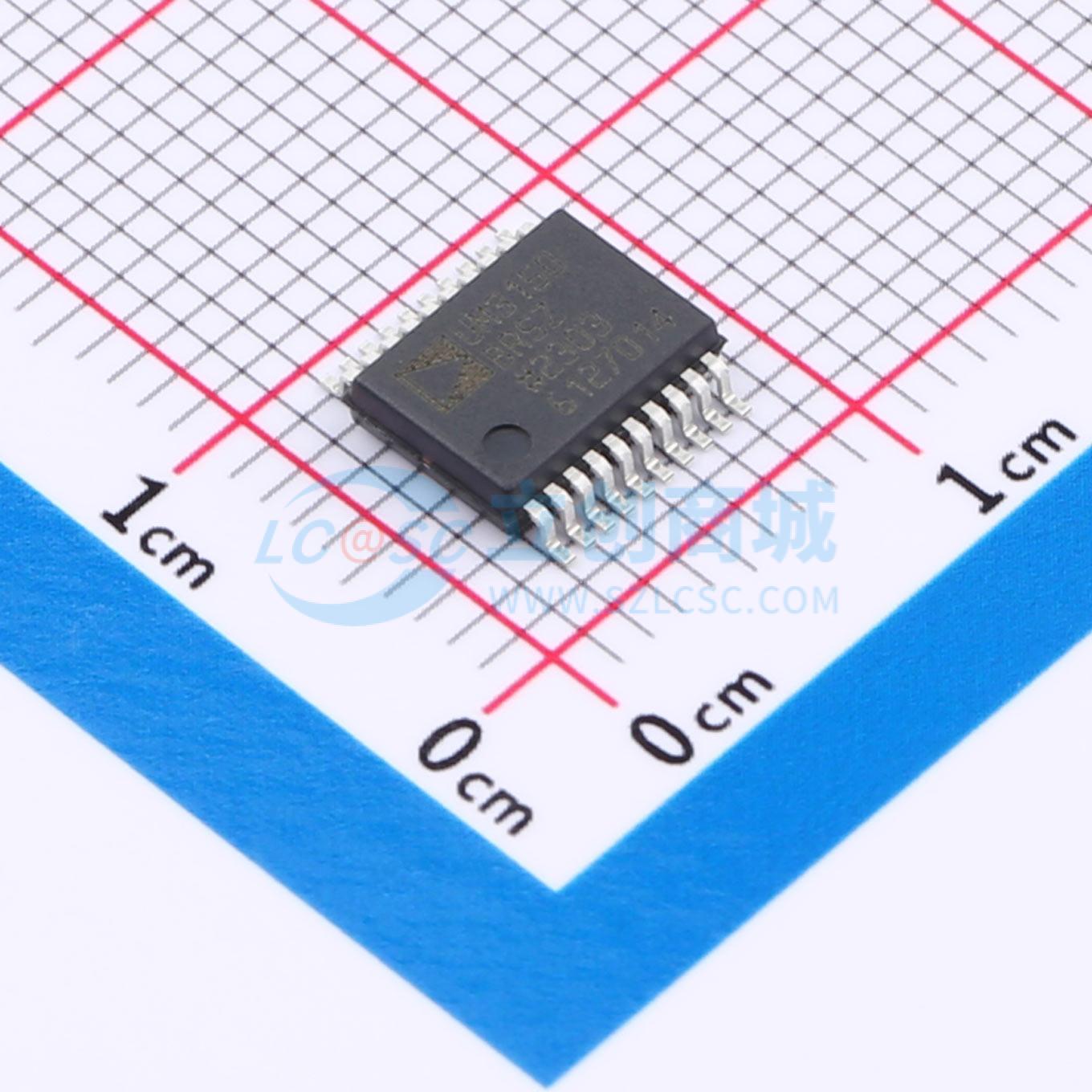

温馨提醒：图片仅供参考，商品以实物为准
ADUM3150BRSZ-RL7
用于SPI高速接口的3.75 kV专用隔离器（1/1辅助通道方向性）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于SPI高速接口的3.75kV专用隔离器（1/1辅助通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM3150BRSZ-RL7
- 商品编号
- C660732
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式SPI | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 35kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADuM31501是一款6通道SPI隔离器™数字隔离器，专为隔离串行外设接口（SPI）而优化。CLK、MO/SI、MI/SO和SS SPI总线信号的低传播延迟支持高达17 MHz的SPI时钟速率。这些通道以14 ns的传播延迟和1 ns的抖动运行，以优化SPI的时序。 ADuM3150隔离器还提供两个额外的独立低数据速率隔离通道，每个方向各一个通道。慢速通道中的数据以250 kbps的数据速率进行采样和序列化，抖动为2.5 μs。 ADuM3150支持在器件的主端提供延迟时钟输出。该输出可与主端的额外时钟端口配合使用，以支持40 MHz的时钟性能。
商品特性
- 在延迟时钟模式下支持高达40 MHz的SPI时钟速度
- 在4线模式下支持高达17 MHz的SPI时钟速度
- 4个高速、低传播延迟的SPI信号隔离通道
- 2个250 kbps的数据通道
- 延迟补偿时钟线
- 20引脚SSOP封装，爬电距离为5.1 mm
- 高温工作：125℃
- 高共模瞬态抗扰度：>25 kV/μs
- 安全和法规认证
- 符合UL 1577标准，1分钟3750 V rms的UL认证
- CSA组件验收通知5A
- VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，V10RM = 565 V峰值
应用领域
- 工业可编程逻辑控制器（PLC）
- 传感器隔离
