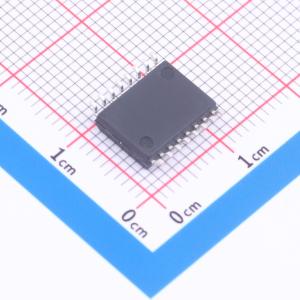

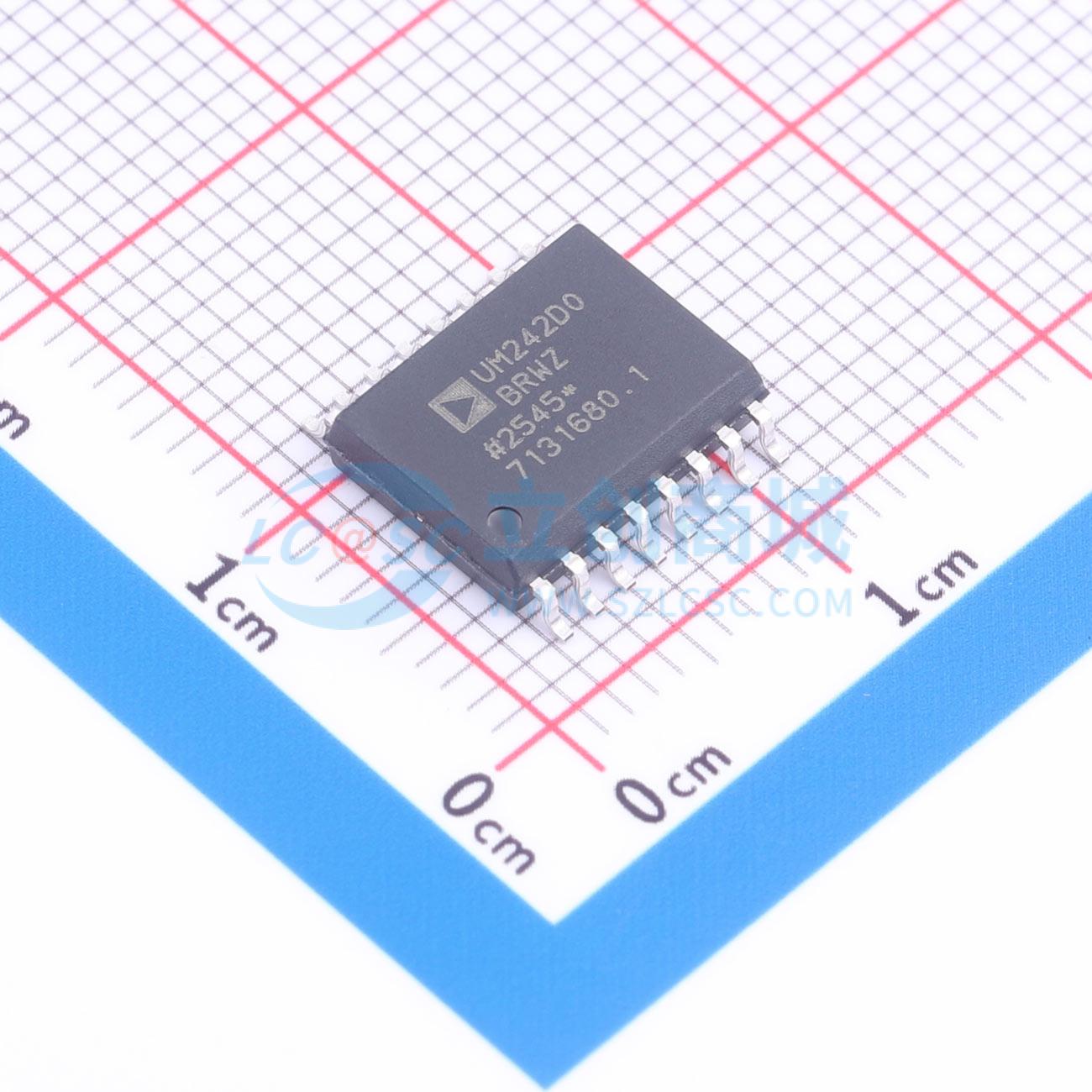

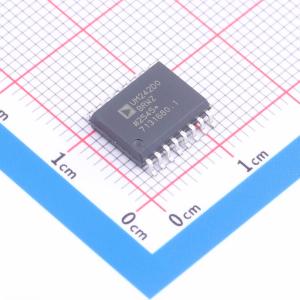

ADUM242D0BRWZ

ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E1是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器器件和其他集成耦合器等替代产品的出色性能特点。在5 V工作电压下，最大传播延迟为13 ns，脉冲宽度失真小于3 ns。通道匹配度高，最大为3.0 ns。 ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E的数据通道相互独立，有多种配置可供选择，耐受电压额定值为5.0 kV rms。器件两侧的电源电压范围为1.8 V至5 V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。 与其他光耦合器替代产品不同，即使输入逻辑无转换，也能确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源或输入被禁用时，输出将转换到预定状态。ADuM240E1/ADuM241E1/ADuM242E1与ADuM2400/ADuM2401/ADuM2402引脚兼容。

• 高共模瞬态抗扰度：100 kV/μs
• 对辐射和传导噪声的高鲁棒性
• 低传播延迟：5 V工作时最大13 ns，1.8 V工作时最大15 ns
• 最大保证数据速率150 Mbps
• 安全和法规认证：UL认证：根据UL 1577标准，1分钟内5000 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，≤849 V峰值，8000 V峰值加强浪涌隔离电压；根据GB4943.1-2011的CQC认证
• 向后兼容性：ADuM240E1/ADuM241E1/ADuM242E1与ADuM2400/ADuM2401/ADuM2402引脚兼容
• 低动态功耗
• 1.8 V至5 V电平转换
• 高温工作：125℃
• 故障安全高或低选项
• 16引脚、符合RoHS标准的SOIC封装
• 适用于汽车应用

• 通用多通道隔离
• 串行外设接口（SPI）/数据转换器隔离
• 工业现场总线隔离
