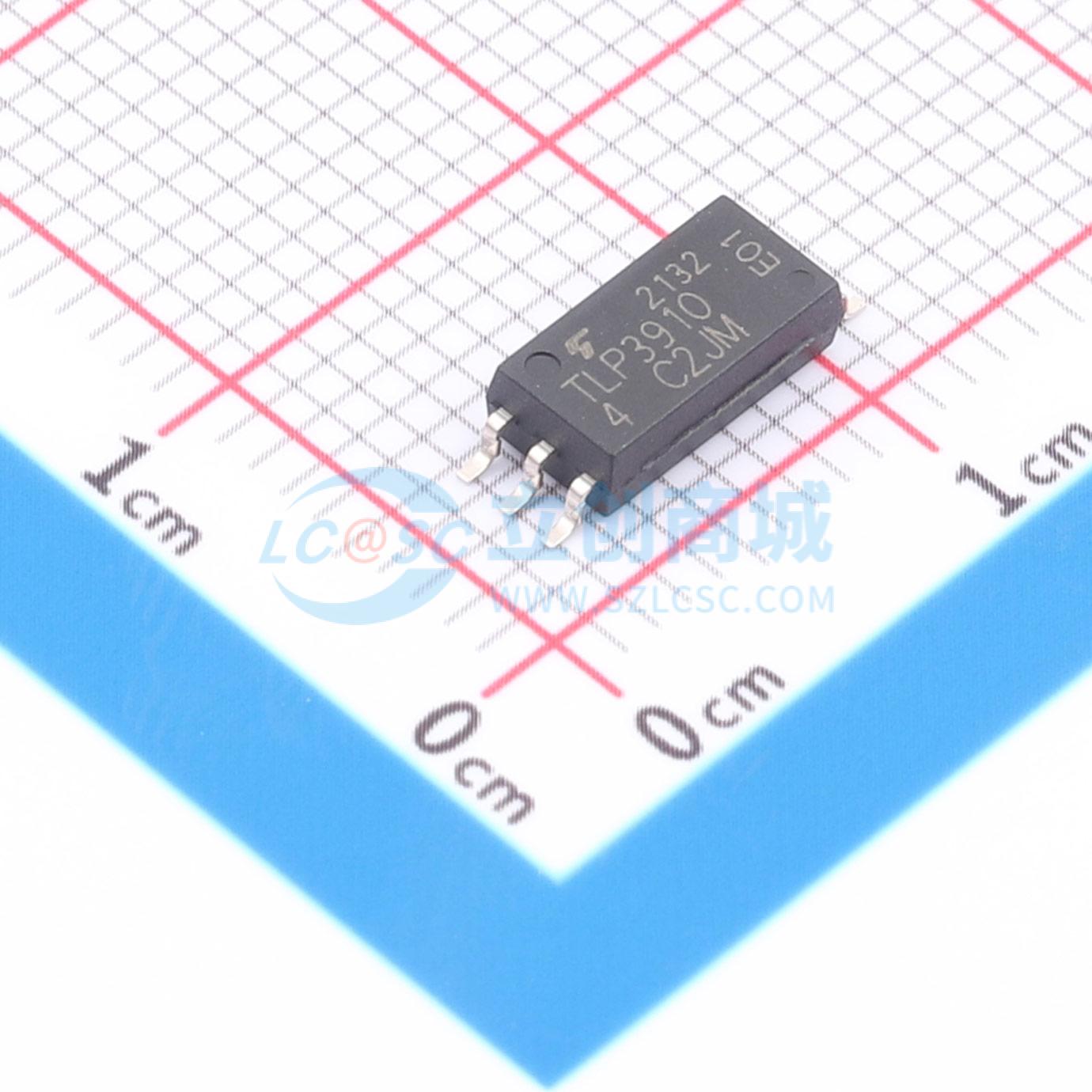

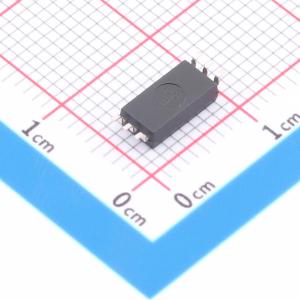

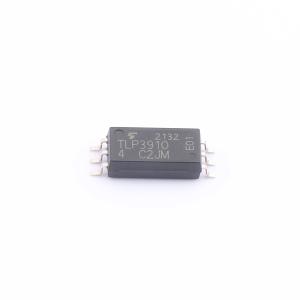

TLP3910(D4C20TPE
光耦合器（GaAs红外发光二极管与光电二极管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP3910是一款采用SO6L封装的光电耦合器，由一个红外发光二极管与一个光电二极管阵列光耦合组成。这些光电二极管串联连接，使TLP3910适用于MOS栅极驱动应用。此外，为提高开路电压（VOC），TLP3910也适用于驱动超结结构（SJ）MOSFET
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3910(D4C20TPE
- 商品编号
- C5960932
- 商品封装
- SOIC-6-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 3.3V | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 上升时间(tr) | 300us | |
| 下降时间 | 100us | |
| 工作温度 | -40℃~+125℃ | |
| 总功耗(Pd) | 1.5mW | |
| 正向电流(If) | 12mA |
商品概述
TLP3910是一款采用SO6L封装的光电耦合器，由一个红外发光二极管和一个光电二极管阵列光耦合而成。光电二极管串联连接，使TLP3910适用于MOS栅极驱动应用。 此外，为提高开路电压（VOC），TLP3910适用于驱动超结结构（SJ）MOSFET。
商品特性
- 开路电压：14 V（最小值）
- 短路电流：12 µA（最小值）
- 隔离电压：5000 Vrms（最小值）
- 安全标准 UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN 60747-5-5
应用领域
- 工厂自动化（FA）
- 测量仪器
- MOSFET栅极驱动器
- 可编程逻辑控制器（PLC）
