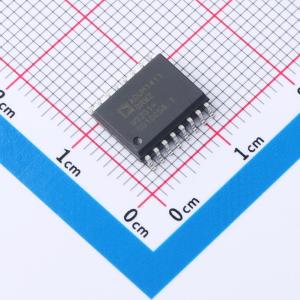

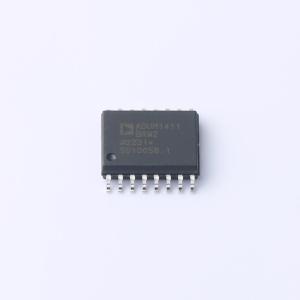

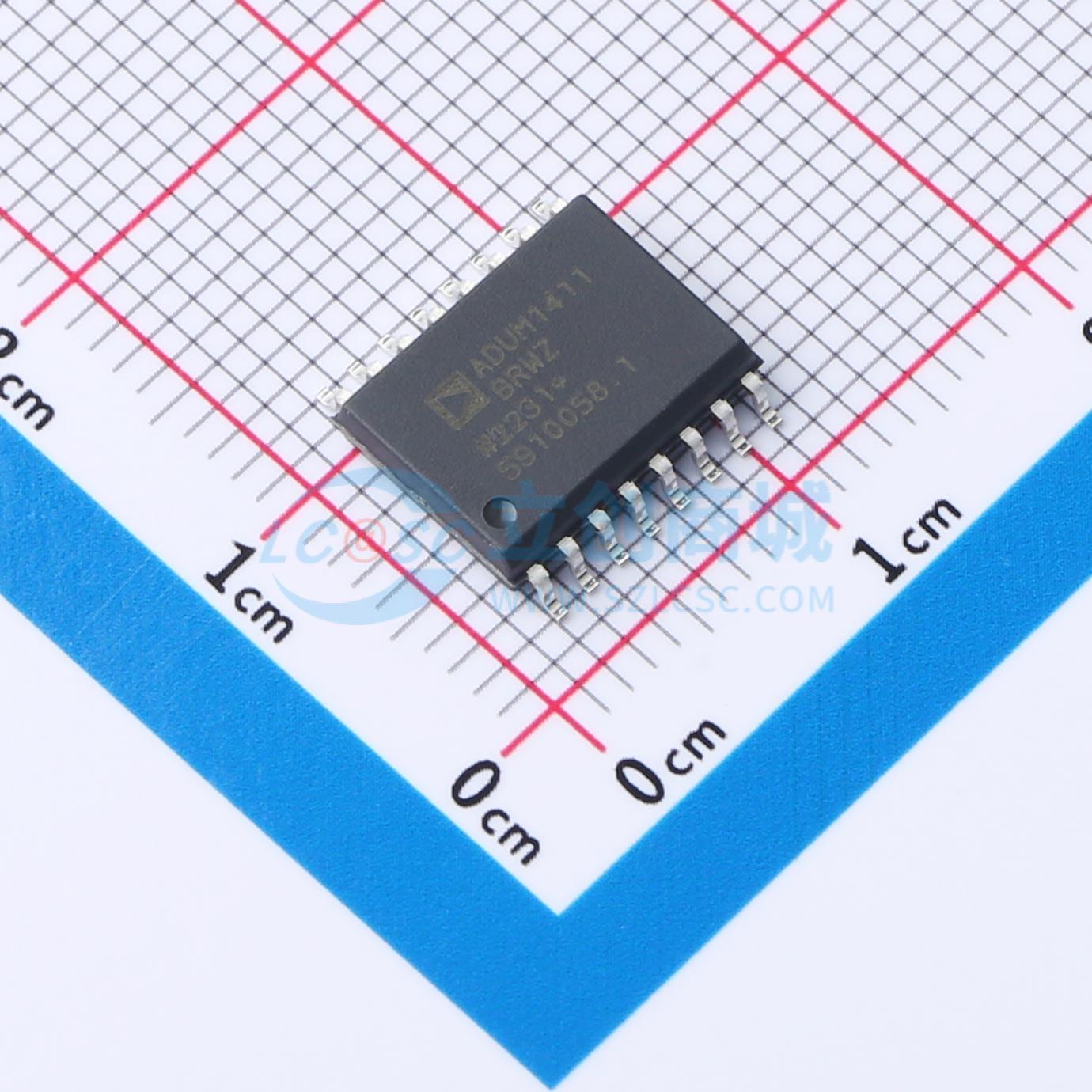

ADUM1411BRWZ-RL

四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADuM141x是采用iCoupler技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。
品牌名称: ADI(亚德诺)
商品型号: ADUM1411BRWZ-RL
商品编号: C660417
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.527克(g)

商品参数

商品概述

ADuM141x是采用iCoupler技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。 ADuM141x隔离器提供四个独立的隔离通道，支持多种通道配置和最高达10Mbps的数据速率。所有型号均可采用2.7V至5.5V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。所有产品均有默认输出控制引脚。利用该引脚，用户可以定义无输入电源时输出所采取的逻辑状态。与其它光耦合器不同，ADuM141x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

商品特性

低功耗工作
5V电源每个通道1.3mA（最大值，0Mbps至2Mbps），每个通道4.0mA（最大值，10Mbps）
3V电源每个通道0.8mA（最大值，0Mbps至2Mbps），每个通道1.8mA（最大值，10Mbps）
双向通信
3V/5V电平转换
工作温度最高可达105°C
数据速率最高可达10Mbps（NRZ）
可编程默认输出状态
高共模瞬变抗扰度：>25kV/μs
16引脚宽体SOIC封装，符合RoHS标准
安全和法规认证：
- UL认证：依据UL1577，1分钟2500Vrms
- CSA元件验收通知#5A
- VDE合格证书DIN V VDE V 0884 - 10(VDE V 0884 - 10):2006 - 12，VORM = 560V峰值
- TUV认证：IEC/EN60950 - 1

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
RS - 232/RS - 422/RS - 485收发器
工业现场总线隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	-
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	25kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	2.7V~5.5V
	工作电压(VCCB)	2.7V~5.5V
	传播延迟(tpd)	50ns
