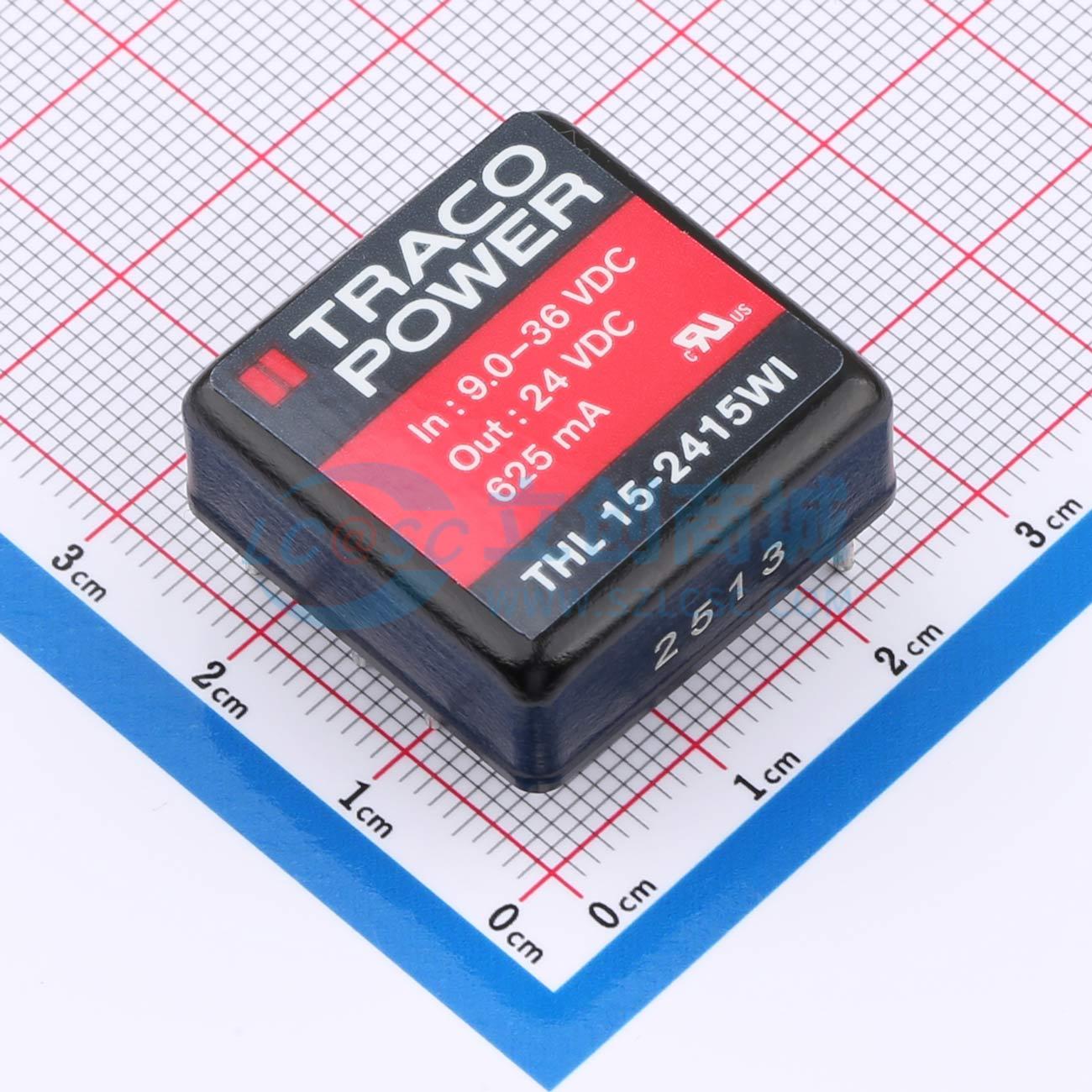

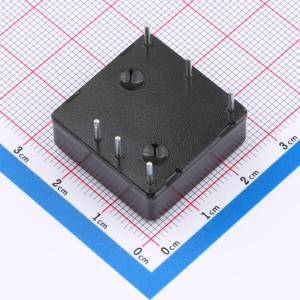

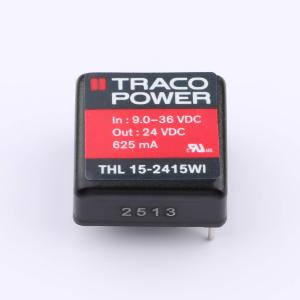

温馨提醒：图片仅供参考，商品以实物为准
THL 15-2415WI
15W DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THL 15WI 系列是一款隔离式高性能 15 瓦 DC/DC 转换器。它兼具成本效益与高品质，适用于多种不同应用场景。该系列采用封装、屏蔽的 1"x1"x0.4" 金属封装，并配备完全集成的 EN 55032 A 级滤波器。高达 91% 的高效率使转换器能够在 -40℃ 至 +70℃ 的温度范围内无降额运行。所有型号均具备超宽的 4:1 输入电压范围和精确稳压的隔离输出。该系列符合最新的 IT 安全认证（UL 62368 - 1），适用于成本效益和质量是关键因素的应用场合。
- 品牌名称
- TRACO POWER
- 商品型号
- THL 15-2415WI
- 商品编号
- C5960464
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 18.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 15W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 91% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 625mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.8kV | |
| 特性 | 过载保护；短路保护；过压保护 | |
| 工作温度 | -40℃~+70℃ | |
| 开关频率 | 330kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.16mm |
商品概述
THL 15WI 系列是一款隔离式高性能 15 瓦 DC/DC 转换器。它兼具成本效益与高品质，适用于多种不同应用场景。该系列采用封装、屏蔽的 1"x1"x0.4" 金属封装，并配备完全集成的 EN 55032 A 级滤波器。高达 91% 的高效率使转换器能够在 -40℃ 至 +70℃ 的温度范围内无降额运行。所有型号均具备超宽的 4:1 输入电压范围和精确稳压的隔离输出。该系列符合最新的 IT 安全认证（UL 62368 - 1），适用于成本效益和质量是关键因素的应用场合。
商品特性
- 高成本效益设计
- 超宽 4:1 输入电压范围：9 - 36 VDC 和 18 - 75 VDC
- 工作温度范围 -40℃ 至 +70℃，无需降额
- 内置 EN 55032 A 级滤波器
- 1500 VDC 输入/输出隔离
- 过压、过载和短路保护
- 远程开/关和微调功能
- 可选散热器，以提升温度性能
- 高效率高达 91%
- 符合最新的 IT 安全认证（UL 62368 - 1）
应用领域
- 移动设备
- 仪器仪表
- 通信和工业电子领域的分布式电源架构
