- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

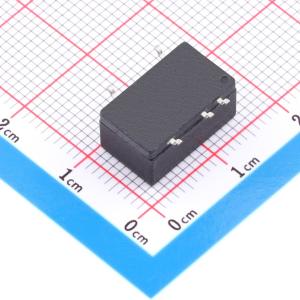

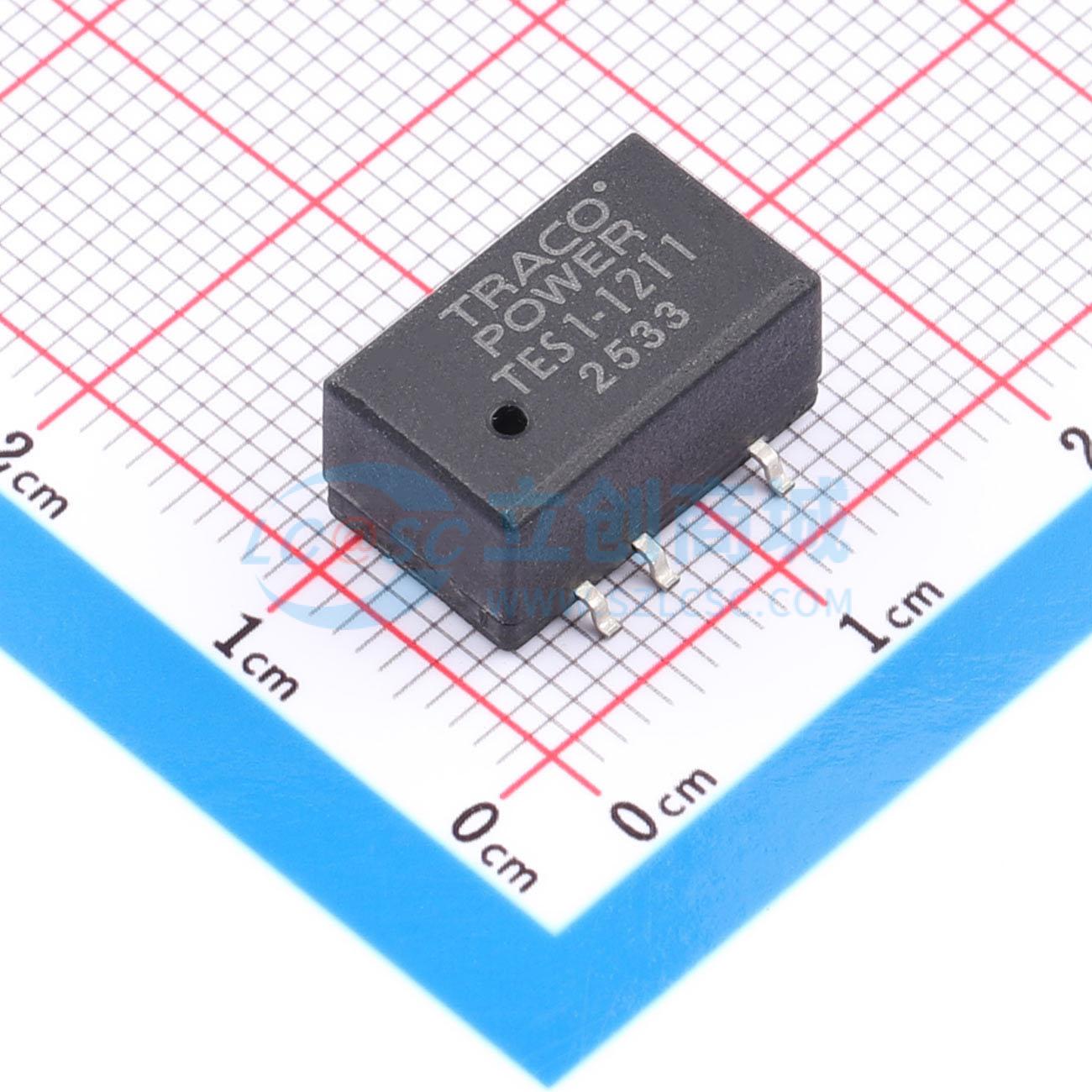

TES 1-1211
10.8V~13.2V 5V 200mA 1W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些1W DC/DC转换器占用空间小，是许多需要隔离电压应用的理想且经济的解决方案。
- 品牌名称
- TRACO POWER
- 商品型号
- TES 1-1211
- 商品编号
- C5960043
- 商品封装
- SMD-5P,13.7x8mm
- 包装方式
- 管装
- 商品毛重
- 4.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 13.2V | |
| 转换效率 | 76% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 33uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式；短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+90℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 120mVp-p | |
| 长度 | 13.7mm | |
| 宽度 | 8mm | |
| 高度 | 7mm | |
| 稳压类型 | 非稳压型 |
商品概述
这些1W的DC/DC转换器占用空间小，是许多需要隔离电压应用的理想且经济的解决方案。
商品特性
- 输入/输出隔离1500VDC
- 非稳压器件
- 单输出和双输出型号
- 输入电压5、12和24VDC
- 高效率，可达80%
- 工作温度范围-40℃至±90℃
- 引脚共面性高精度
- 符合IPC/JEDEC J - STD - 020C无铅回流焊工艺要求
- 提供卷带包装
应用领域
- 消除接地环路
- 降低噪声
- 数字接口中的电压隔离
- 分布式电源系统中的电压转换
