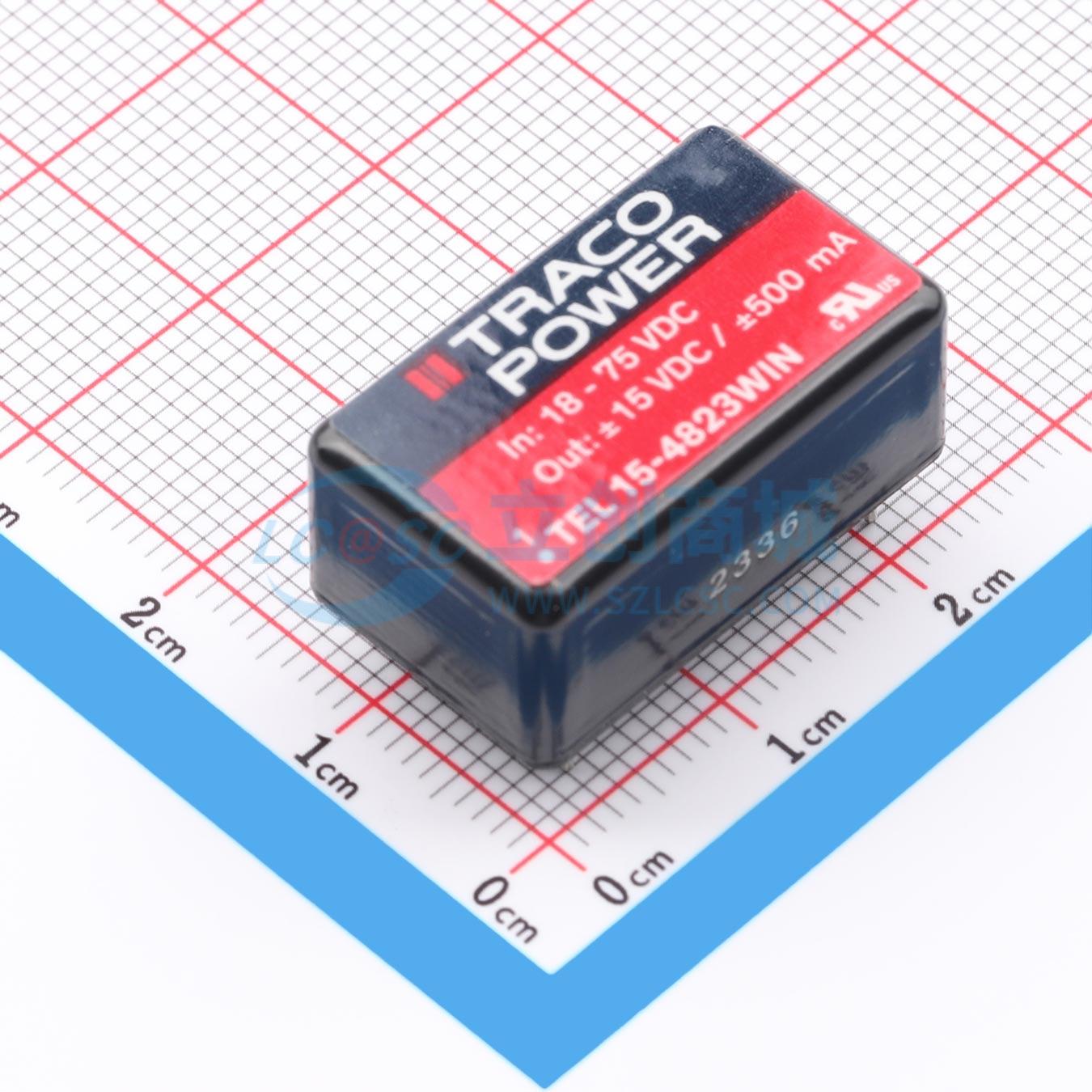

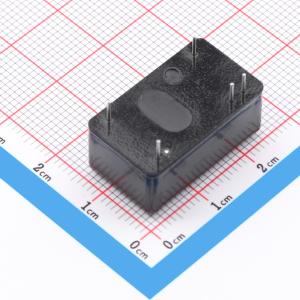

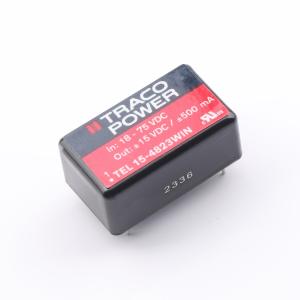

TEL 15-4823WIN

超紧凑型15W DIP-16金属外壳DC/DC转换器，高功率密度，宽输入电压范围，内置滤波器，具备短路保护

品牌名称: TRACO POWER
商品型号: TEL 15-4823WIN
商品编号: C5959698
商品封装: DIP,23.8x13.7mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

TEL 15WIN 是一系列 15 瓦隔离式转换器，采用超紧凑型 DIP-16 金属封装。该系列的设计目的是在不牺牲高效率的前提下，最大限度地缩小低功率 DC/DC 转换器的尺寸。它以 4.51 W/cm³ 的功率密度确立了新的标准，与 DIP-24 封装的 15 瓦转换器相比，功率密度有效提高了一倍。TEL 15WIN 提供 4:1 的宽输入电压范围，效率高达 87%，可在满载时实现高达 +55℃ 的工作温度，在 50% 负载时可达 85℃。这些转换器还内置输入滤波器，符合传导发射标准 EN 55032 A 级。对于仪器仪表、信息技术和工业电子等对空间和成本敏感的应用来说，它是一种经济实惠的解决方案。

商品特性

采用 DIP-16 金属外壳的超紧凑型 15 瓦转换器
最高功率密度达 4.51 W/cm³
工作温度范围为 -40℃ 至 +85℃
4:1 宽输入电压范围：9 - 36、18 - 75 VDC
高效率（高达 87%），热损耗低
六面屏蔽金属外壳，带绝缘底板
内置 EN 55032 A 级（传导）滤波器
具备短路保护功能

应用领域

仪器仪表
信息技术
工业电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	2
	输出功率	15W
	工作电压(Vin)	18V~75V
	转换效率	87%
	输出电压(Vout)	±15V
	输出电流(最大值)	500mA

	属性	参数值
	最大容性负载	270uF
	隔离电压(Vrms)	-
	工作温度	-40℃~+80℃
	开关频率	420kHz~540kHz
	静态电流	7mA
	纹波噪声	70mVp-p
