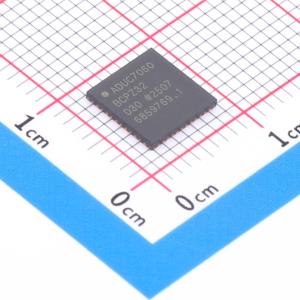

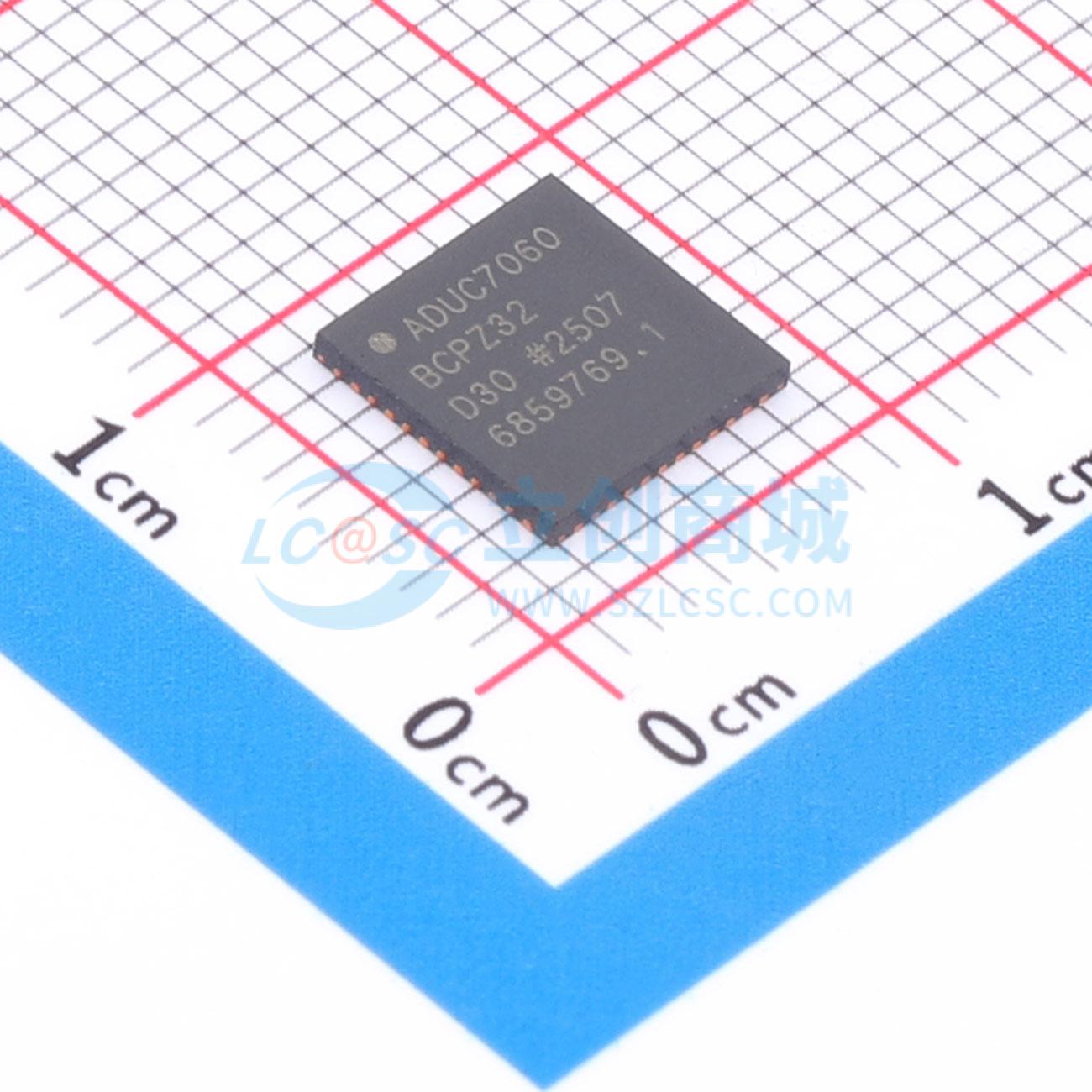

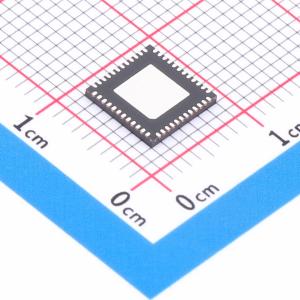

ADUC7060BCPZ32

低功耗、精密模拟微控制器、双通道Σ-Δ型ADC、Flash/EE、ARM7TDMI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADuC7060/ADuC7061系列是完全集成的8 kSPS、24位数据采集系统，集成了高性能多通道Σ-Δ模数转换器（ADC）、16位/32位ARM7TDMI微控制器以及单芯片上的Flash/EE存储器。ADC由一个具有两对差分或四个单端通道的主ADC和一个最多七个通道的辅助ADC组成。ADC可以在单端或差分输入模式下工作。片上提供了一个单通道缓冲电压输出DAC。DAC输出范围可编程为四个电压范围之一。这些器件使用片上振荡器和产生高达10.24 MHz内部高频时钟的PLL运行。微控制器核心是ARM7TDMI，这是一种16位/32位RISC机器，提供最高达10 MIPS的峰值性能；片上提供了4 kB的SRAM和32 kB的非易失性Flash/EE存储器。ARM7TDMI核心将所有内存和寄存器视为单一的线性数组。ADuC7060/ADuC7061包含四个定时器。定时器1是一个唤醒定时器，能够使器件从节能模式中恢复。定时器2可以配置为看门狗定时器。还提供了一个带有六个输出通道的16位PWM。ADuC7060/ADuC7061包含一个先进的中断控制器。向量中断控制器（VIC）允许为每个中断分配优先级。它还支持嵌套中断，每种IRQ和FIQ最大支持八级。当IRQ和FIQ中断源结合时，总共支持16级嵌套中断。片上固件支持通过UART串行接口端口进行电路内串行下载以及通过JTAG接口进行非侵入式仿真。这些器件在-40℃至+125℃的工业温度范围内，于2.375 V至2.625 V电压下工作。
品牌名称: ADI(亚德诺)
商品型号: ADUC7060BCPZ32
商品编号: C660114
商品封装: LFCSP-48(7x7)
包装方式: 托盘
商品毛重: 0.12克(g)

商品参数

商品概述

ADuC7060/ADuC7061系列是完全集成的8 kSPS、24位数据采集系统，集成了高性能多通道Σ-Δ模数转换器（ADC）、16位/32位ARM7TDMI微控制器以及单芯片上的Flash/EE存储器。

ADC由一个具有两对差分或四个单端通道的主ADC和一个最多七个通道的辅助ADC组成。ADC可以在单端或差分输入模式下工作。片上提供了一个单通道缓冲电压输出DAC。DAC输出范围可编程为四个电压范围之一。

这些器件使用片上振荡器和产生高达10.24 MHz内部高频时钟的PLL运行。微控制器核心是ARM7TDMI，这是一种16位/32位RISC机器，提供最高达10 MIPS的峰值性能；片上提供了4 kB的SRAM和32 kB的非易失性Flash/EE存储器。ARM7TDMI核心将所有内存和寄存器视为单一的线性数组。

ADuC7060/ADuC7061包含四个定时器。定时器1是一个唤醒定时器，能够使器件从节能模式中恢复。定时器2可以配置为看门狗定时器。还提供了一个带有六个输出通道的16位PWM。ADuC7060/ADuC7061包含一个先进的中断控制器。向量中断控制器（VIC）允许为每个中断分配优先级。它还支持嵌套中断，每种IRQ和FIQ最大支持八级。当IRQ和FIQ中断源结合时，总共支持16级嵌套中断。片上固件支持通过UART串行接口端口进行电路内串行下载以及通过JTAG接口进行非侵入式仿真。这些器件在-40℃至+125℃的工业温度范围内，于2.375 V至2.625 V电压下工作。

应用领域

工业自动化和过程控制
智能、精准传感系统，基于4毫安至20毫安回路的智能传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
	CPU最大主频	10MHz
	CPU位数	16/32 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	-
	I/O数量	14
	ADC(位数)	24bit
	DAC(位数)	14bit
	振荡器类型	内置
	工作电压	2.375V~2.625V
	工作温度	-40℃~+125℃
