ADuC7023 是一个完全集成的1 MSPS、12位数据采集系统，集成了高性能多通道ADC、16位/32位MCU以及Flash/EE存储器于单芯片上。

ADC由多达12个单端输入组成。另外还有四个输入可用，但与四个DAC输出引脚复用。ADC可以工作在单端或差分输入模式下。ADC输入电压范围为0 V至VREF。低漂移带隙参考、温度传感器和电压比较器完善了ADC外设组。

DAC输出范围可编程为两个电压范围之一。DAC输出具有增强功能，在看门狗或软件复位序列期间能够保持其输出电压。

该器件采用片上振荡器和PLL工作，生成41.78 MHz的内部高频时钟。这个时钟通过一个可编程时钟分频器路由，从中生成MCU核心时钟的工作频率。微控制器核心是ARM7TDMI 16位/32位RISC机器，提供高达41 MIPS的峰值性能。芯片上提供了8千字节的SRAM和62千字节的非易失性Flash/EE存储器。ARM7TDMI核心将所有内存和寄存器视为单一的线性数组。

ADuC7023包含一个高级中断控制器。向量中断控制器（VIC）允许为每个中断分配优先级。它还支持嵌套中断，最多每IRQ和FIQ支持八层。当IRQ和FIQ中断源结合时，总共支持16层嵌套中断级别。

片上工厂固件支持通过I2C串行接口端口进行在线下载，并通过JTAG接口支持非侵入式仿真。这些特性被集成到支持此MicroConverter系列的低成本QuickStart开发系统中。该部分包含一个具有五个输出信号的16位PWM。

为了通信目的，该部分包含2个I2C通道，可以单独配置为主模式或从模式。还提供了一个支持主模式和从模式的SPI接口。

该部件的工作电压范围为2.7 V至3.6 V，并且在-40℃至+125℃的工业温度范围内进行了规定。ADuC7023有32引脚或40引脚LFCSP封装可供选择。还提供36球栅阵列WLCSP封装。

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	-
	CPU最大主频	44MHz
	CPU位数	16/32 Bit
	程序存储容量	62KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	20
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	2.7V~3.6V
	工作温度	-40℃~+125℃

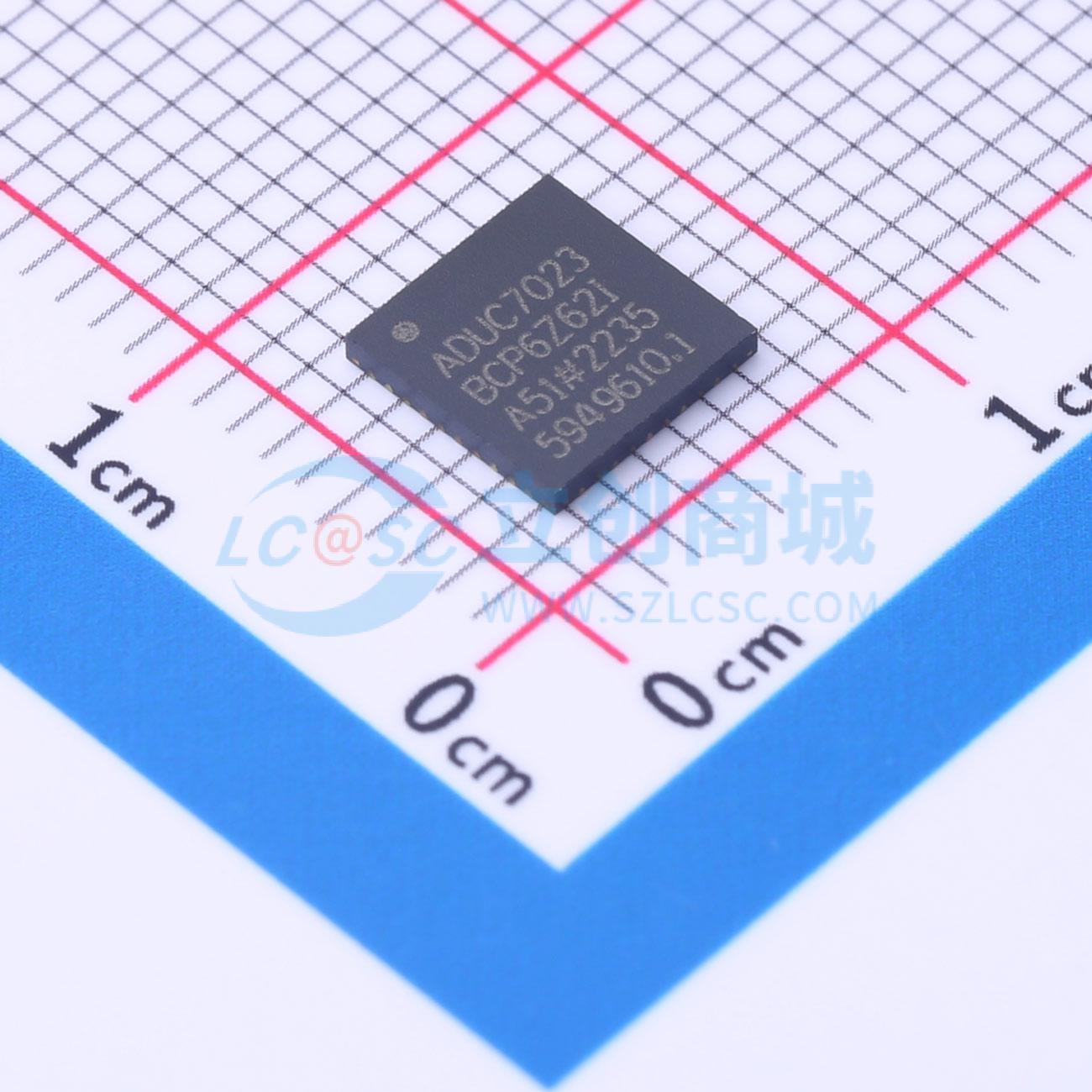

ADUC7023BCP6Z62IRL
