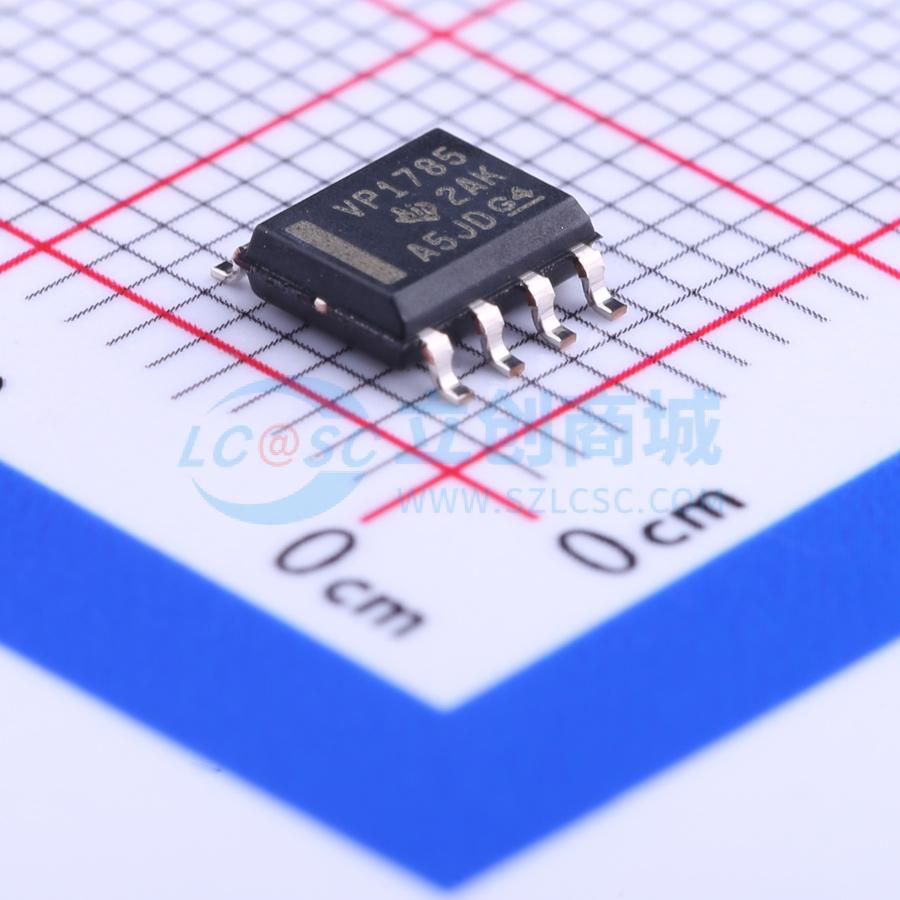

温馨提醒：图片仅供参考，商品以实物为准

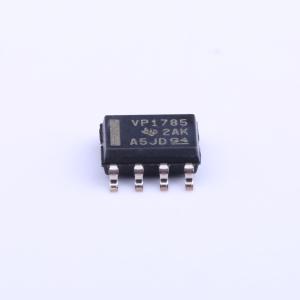

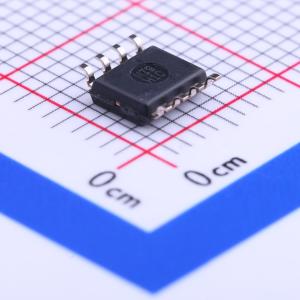

SN65HVD1785DR
SN65HVD17xx 故障保护 RS-485 收发器，具有扩展共模范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件设计用于承受总线引脚上的过电压故障，如直接短路到电源、错误接线、连接器故障等。它们还具有ESD保护功能，并具有宽共模电压范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD1785DR
- 商品编号
- C67847
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 115Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 6mA | |
| 通讯模式 | 半双工 |
商品概述
这些设备设计用于承受过电压故障，例如直接短路到电源、接线错误、连接器故障、电缆挤压以及工具误用等情况。它们对ESD事件也具有很高的鲁棒性，符合人体模型规格的高水平保护。
这些设备结合了一个差分驱动器和一个差分接收器，可由单个电源供电。在HVD1785、HVD1786 和 HVD1787 中，驱动器的差分输出与接收器的差分输入内部相连，形成适合半双工（两线总线）通信的总线端口。而在HVD1793 中，驱动器的差分输出与接收器的差分输入为独立引脚，以形成适合全双工（四线总线）通信的总线端口。这些端口具有宽共模电压范围，使得这些设备适用于长距离电缆上的多点应用。这些设备的工作温度范围为-40℃至105℃。
