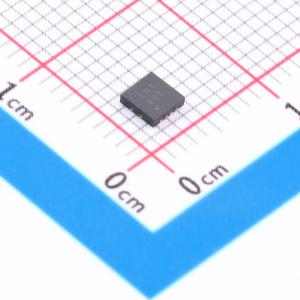

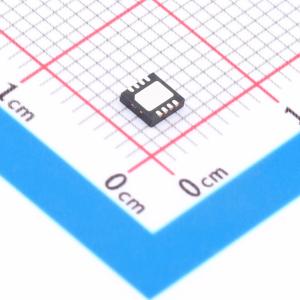

ADP7105ACPZ-3.3-R7

ADP7105是一款CMOS低压差（LDO）线性稳压器，工作电压范围为3.3 V至20 V，可提供高达500 mA的输出电流。这款高输入电压LDO非常适合为工作在1.22 V至19 V电源轨上的高性能模拟和混合信号电路进行稳压。ADP7105采用先进的专有架构，具备高电源抑制比和低噪声特性，仅需一个1 μF的陶瓷输出电容，就能实现出色的线性和负载瞬态响应。 ADP7105提供三种固定输出电压选项和一个可调版本，后者可通过外部反馈分压器将输出电压设置在1.22 V至19 V范围内。ADP7105允许连接外部软启动电容来设置启动过程。 ADP7105的输出噪声电压为15 μV rms，且与输出电压无关。数字电源正常输出信号可让电源系统监控器检查输出电压的状态。用户可编程的精密欠压锁定功能便于对多个电源进行排序。 ADP7105提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装。对于需要在小尺寸、薄型封装中提供高达500 mA输出电流的应用，LFCSP封装提供了非常紧凑的解决方案，并具备出色的热性能。

• 输入电压范围：3.3 V至20 V
• 最大输出电流：500 mA
• 低噪声：固定输出版本为15 μV rms
• 在10 kHz、Vout = 3.3 V时，电源抑制比（PSRR）性能为60 dB
• 反向电流保护
• 低压差：在500 mA时为350 mV
• 初始精度：±0.8%
• 线性、负载和温度范围内的精度：在结温Tj = -40℃至+125℃时为-2%至+1%；在Tj = 0℃至+85℃时为-1.25%至+1%
• 低静态电流：在VIN = 10 V、Iout = 500 mA时为900 μA
• 低关断电流：在VIN = 12 V时< 50 μA，使用1 μF小型陶瓷输出电容即可稳定工作
• 三种固定输出电压选项：1.8 V、3.3 V和5 V
• 可调输出范围：1.22 V至19 V
• 可编程软启动，用于控制浪涌电流
• 折返式限流和热过载保护
• 用户可编程精密欠压锁定/使能功能
• 电源正常指示
• 8引脚LFCSP和8引脚SOIC封装

• 对噪声敏感的应用的稳压：ADC和DAC电路、精密放大器、高频振荡器、时钟和PLL
• 通信和基础设施
• 医疗保健
• 工业和仪器仪表
