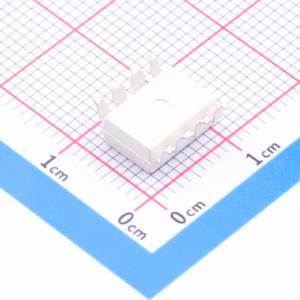

温馨提醒：图片仅供参考，商品以实物为准

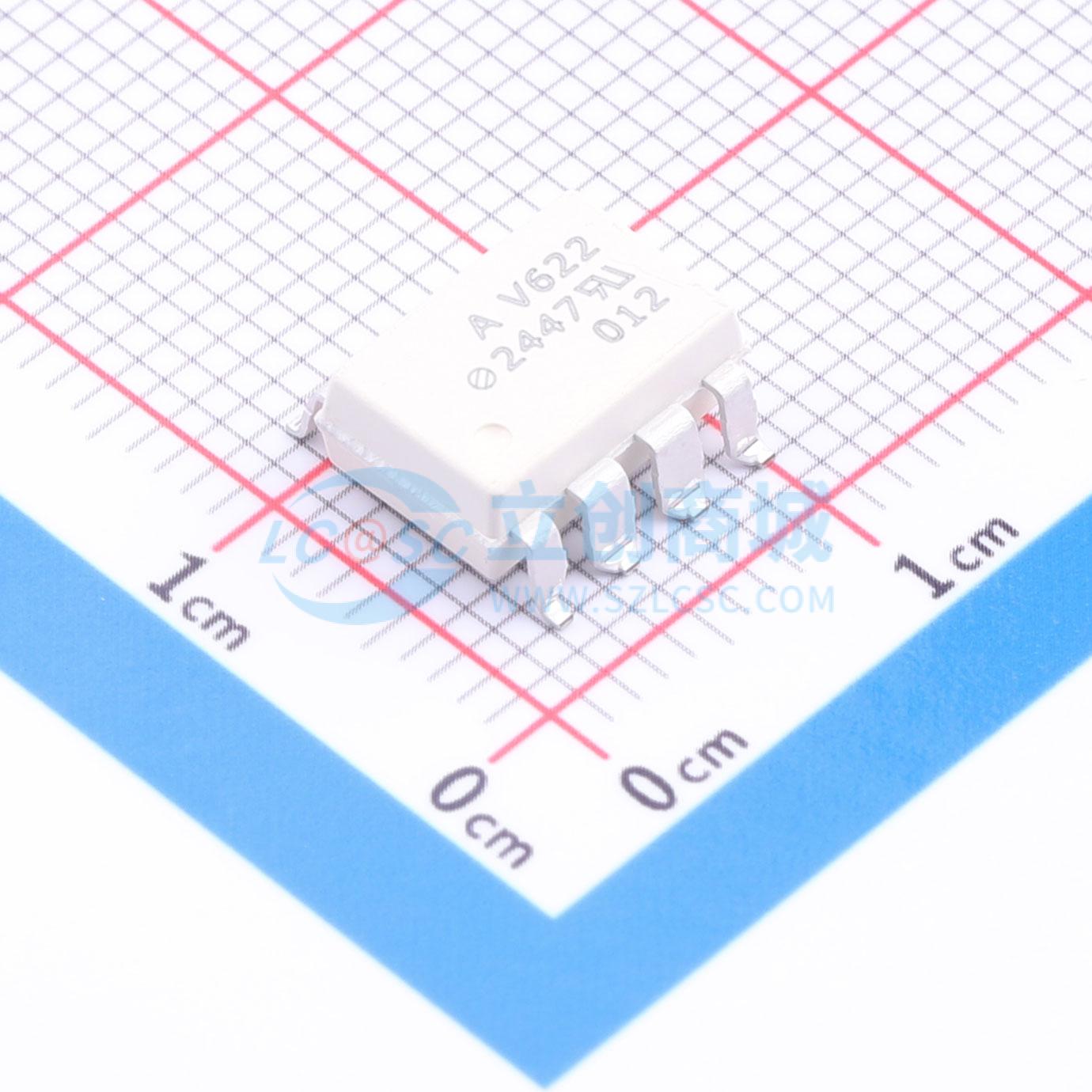

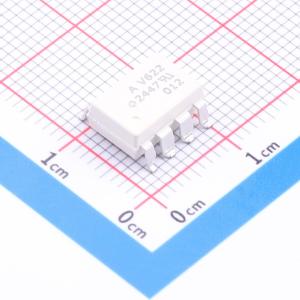

ASSR-V622-302E

双通道光伏MOSFET驱动器，可驱动高功率MOSFET，具备高速开关和高输入输出绝缘电压特性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ASSR-V622-302E
商品编号: C5949280
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.42克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	-
	下降时间	-
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	-
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	-
	正向电流(If)	30mA
	功能特性	-

商品概述

ASSR-V62X系列专为驱动高功率MOSFET而设计。它由一个AlGaAs红外发光二极管（LED）输入级和一个输出检测电路光耦合组成。检测电路由一个高速光伏二极管阵列和驱动电路组成，用于外部开关两个分立的高压MOSFET。当通过输入LED的最小输入电流为3mA时，继电器驱动器开启（触点闭合）。当输入电压为0.8V或更低时，继电器驱动器关闭（触点断开）。双通道配置ASSR-V621和ASSR-V622允许驱动2个独立的MOSFET。它具有灵活性，可通过将2个通道串联连接使光伏电压加倍，或通过将2个通道并联连接使短路电流加倍。它们有8引脚DIP和鸥翼表面贴装封装可供选择。

商品特性

双通道光伏MOSFET驱动器
开路电压：典型值7V
短路电流：典型值20μA
低输入电流：与CMOS兼容
快速开关速度：典型值导通时间0.3ms，关断时间0.03ms
高输入到输出绝缘电压（安全和法规待批准） - 按照UL1577标准，1分钟内3750Vrms - CSA组件认可

应用领域

固态继电器模块
电子电路的电压供应

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	-
	正向压降(Vf)	1.3V
	输出电流	20uA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	-
	输出通道数	2
