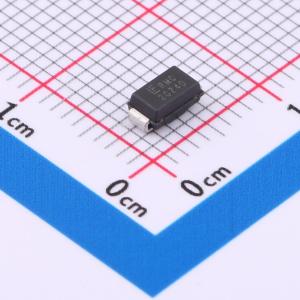

温馨提醒：图片仅供参考，商品以实物为准
SZ1SMA15CAT3G
SZ1SMA15CAT3G
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZ1SMA15CAT3G
- 商品编号
- C5947643
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.1372克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 类型 | TVS |
商品概述
SZ1SMA 系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SZ1SMA 系列采用经济高效、高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业和消费应用。
商品特性
- 齐纳瞬态过压抑制器
- 工作峰值反向电压范围：单向为 -5V 至 170V，双向为 10V 至 78V
- 标准齐纳击穿电压范围：双向为 -11.1V 至 95.83V，单向为 6.4V 至 209V
- 峰值功率：1ms 时为 400W
- 符合 IEC 61000 - 4 - 2 标准，数据线的 ESD 保护能力为 30kV（空气）、30kV（接触）
- 按照人体模型，ESD 等级为 3 级（> 16kV）
- 典型响应时间 < 1ns
- 平整的操作表面，便于精确放置
- 适用于顶部滑动或底部电路的封装设计
- 电路板安装
- 薄型封装
- 无铅意味着二级互连无铅，且端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
- SZ 前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
- 被 UL 497B 认可为隔离环路电路保护器
- 符合 RoHS 标准且无卤素
应用领域
- 通信系统
- 汽车
- 数控
- 过程控制
- 医疗设备
- 商用机器
- 电源
- 工业和消费应用
