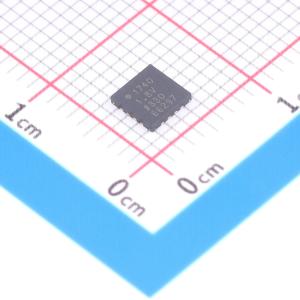

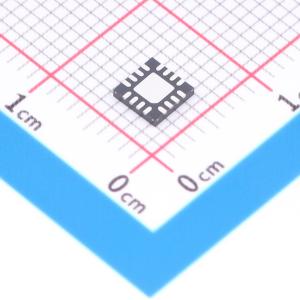

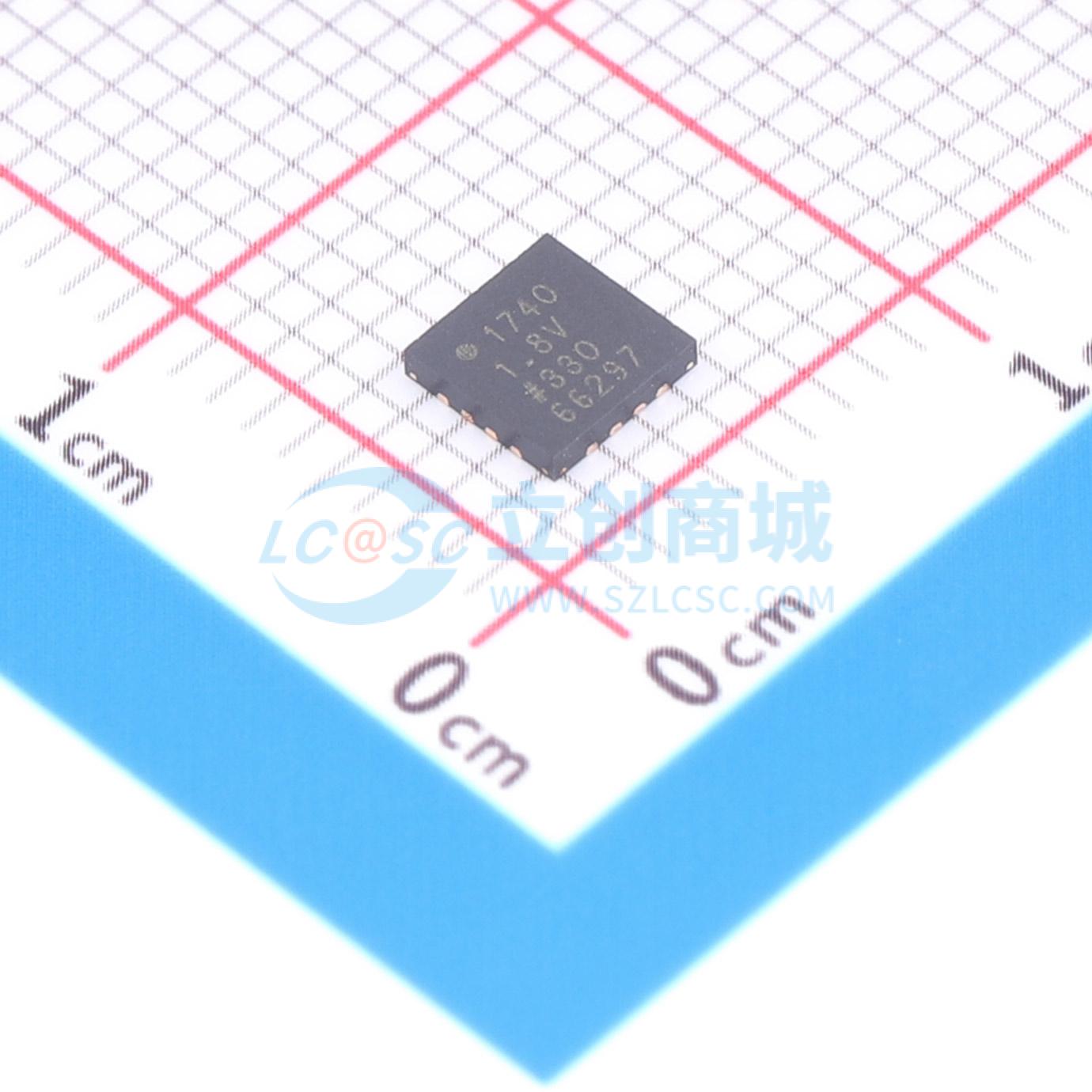

ADP1740ACPZ-1.8-R7

2A、低输入电压LDO线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP1740/ADP1741均为低压差(LDO) CMOS线性稳压器，采用1.6 V至3.6 V电源供电，输出电流高达2 A。对于采用2.5 V至最低1.8 V I/O轨供电、提供最低0.75 V内核电压的纳米几何结构FPGA，这些低Vₙ/Vₒᵤₜ LDO是理想的稳压器选择。ADP1740/ADP1741采用先进的专有架构，提供高电源抑制比(PSRR)和低噪声特性，仅利用一个4.7 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。
品牌名称: ADI(亚德诺)
商品型号: ADP1740ACPZ-1.8-R7
商品编号: C658924
商品封装: LFCSP-16(4x4)
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

ADP1740/ADP1741均为低压差(LDO) CMOS线性稳压器，采用1.6 V至3.6 V电源供电，输出电流高达2 A。对于采用2.5 V至最低1.8 V I/O轨供电、提供最低0.75 V内核电压的纳米几何结构FPGA，这些低Vₙ/Vₒᵤₜ LDO是理想的稳压器选择。ADP1740/ADP1741采用先进的专有架构，提供高电源抑制比(PSRR)和低噪声特性，仅利用一个4.7 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP1740提供7种固定输出电压选项。ADP1741则是可调型号产品，可通过外部分压器在0.75 V至3.3 V范围内调节输出电压。ADP1740/ADP1741可以连接外部软启动电容，对启动进行编程设置。这些器件具有一个“电源良好”数字输出引脚，允许电源系统监控器检查输出电压是否正常。

ADP1740/ADP1741提供165脚、4 mm×4 mm LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大2 A输出电流的薄型、小尺寸应用。

商品特性

最大输出电流：2 A
输入电压范围：1.6 V至3.6 V
低关断电流：2 μA
低压差：160 mV，负载电流2 A
初始精度：±1%
在整个线路、负载与温度范围内的精度：±2%
具有软启动特性，提供7种固定输出电压选项：0.75 V至2.5 V (ADP1740)
具有软启动特性，提供可调输出电压选项：0.75 V至3.3 V (ADP1741)
高电源抑制比(PSRR)：65 dB(1 kHz)、65 dB(10 kHz)、54 dB(100 kHz)
23 μW(均方根值，0.75 V输出)
利用4.7 μF小型陶瓷输出电容实现稳定工作
出色的负载和线路瞬态响应
限流和热过载保护
电源良好指示
逻辑控制使能
反向电流保护

应用领域

计算机服务器
存储器件
电信设备
网络设备
DSP/FPGA/微处理器电源
仪器设备/数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	3.6V
	输出电压	1.8V
	输出电流	2A
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	160mV@(2A)

	属性	参数值
	静态电流(Iq)	90uA
	噪声	-
	特性	软启动；PG脚；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
