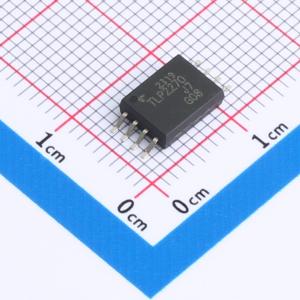

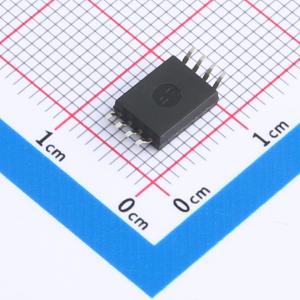

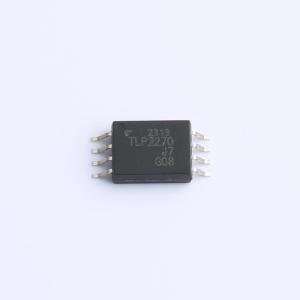

TLP2270(TP4,E
TLP2270(TP4,E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP2270由一个高输出红外LED和一个高速光电二极管-晶体管芯片耦合而成。它采用厚度最大为2.35 mm的薄型SO8L封装。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2270(TP4,E
- 商品编号
- C5943071
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.431733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | 20Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 60ns | |
| 传播延迟 tpHL | 60ns | |
| 输入阈值电流(FH) | 1mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 20mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 6mA |
