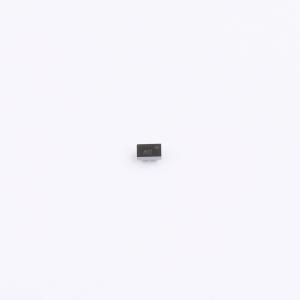

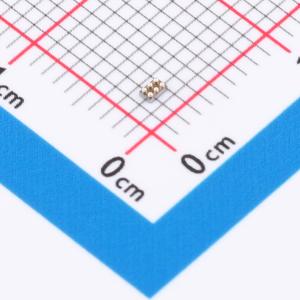

温馨提醒：图片仅供参考，商品以实物为准

ADM8612N110ACBZ-R7

具有手动复位功能和低电平阈值电压的超低功耗电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM8611/ADM8612/ADM8613/ADM8614/ADM8615是电压监控电路，用于监测基于微处理器的系统中的电源电压电平以及代码执行完整性。除了提供上电复位信号外，片上看门狗定时器可以在微处理器未能在预设超时时间内触发时将其复位。外部按钮也可以通过手动复位输入产生复位信号
品牌名称: ADI(亚德诺)
商品型号: ADM8612N110ACBZ-R7
商品编号: C658556
商品封装: WLCSP-6(1x1.5)
包装方式: 编带
商品毛重: 0.052461克(g)

商品参数

商品概述

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615是电压监控电路，用于监测基于微处理器系统中的电源电压水平和代码执行完整性。除了提供上电复位信号外，片上看门狗定时器可在微处理器未能在预设超时时间内触发时将其复位。外部按钮也可通过手动复位输入产生复位信号。这些器件的超低功耗特性使其适用于对电源效率敏感的系统，如电池供电的便携式设备和电表。 ADM8611、ADM8612、ADM8613和ADM8615可通过手动复位输入按需复位。ADM8613、ADM8614和ADM8615的看门狗功能通过WDI引脚监测微处理器的心跳信号。ADM8613和ADM8614具有看门狗禁用输入，允许用户在需要时禁用看门狗功能。ADM8614还具有看门狗超时扩展输入，可将看门狗超时时间从1.6秒延长至100秒。 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615采用6球、1.46 mm×0.96 mm WLCSP封装。这些器件的工作温度范围为-40℃至+85℃。

商品特性

超低功耗，ICC = 92 nA（典型值）
无死区时间的连续监测
预修整电压监测阈值选项：ADM8611有2 V至4.63 V的10种选项；ADM8612/ADM8615有0.5 V至1.9 V的20种选项；ADM8613/ADM8614有2.32 V至4.63 V的5种选项
全温度范围内阈值精度为±1.3%
手动复位输入（ADM8611/ADM8612/ADM8613/ADM8615）
200 ms（典型值）复位超时时间
低至0.5 V的低电压输入监测（ADM8612/ADM8615）
看门狗定时器（ADM8613/ADM8614/ADM8615）
看门狗功能禁用输入（仅ADM8613/ADM8614）
看门狗超时扩展输入（仅ADM8614）
低电平有效、开漏RESET输出
电源毛刺抗扰性
采用1.46 mm×0.96 mm WLCSP封装
工作温度范围：-40℃至+85℃

应用领域

便携式/电池供电设备
微处理器系统
电能计量
能量收集

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	900mV~5.5V
	复位有效电平	低电平有效
	阈值电压	1.1V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	92nA
