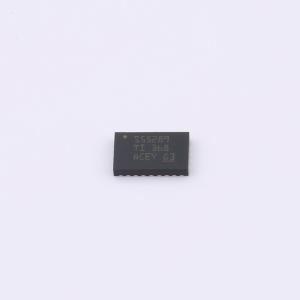

温馨提醒：图片仅供参考，商品以实物为准

TPS55289RYQR

TPS55289同步升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS55289是一款同步升降压转换器,支持I²C接口,可在3.0 V至30 V的宽输入电压范围内工作,输出电压可编程从0.8 V到22 V,精度为10 mV。该器件能够提供高达60 W的输出功率,具有高效率和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS55289RYQR
商品编号: C5942077

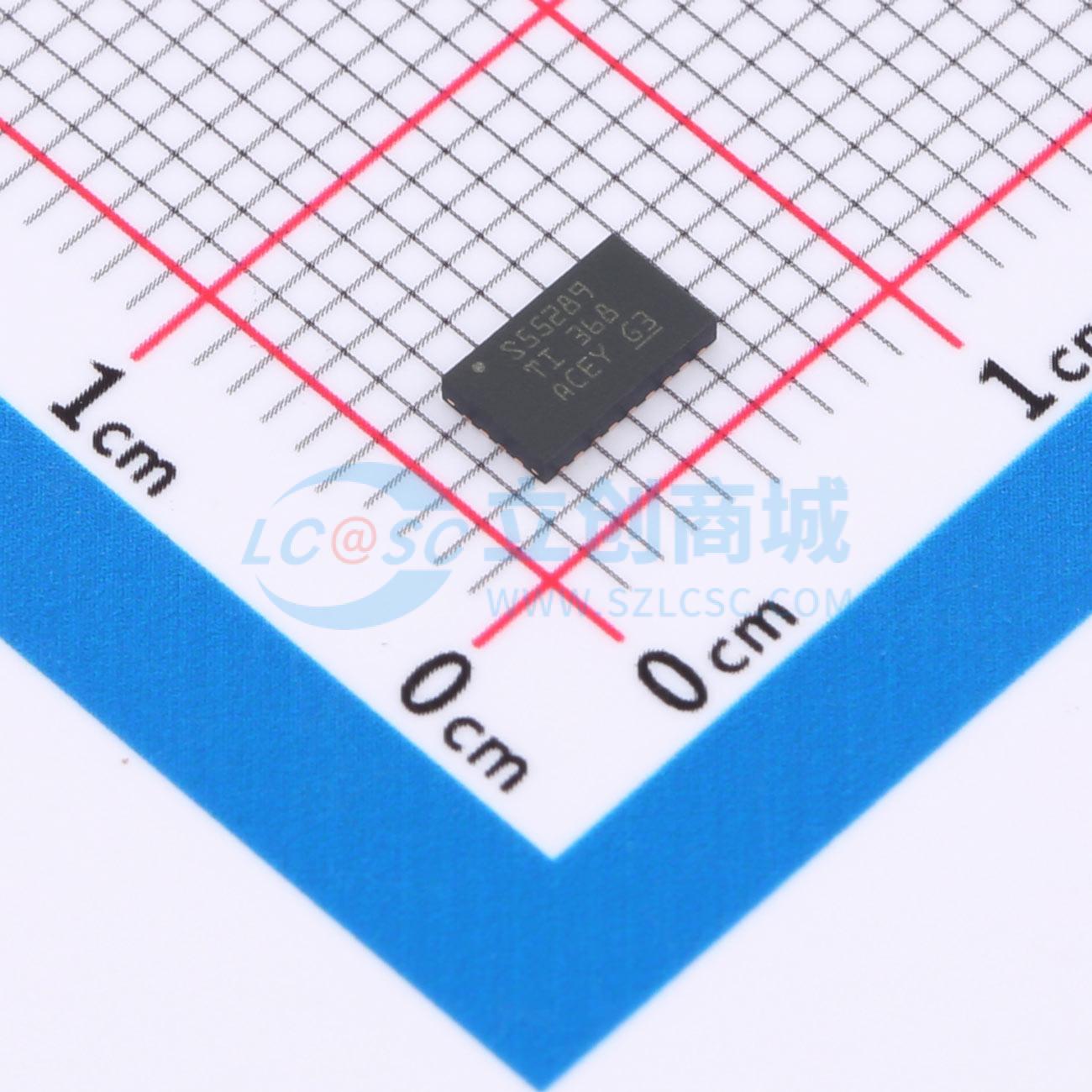

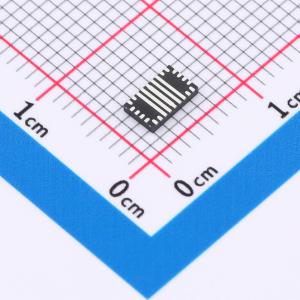

商品封装: VQFN-HR-21(3x5)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

TPS55289是一款同步升降压转换器，专为将电池电压或适配器电压转换为电源轨而优化。TPS55289集成了四个MOSFET开关，为USB供电（USB PD）应用提供了紧凑的解决方案。 TPS55289的输入电压能力最高可达30 V。通过I²C接口，TPS55289的输出电压可在0.8 V至22 V范围内以10 mV的步长进行编程。在升压模式下工作时，该器件可在12 V输入电压下提供60 W的功率，在9 V输入电压下可提供45 W的功率。 TPS55289采用平均电流模式控制方案。开关频率可通过外部电阻在200 kHz至2.2 MHz范围内进行编程，也可与外部时钟同步。TPS55289还提供可选的扩频功能，以降低峰值电磁干扰（EMI）。 TPS55289具备输出过压保护、平均电感电流限制、逐周期峰值电流限制和输出短路保护功能。在持续过载情况下，TPS55289还可通过可选的输出电流限制和打嗝模式保护确保安全运行。 TPS55289可搭配小型电感和小型电容，并支持高开关频率。它采用3.0 mm × 5.0 mm的QFN封装。

商品特性

支持USB供电（USB PD）的可编程电源（PPS）
3.0 V至30 V宽输入电压范围
0.8 V至22 V，以10 mV步长可编程的输出电压范围
±1%参考电压精度
可调节输出电压补偿，以应对线缆上的电压降
可编程输出电流限制，最高可达6.35 A，步长为50 mA
±5%精确的输出电流监测
I²C接口
全负载范围内的高效率
在VIN = 12 V、VOUT = 20 V、IOUT = 3 A时，效率达96%
轻载时可编程的PFM和FPWM模式
避免频率干扰和串扰
可选的时钟同步
可编程开关频率范围为200 kHz至2.2 MHz
可选的可编程扩频功能
无引脚封装
丰富的保护功能
输出过压保护
输出短路保护的打嗝模式
热关断保护
8 A平均电感电流限制
最高2.2 MHz的最大开关频率
3.0 mm × 5.0 mm HotRod QFN封装

应用领域

无线充电器
USB PD
扩展坞
工业电脑
移动电源
显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~30V
	输出电压	800mV~22V
	输出电流	8A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
