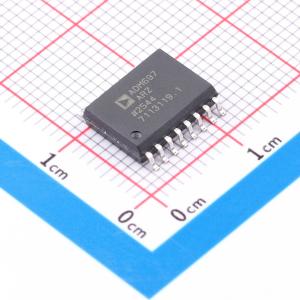

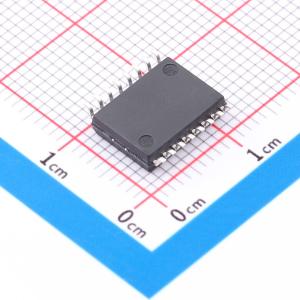

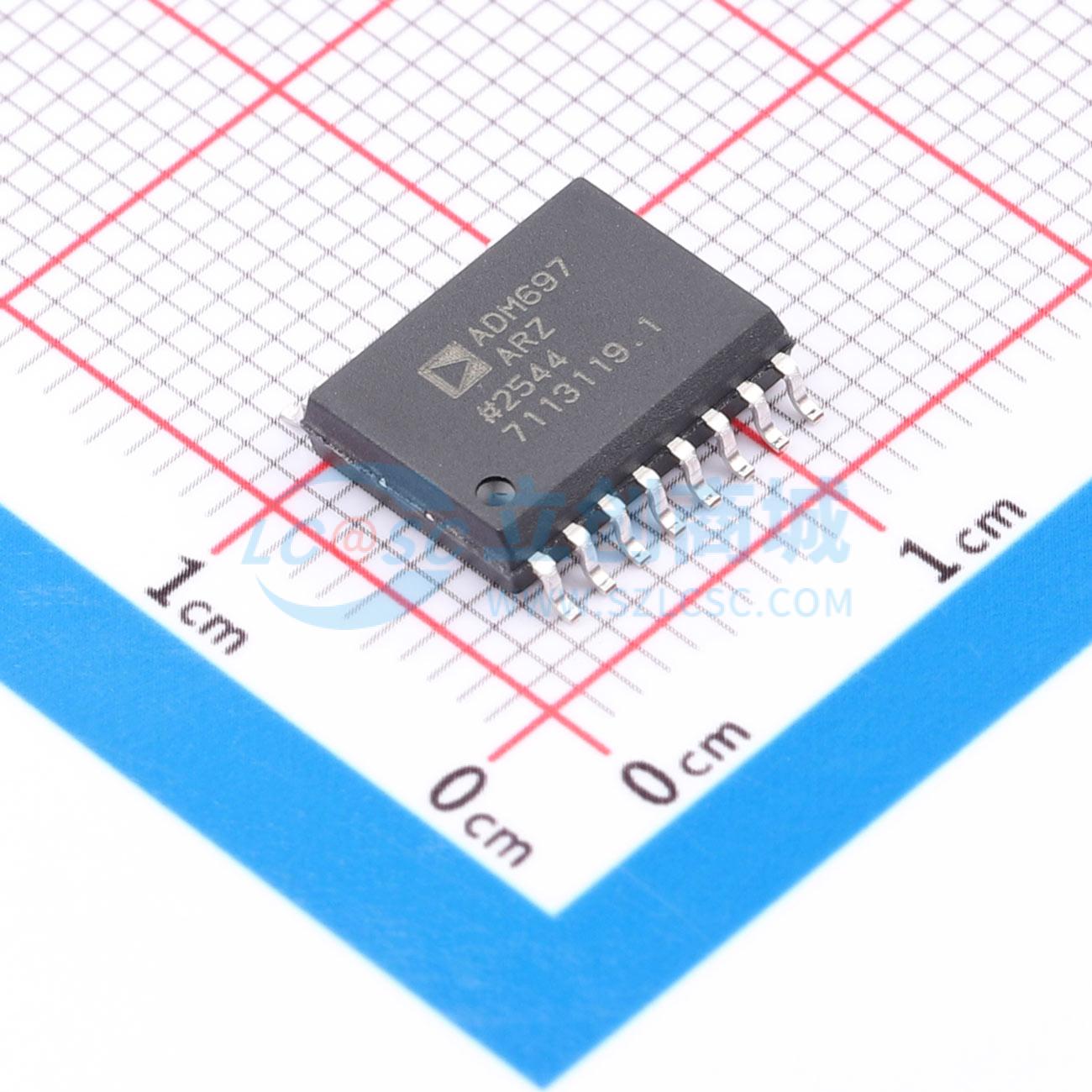

ADM697ARZ

商品概述

ADM696/ADM697 监控电路提供微处理器系统中电源监控和电池控制功能的完整单芯片解决方案。这些功能包括μP复位、备用电池切换、看门狗定时器、CMOS RAM写保护和掉电警告。

ADM696/ADM697 采用16引脚DIP和小型外形封装，并提供以下功能：

在上电、掉电和欠压条件下输出复位信号。复位电压阈值可以使用外部分压器进行调整。复位输出在VCC低至1 V时仍可工作。
如果可选的看门狗定时器在指定时间内未被切换，则输出复位脉冲。
分离的看门狗超时和低线路状态输出。
可调节的复位和看门狗超时时间。
用于掉电警告、低电量检测或监控VCC以外电源的1.3 V阈值检测器。
CMOS RAM、CMOS微处理器或其他低功耗逻辑的备用电池切换（ADM696）。
CMOS RAM或EEPROM的写保护（ADM697）。

ADM696/ADM697 使用先进的Epitaxial CMOS工艺制造，结合了低功耗（5 mW）、极快的片选门控（5 ns）和高可靠性。保证在VCC低至1 V时复位断言。此外，电源开关电路设计为最小化电压降，从而无需外部pass晶体管即可实现高达100 mA的输出电流驱动。
