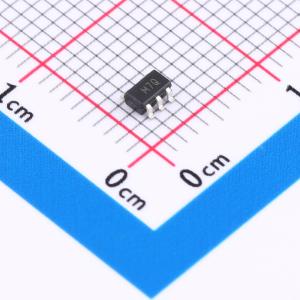

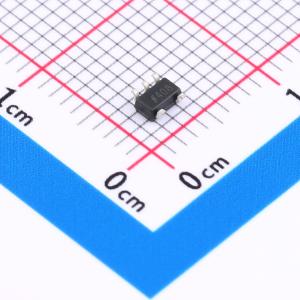

温馨提醒：图片仅供参考，商品以实物为准
ADM6316DZ26ARJZ-R7
内置看门狗、手动复位功能的监控电路，推挽低电平有效
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 监控基于微处理器系统中电源电压水平和代码执行完整性的监控电路。除了提供上电复位信号之外，片上看门狗定时器可在微处理器未能在预设超时时间内发出选通信号时将其复位。外部按钮也可通过手动复位输入产生复位信号
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM6316DZ26ARJZ-R7
- 商品编号
- C658310
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 1.12s | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 5uA |
商品概述
用于监控基于微处理器系统中电源电压水平和代码执行完整性的监控电路。除了提供上电复位信号外，片上看门狗定时器可在微处理器未能在预设超时时间内触发时将其复位。外部按钮也可通过手动复位输入产生复位信号。
商品特性
- 26种复位阈值选项，从2.5 V到5 V，以100 mV为增量
- 4种复位超时选项：1 ms、20 ms、140 ms和1120 ms（最小值）
- 4种看门狗超时选项：6.3 ms、102 ms、1600 ms和25.6 s（典型值）
- 手动复位输入
- 复位输出级：推挽式低电平有效、开漏式低电平有效、推挽式高电平有效
- 低功耗：5 μA
- 保证复位输出在VCC = 1 V时仍有效
- 电源毛刺抗扰性
- 适用于工业温度范围
- 5引脚SOT - 23封装
应用领域
- 微处理器系统
- 计算机
- 控制器
- 智能仪器
- 便携式设备
