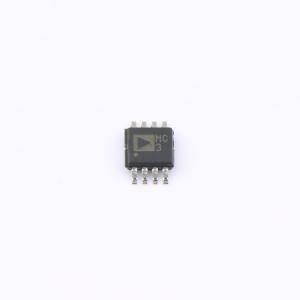

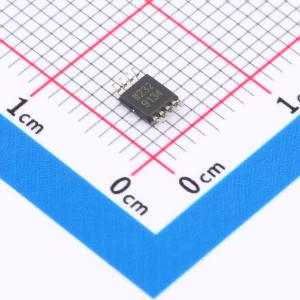

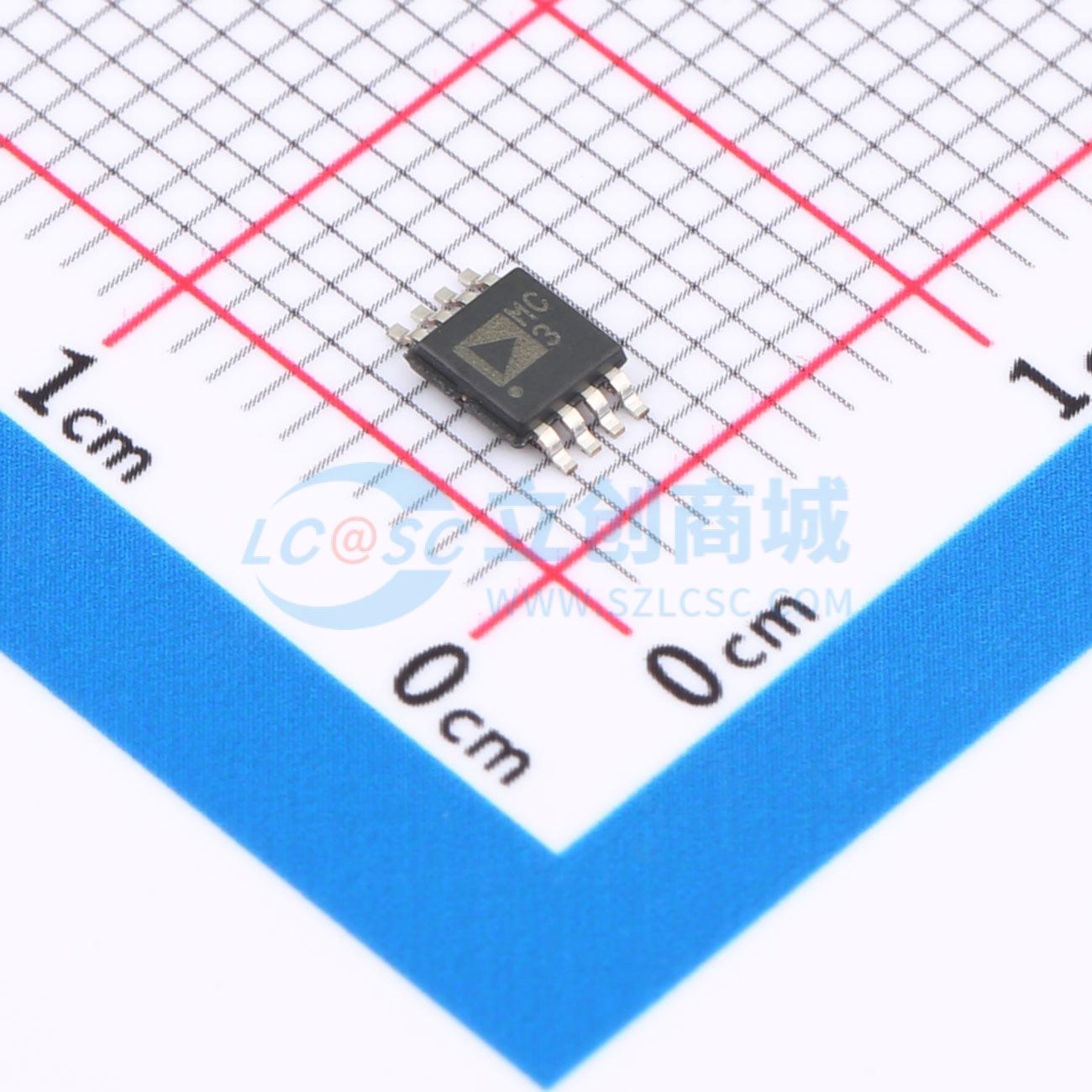

ADM3065ETRMZ-EP
3.0 V 至 5.5 V，±12 kV IEC ESD 保护，50 Mbps RS-485 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.0 V 至 5.5 V 电源电压范围，±12 kV IEC ESD 保护，50 Mbps 数据速率的 RS-485 收发器。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM3065ETRMZ-EP
- 商品编号
- C658141
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 50Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±30kV | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 2mA | |
| 通讯模式 | 半双工 |
商品概述
ADM3065E-EP/ADM3066E-EP/ADM3067E-EP 是3.0V至5.5V、具有IEC静电放电(ESD)保护的RS-485收发器，能够在收发器总线引脚上承受±12kV接触放电而不发生闩锁或损坏。ADM3066E-EP具有一个VIO逻辑电源引脚，允许数字接口灵活工作，最低可至1.62V。
ADM3065E-EP/ADM3066E-EP/ADM3067E-EP适用于高速50Mbps双向数据通信的多点总线传输线路。这些收发器具有四分之一单位负载输入阻抗，允许在一个总线上最多连接128个收发器。
ADM3065E-EP/ADM3066E-EP是半双工RS-485收发器，完全符合PROFIBUS标准，并在VCC ≥ 4.5V时提供增强的2.1V总线差分电压。ADM3067E-EP是一个全双工RS-485收发器选项。
这些RS-485收发器有多种节省空间的封装形式可供选择，如8引脚或10引脚、3mm x 3mm MSOP封装；以及8引脚或14引脚窄体SOIC封装。
热关断电路防止了由于总线竞争或输出短路导致的过功率损耗。如果在故障条件下检测到内部驱动电路中的显著温度升高，此功能会将驱动器输出置于高阻态。
当接收器输入端被短接、开路或连接到所有驱动器均禁用的终端传输线时，ADM3065E-EP/ADM3066E-EP/ADM3067E-EP保证接收器输出为逻辑高电平。
应用领域
- 工业现场总线
- 过程控制
- 建筑自动化
- PROFIBUS网络
- 电机控制伺服驱动器和编码器
