ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 是3.0V至5.5V、IEC静电放电(ESD)保护的RS-485收发器，允许设备在收发器总线引脚上承受±12kV接触放电而不发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有一个V10逻辑电源引脚，可实现低至1.62V的灵活数字接口。

ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线上的高速50 Mbps双向数据通信。ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗，允许在一个总线上连接多达128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E型号提供了与ADM3065E/ADM3066E/ADM3067E/ADM3068E型号相同的特性，但数据速率较低，为500 kbps，适合长电缆运行。

ADM3061E/ADM3062E/ADM3065E/ADM3066E是半双工RS-485收发器，完全符合PROFIBUS标准，在Vcc ≥ 4.5V时提供增强的2.1V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E是全双工RS-485收发器选项。

这些RS-485收发器有多种节省空间的封装形式，包括10引脚、3 mm x 3 mm引线框架芯片级封装（LFCSP）；8引脚或10引脚、3 mm x 3 mm迷你小外形封装（MSOP）；以及8引脚或14引脚窄体标准小外形封装（SOIC_N）。工作温度范围为-40℃至+125℃和-40℃至+85℃的型号均有提供。

通过热关断电路防止由总线竞争或输出短路引起的过功率耗散。如果在故障条件下检测到内部驱动电路中的显著温度升高，该功能会将驱动输出强制进入高阻态。

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E保证当接收器输入短路、开路或连接到所有驱动器禁用的终端传输线时，接收器输出为逻辑高电平。

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	128
	静电保护	±30kV
	工作温度	-40℃~+85℃
	静态电流	3.5mA
	通讯模式	半双工

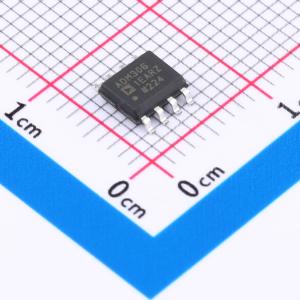

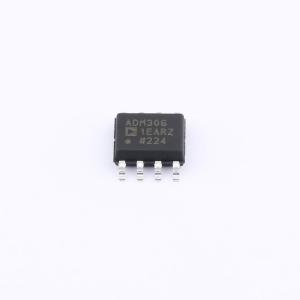

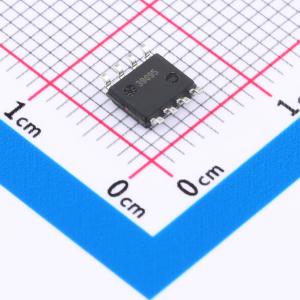

ADM3061EARZ-R7
