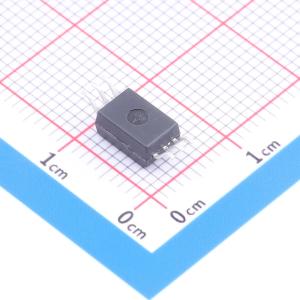

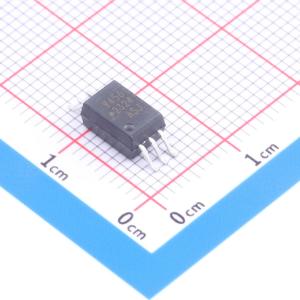

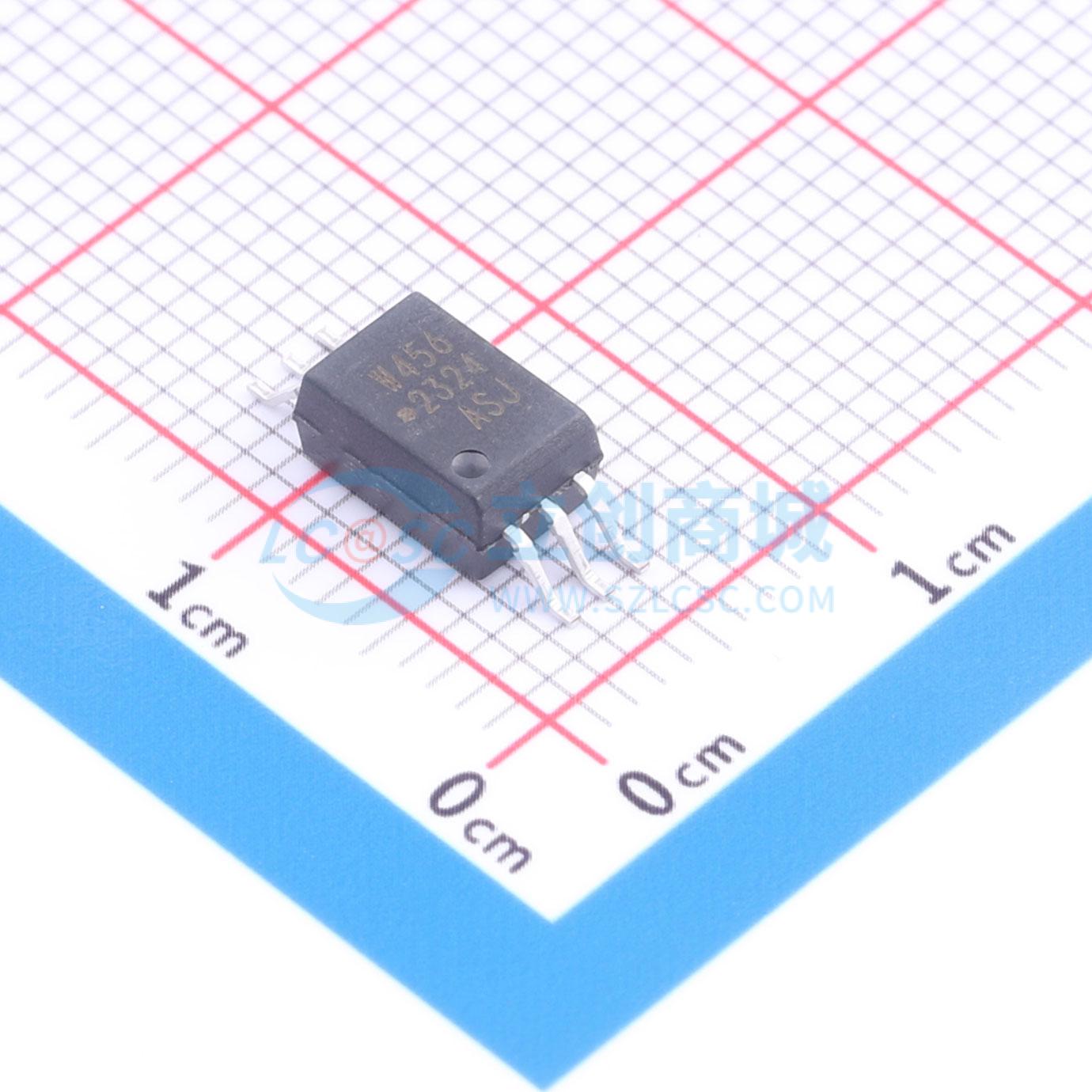

ACPL-W456-500E
高共模抑制比智能功率模块和栅极驱动接口光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W456-500E
- 商品编号
- C5937754
- 商品封装
- SOIC-6-300mil
- 包装方式
- 编带
- 商品毛重
- 1.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | - |
商品概述
ACPL-P456和ACPL-W456包含一个与集成高增益光电探测器光耦合的GaAsP LED。器件之间的传播延迟差异最小化，使这些光耦合器成为通过减少开关死区时间来提高逆变器效率的优秀解决方案。文中给出了典型IPM应用的规格和性能图。
商品特性
- 针对工业温度范围内的常见IPM应用指定性能
- 最大传播延迟短
- 最小化脉冲宽度失真（PWD）
- 非常高的共模抑制比（CMR）
- 高电流传输比（CTR）
- 采用拉伸SO - 6封装，爬电距离和电气间隙为8mm
- 安全认证：UL认证，1分钟耐压3750VRMS（所有ACPL - W456器件和ACPL - P456的020选项器件为1分钟耐压5000VRMS）；CSA认证；IEC/EN/DIN EN 60747 - 5 - 5认证，ACPL - W456的VIORM = 1140Vpeak，ACPL - P456的060选项VIORM = 891Vpeak
应用领域
- IPM隔离
- 隔离式IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业逆变器
