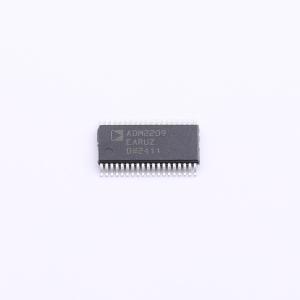

温馨提醒：图片仅供参考，商品以实物为准
ADM2209EARUZ
双RS-232端口带待机功能
- 描述
- 具有两个完整的串行端口，包含六个驱动器和十个接收器。支持3V或5V逻辑电平。数据传输速率高达460 kbps。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM2209EARUZ
- 商品编号
- C658046
- 商品封装
- TSSOP-38-4.4mm
- 包装方式
- 管装
- 商品毛重
- 0.42克(g)
商品参数
参数完善中
商品概述
ADM2209E 是一款单芯片集成的双 RS - 232 端口完整解决方案，包含六个驱动器和十个接收器，完全符合 EIA - 232 和 V.28 标准。该器件内置直流 - 直流转换器，可生成 - 12 V 电源轨，无需负电源。 ADM2209E 适用于恶劣的电气环境，符合欧盟电磁兼容性指令（89/336/EEC），在辐射和抗扰度方面均达标。电磁抗扰度包括所有 I - O 线上超过 ±15 kV 的静电放电（ESD）保护（1000 - 4 - 2）、电快速瞬变保护（1000 - 4 - 4）和辐射抗扰度（1000 - 4 - 3）。电磁辐射符合信息技术设备 EN55022、CISPR22 标准要求的辐射和传导辐射。 ADM2209E 符合 EIA - 232E 和 CCITT V.28 标准，数据速率高达 460 kbps。 在待机模式下，每个端口的一个接收器（R5）保持工作状态，以便在系统其余部分处于节能模式时监控外围设备。此功能使 ADM2209E 能够在外围设备开始通信时唤醒系统。 ADM2209E 采用 38 引脚 TSSOP 封装。
商品特性
- 两个完整串口、六个驱动器和十个接收器
- 支持 3 V 或 5 V 逻辑电平
- 低功耗 CMOS：工作电流 < 5 mA
- 低待机电流：100 μA
- 保证 460 kbit/s 数据速率，与 Laplink 兼容
- 0.1 μF 电荷泵电容
- 单 +12 V 电源供电
- +3.3 V/+5 V 待机电源
- 待机时每个端口有一个接收器工作
- 符合 89/336/EEC 电磁兼容性指令
- 符合 IEC1000 - 4 - 2（801.2）静电放电保护标准
- ±8 kV：接触放电
- ±15 kV：空气间隙放电
- ±15 kV：人体模型
- 电快速瞬变（EFT）抗扰度（IEC1000 - 4 - 4）
- 低电磁干扰辐射（EN55022）
- 无需昂贵的瞬态电压抑制二极管
- 符合 EIA/TIA - 232 - E 标准
- 故障安全接收器输出
应用领域
- 个人计算机
- 打印机
- 外围设备
- 调制解调器
