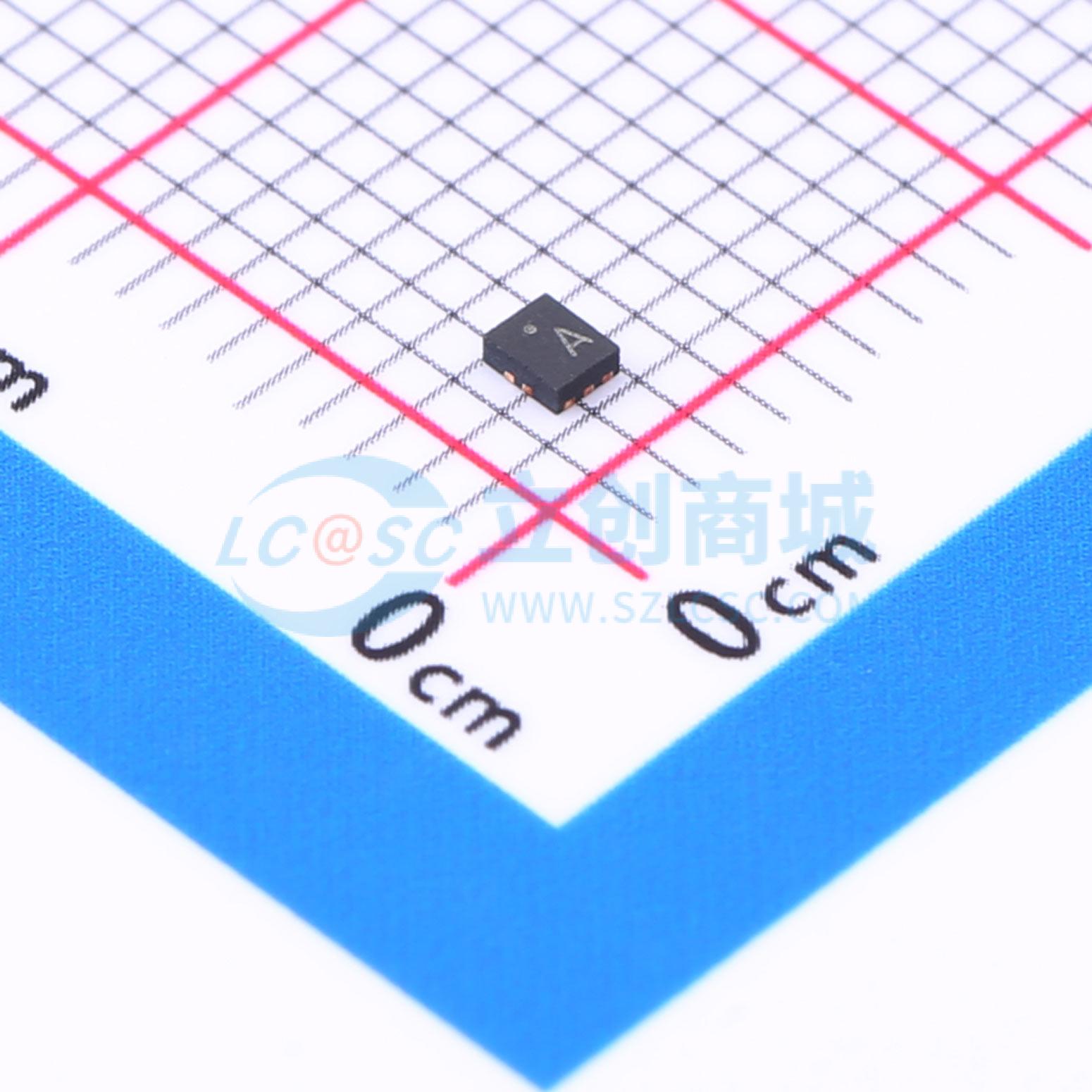

温馨提醒：图片仅供参考，商品以实物为准

ADG824BCPZ-REEL7

0.5 Ω CMOS 1.65 V 至 3.6 V 双 SPDT/2:1 多路复用器，采用迷你 LFCSP 封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低电压CMOS设备，包含两个独立选择的单刀双掷(SPDT)开关。提供超低导通电阻<0.85Ω，工作电压范围1.65V至3.6V。
品牌名称: ADI(亚德诺)
商品型号: ADG824BCPZ-REEL7
商品编号: C657677
商品封装: LFCSP-10-UQ(1.3x1.6)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ADG824是一款低压CMOS器件，包含两个可独立选择的单刀双掷（SPDT）开关。该器件在整个温度范围内提供低于0.85 Ω的超低导通电阻。ADG824针对3.3 V、2.5 V和1.8 V电源工作进行了全面规格设计。每个开关导通时在两个方向上的导通性能相同，并且输入信号范围可扩展至电源电压。ADG824具有先断后通的开关动作。 ADG824的低导通电阻使其非常适合音频切换。此外，180 Mbps的数据速率使该器件适用于USB低速（1.5 Mbps）和全速（12 Mbps）数据切换。 ADG824采用1.3 mm×1.6 mm、10引脚迷你LFCSP封装。

商品特性

典型导通电阻0.5 Ω
85℃时最大导通电阻0.85 Ω
1.65 V至3.6 V工作电压
高载流能力：连续300 mA
轨到轨开关操作
快速开关时间：<20 ns
典型功耗：(<0.1 μW)
1.3 mm×1.6 mm迷你LFCSP封装

应用领域

手机
个人数字助理（PDA）
MP3播放器
电源路由
电池供电系统
PCMCIA卡
调制解调器
音频和视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.65V~3.6V
	导通时间(ton)	7ns

	属性	参数值
	导通电阻(Ron)	500mΩ
	关闭时间(toff)	9.5ns
	工作温度	-40℃~+85℃
	导通电容(Con)	58pF
	带宽	90MHz
