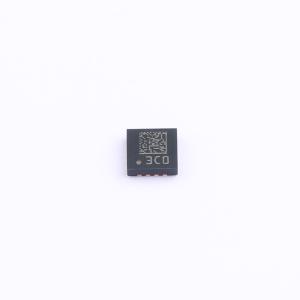

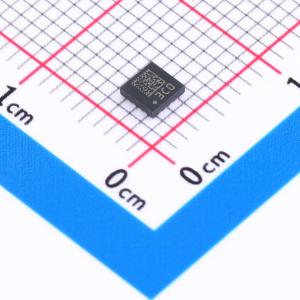

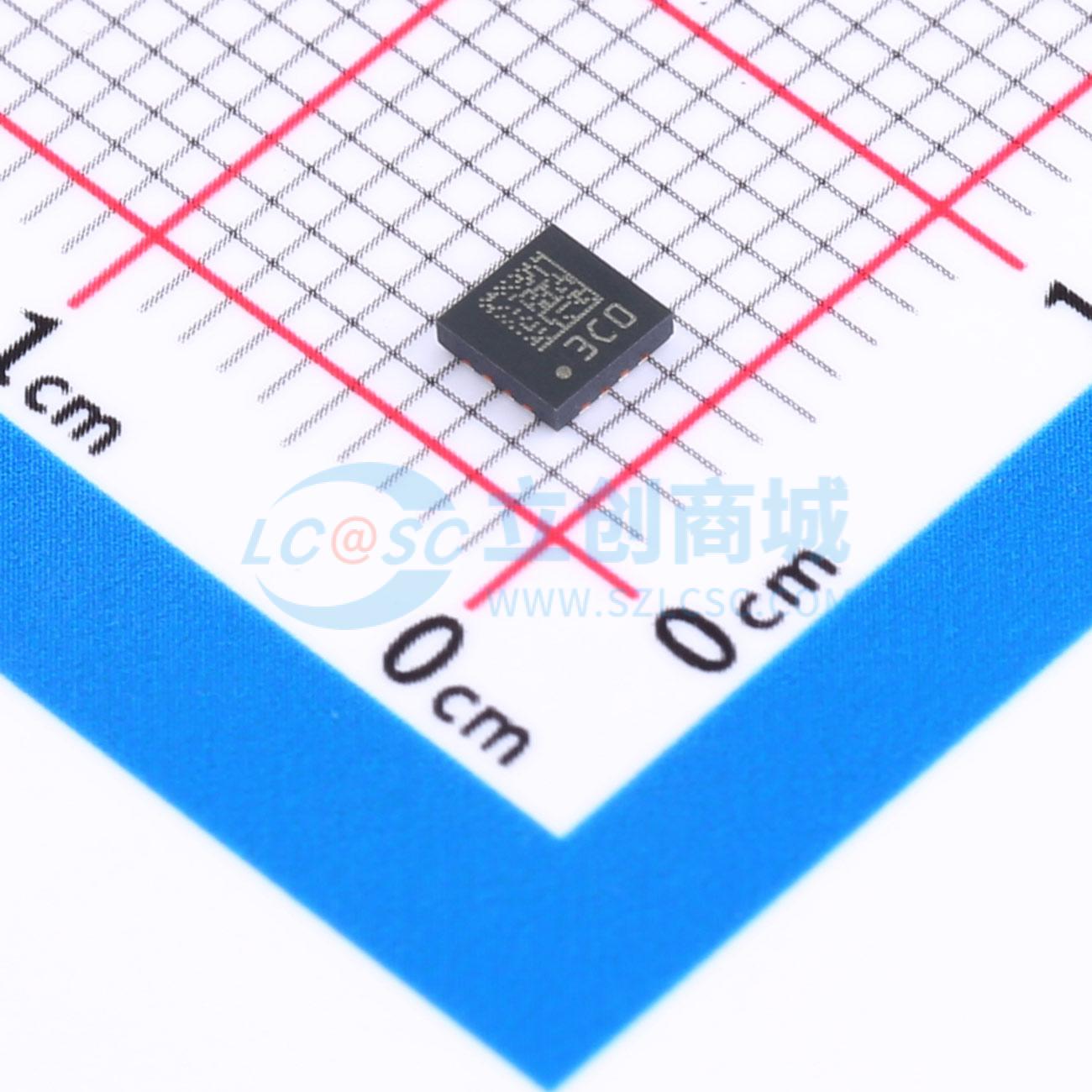

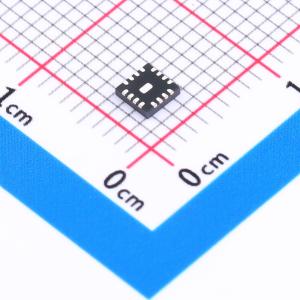

温馨提醒：图片仅供参考，商品以实物为准
A6983CQTR
降压型 3A 3.5V~38V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- A6983是一款易于使用的同步单片降压稳压器，能够向负载提供高达3 A的直流电流。较宽的输入电压范围使该器件适用于广泛的应用场景。A6983采用QFN16（3×3 mm）封装，具备内部补偿功能，从而最大限度地降低了设计复杂度和尺寸
- 品牌名称
- ST(意法半导体)
- 商品型号
- A6983CQTR
- 商品编号
- C5933591
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~38V | |
| 输出电压 | 850mV~38V | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz~2.3MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示 |
商品概述
A6983是一款易于使用的同步单片降压调节器，能够为负载提供高达3A的直流电流。其宽输入电压范围使其适用于广泛的应用场景。A6983基于峰值电流模式架构，采用QFN16（3×3mm）封装，内部带有补偿网络，从而最大限度地降低了设计复杂度和尺寸。“低功耗模式”（LCM）专为汽车停车期间活跃的应用设计，可在轻负载下通过控制输出电压纹波来最大化效率。“低噪声模式”（LNM）使开关频率保持恒定，并在过载电流范围内最小化输出电压纹波，满足低噪声应用规范，例如汽车音频。A6983允许在200kHz至2.3MHz范围内选择开关频率，并可选扩频以改善EMC性能。EN引脚提供启用/禁用功能，禁用时典型关断电流为2μA。一旦EN引脚被上拉，设备即被启用，并启动内部1.3ms软启动。A6983具有Power Good开集电极，用于监控FB电压。对两个功率元件进行逐脉冲电流检测，实现有效的恒流保护，热关断可防止热失控。
商品特性
- AEC-Q100合格
- 结温（Tj）工作温度范围：-40℃至+150℃
- 工作输入电压：3.5V至38V
- 负载突降耐受高达40V
- 输出电压范围：0.85V至Vin
- 3.3V和5V固定输出电压版本
- 3A直流输出电流
- 25μA工作静态电流
- 内部补偿网络
- 两种不同版本：适用于轻负载高效的LCM和适用于噪声敏感应用的LNM
- 2μA关断电流
- 内部软启动
- 兼容高电压Vin的使能功能
- 输出过压保护
- 输出电压排序
- 热保护
- 200kHz至2.3MHz可编程开关频率
- 可选扩频以改善EMC
- Power Good功能
- LNM设备可同步至外部时钟
- QFN16（3×3mm）封装
应用领域
- 汽车系统
- 电池供电应用
- 车身应用（LCM）
- 汽车音频和低噪声应用（LNM）
- 智能环境照明系统电源
