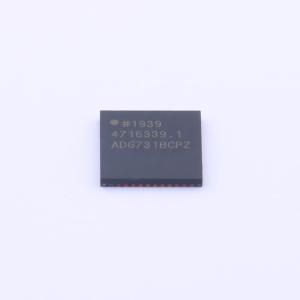

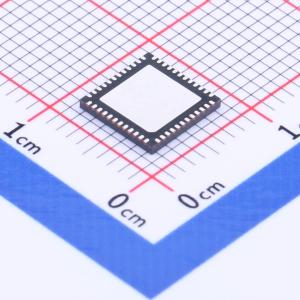

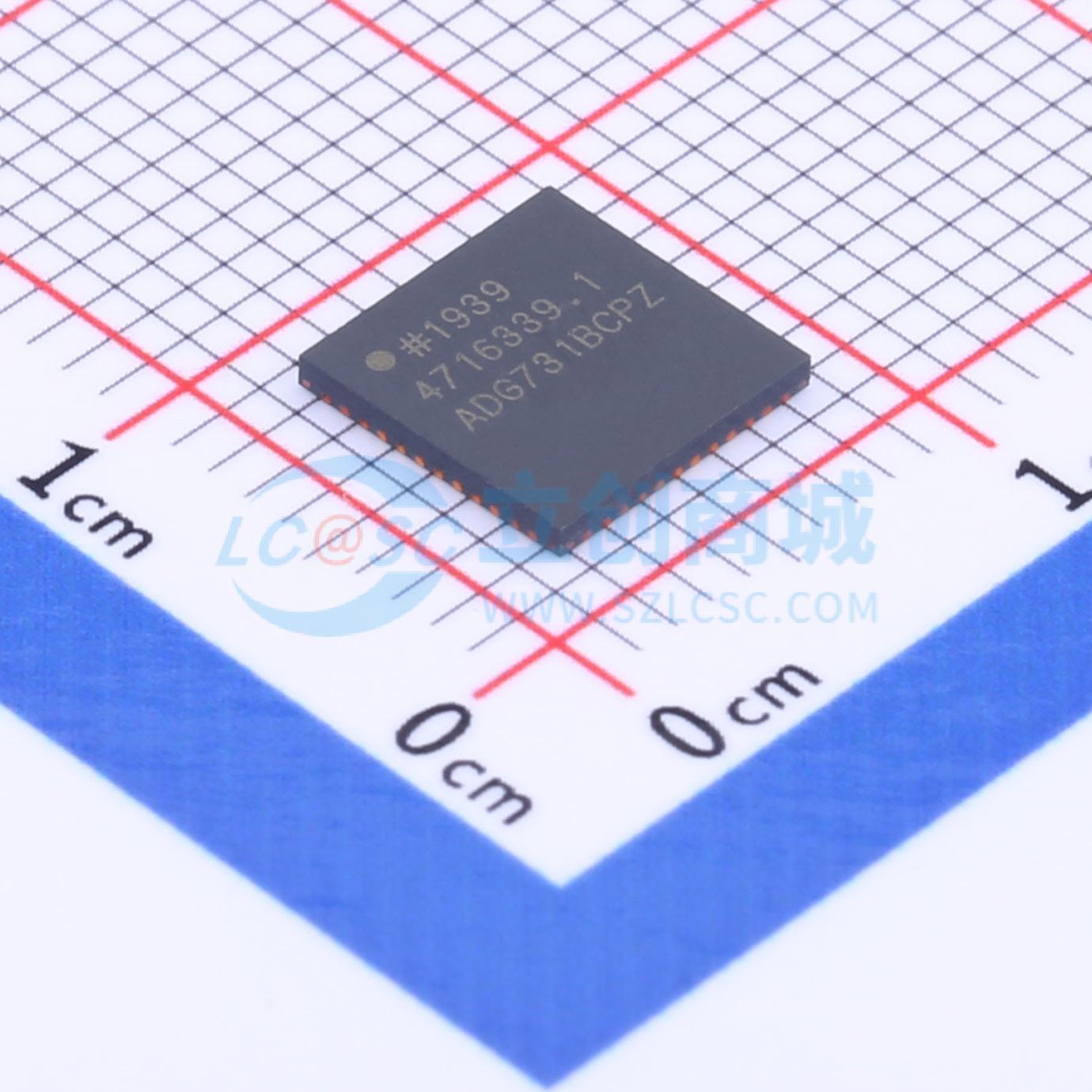

温馨提醒：图片仅供参考，商品以实物为准

ADG731BCPZ-REEL7

32通道、串行控制、3.5 Ω 1.8 V至5.5 V、±2.5 V、模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 32通道、串行控制、3.5Ω1.8V至5.5V、±2.5V、模拟多路复用器
品牌名称: ADI(亚德诺)
商品型号: ADG731BCPZ-REEL7
商品编号: C657614
商品封装: LFCSP-48(7x7)
包装方式: 编带
商品毛重: 0.214克(g)

商品参数

商品概述

ADG731/ADG725是单片CMOS 32通道/双16通道模拟多路复用器，具备串行控制的三线接口。ADG731可将32个输入（S1 - S32）中的一个切换至公共输出端D。ADG725可配置为双路复用器，将16个输入中的一个切换至一个输出端；也可配置为差分复用器，将16个输入中的一个切换至差分输出端。这些多路复用器采用三线串行接口，与SPI、QSPI、MICROWIRE和部分DSP接口标准兼容。上电时，内部移位寄存器全为零，所有开关均处于关断状态。这些多路复用器采用增强型亚微米工艺设计，功耗低，开关速度快，导通电阻和漏电流极低。它们可采用1.8 V至5.5 V单电源或±2.5 V双电源供电，非常适合多种应用。导通电阻仅为几欧姆，各开关间匹配性好，且在整个信号范围内极为平坦。这些器件作为多路复用器或解复用器均可良好工作，输入信号范围可扩展至电源电压。在关断状态下，可阻断高达电源电压的信号电平。所有通道均具备先断后通的开关动作，避免切换通道时出现瞬间短路。 ADG731和ADG725分别为串行控制的32通道和双/差分16通道多路复用器。它们提供48引脚LFCSP或TQFP封装。

商品特性

三线SPI兼容串行接口
1.8 V至5.5 V单电源供电
±2.5 V双电源工作
4 Ω导通电阻
0.5 Ω导通电阻平坦度
7 mm x 7 mm 48引脚芯片级封装（LFCSP）或48引脚TQFP封装
轨到轨工作
上电复位
42 ns开关时间
单32选1通道多路复用器
双/差分16选1通道多路复用器
TTL/CMOS兼容输入

应用领域

光学应用
数据采集系统
通信系统
继电器替代
音频和视频切换
电池供电系统
医疗仪器
自动测试设备

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(750个/圆盘，最小起订量 1 个)

个

起订量：1 个750个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	32:1
	通道数	1
	工作电压	1.8V~5.5V；-2.5V~2.5V

	属性	参数值
	导通电阻(Ron)	4Ω
	工作温度	-40℃~+85℃
	带宽	18MHz
	传播延迟(tpd)	42ns
