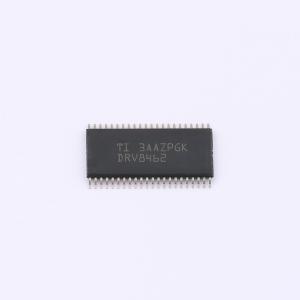

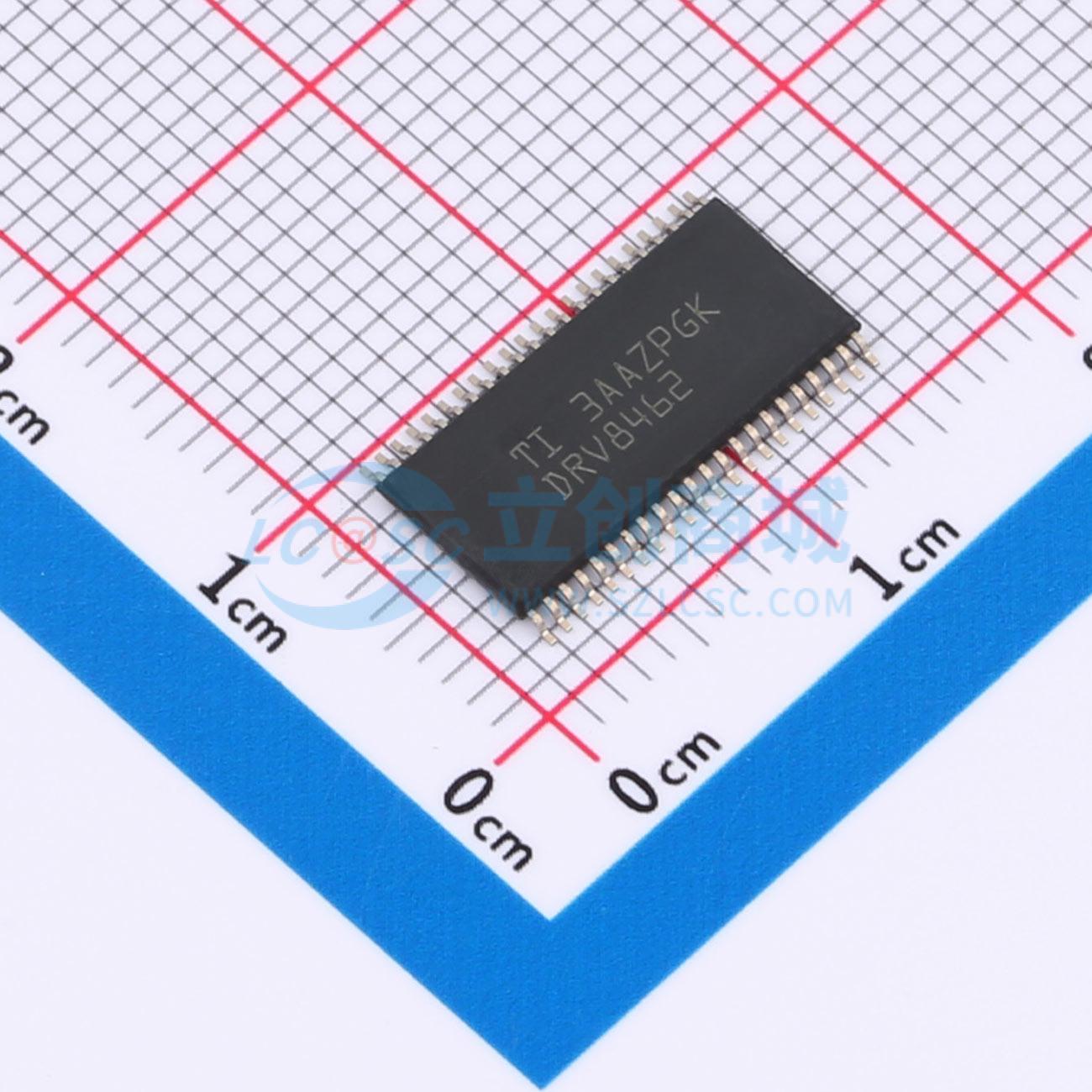

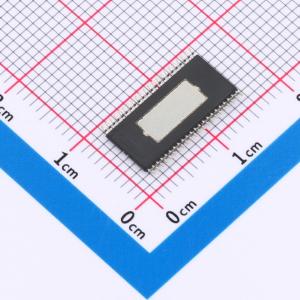

DRV8462DDWR

步进电机驱动器 – 带STEP/DIR引脚的SPI或硬件接口 – 高达1/256细分的分度器 4.5 V至65 V工作电源电压范围 – 支持标准的24 V、36 V和48 V电源轨 低RDS(ON)：24 V、25℃时，高侧+低侧为100 mΩ 每桥高电流容量：DDW封装：满量程5A，均方根值3.5A；DDV封装：满量程10A，均方根值7A DDW封装与以下器件引脚兼容：DRV8452DDWR：48 V，满量程5A；DRV8461DDWR：65 V，满量程3A 集成电流检测和调节 – 满量程电流精度为5% 智能调谐和混合衰减调节选项 静音步进衰减模式，可在静止和低速时实现静音运行 自动细分模式，用于步进频率插值 可定制的细分分度器表 自动转矩，用于根据负载进行电流控制 静止节能模式 支持1.8-V、3.3-V、5.0-V逻辑输入 低电流睡眠模式（3 μA） 独立的逻辑电源电压（VCC） 保护和诊断功能

无传感器失速检测 VM欠压锁定（UVLO） 开路检测（OL） 过流保护（OCP） 热关断（OTSD） 故障状态输出（nFAULT） 分度器零位输出（nHOME）

DRV8462是一款宽电压、高功率、高性能的步进电机驱动器。该器件支持高达65-V的电源电压，集成的MOSFET导通电阻（高侧+低侧）为100 mΩ，可支持高达10-A的电流。

自动转矩功能可根据负载转矩调整线圈电流，从而提高效率。静止节能模式可降低电机保持状态下的功耗。静音步进衰减模式可确保在低速和静止时无噪音运行。内部电流检测功能无需使用检测电阻，节省了PCB面积和系统成本。内置分度器支持高达1/256细分，自动细分模式可对输入的STEP信号进行插值，减少控制器的负担。无传感器失速检测功能可省去系统中的限位开关。该器件还具备其他保护和诊断功能，确保运行稳定可靠。

DRV8462只需进行最少的调试即可配置高级功能。与外部FET驱动器相比，它支持更高的功率密度，且所需的PCB面积更小。高能效、精确且无噪音的运行特性，使DRV8462成为高性能步进系统的理想选择。

• 带STEP/DIR引脚的SPI或硬件接口
• 高达1/256细分的分度器
• 4.5 V至65 V工作电源电压范围
• 支持标准的24 V、36 V和48 V电源轨
• 低RDS(ON)：24 V、25℃时，高侧+低侧为100 mΩ
• 每桥高电流容量：DDW封装：满量程5A，均方根值3.5A；DDV封装：满量程10A，均方根值7A
• DDW封装与DRV8452DDWR和DRV8461DDWR引脚兼容
• 集成电流检测和调节
• 满量程电流精度为5%
• 智能调谐和混合衰减调节选项
• 静音步进衰减模式，可在静止和低速时实现静音运行
• 自动细分模式，用于步进频率插值
• 可定制的细分分度器表
• 自动转矩，用于根据负载进行电流控制
• 静止节能模式
• 支持1.8-V、3.3-V、5.0-V逻辑输入
• 低电流睡眠模式（3 μA）
• 独立的逻辑电源电压（VCC）
• 无传感器失速检测
• VM欠压锁定（UVLO）
• 开路检测（OL）
• 过流保护（OCP）
• 热关断（OTSD）
• 故障状态输出（nFAULT）
• 分度器零位输出（nHOME）

• 纺织机、缝纫机
• 工厂自动化、步进驱动器和机器人技术
• 医学成像、诊断和设备
• 舞台照明
• 自动取款机、点钞机
• 可编程逻辑控制器（PLC）、分布式控制系统（DCS）和可编程自动化控制器（PAC）
• 多功能打印机
• 3D打印机
• 户外网络摄像机
