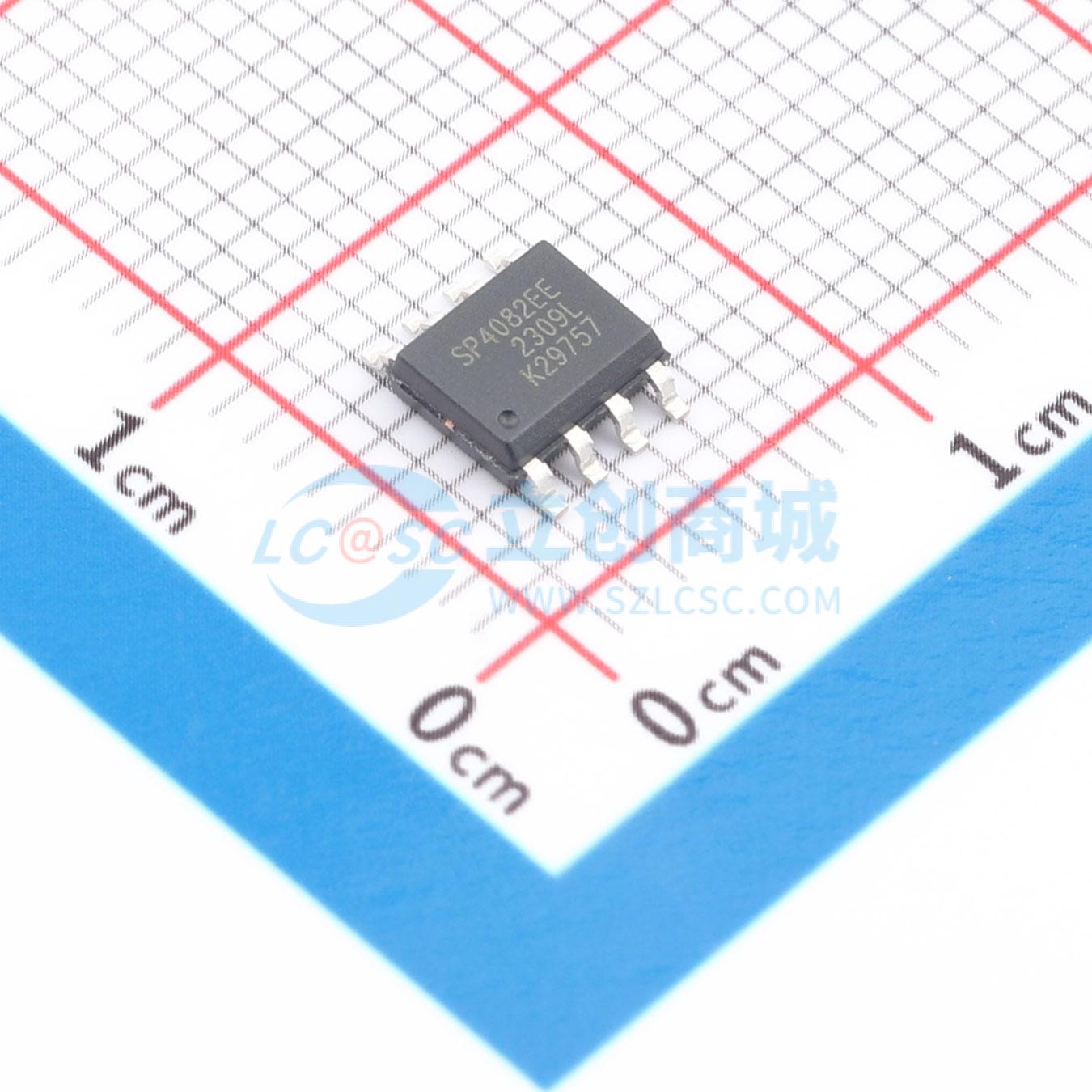

温馨提醒：图片仅供参考，商品以实物为准

SP4082EEN-L/TR

SP4082E 5V RS-485/RS-422 收发器

描述: SP4082E 是一款用于多点总线传输服务的可靠双向通信设备，符合TIA/EIA-485和TIA/EIA-422标准。该设备在恶劣的操作条件下仍能工作，并具有静电保护功能。
品牌名称: MaxLinear(迈凌)
商品型号: SP4082EEN-L/TR
商品编号: C5925017
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

SP4082E 设计用于多点总线传输线上的可靠双向通信。该设备包含一个差分驱动器和一个差分接收器，是一个半双工设备。该设备符合TIA/EIA-485和TIA/EIA-422标准。提供无铅且符合RoHS标准的封装。

该设备在-7V至+12V整个共模电压范围内，在恶劣的操作条件下也能保持坚固耐用。如果输入未被驱动或短路，接收器特别设计为故障保护到逻辑高输出状态。所有RS-485总线引脚都受到高达±15kV（人体模型）的严重ESD事件保护。驱动器通过内部电流限制和热过载关断来防止因总线争用或输出短路导致的过流。设备的工作温度范围为工业级（-40至+85℃）。接收器具有极高的输入阻抗，仅为共享总线上标准负载的1/8。最多可以有256个收发器同时存在，同时保持完整的信号裕度。

该设备采用单5.0V电源供电，并且静态功耗非常低。驱动器和接收器都有独立的使能和禁用控制，如果驱动器和接收器都被禁用，则设备将进入低功耗关断模式。在关断或断电期间，所有输出均保持高阻态。

应用领域

电动控制
建筑自动化
安全系统
远程计量读数
长距离或未终止的传输线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.5V~5.5V
	数据速率	115Kbps
	工作温度	-40℃~+85℃
