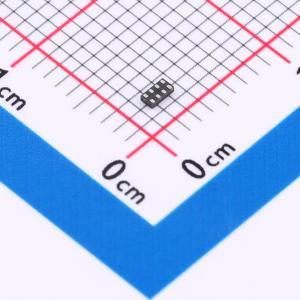

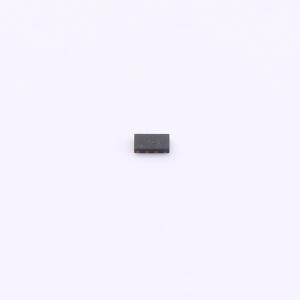

温馨提醒：图片仅供参考，商品以实物为准

SN74LXC2T45QDTTRQ1

汽车级双位双电源总线收发器，具有可配置电平转换功能

描述: SN74LXC2T45-Q1 具有可配置电压电平的汽车类双位双电源收发器
品牌名称: TI(德州仪器)
商品型号: SN74LXC2T45QDTTRQ1
商品编号: C5924814
商品封装: X2-SON-8(0.8x1.4)
包装方式: 编带
商品毛重: 0.02913克(g)

商品参数

	属性	参数值
	每个电路通道数	2
	输出类型	推挽式
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻；集成上拉电阻

商品概述

SN74LXC2T45-Q1 是一款双位、双电源非反相双向电压电平转换设备。Ax 引脚和控制引脚（DIR）参考 VCCA 逻辑电平，Bx 引脚参考 VCCB 逻辑电平。A 端口能够接受 1.1 V 至 5.5 V 的 I/O 电压，而 B 端口可以接受 1.1 V 至 5.5 V 的 I/O 电压。DIR 引脚为高电平时允许数据从 A 传输到 B，DIR 引脚为低电平时允许数据从 B 传输到 A。有关控制逻辑操作的总结，请参阅设备功能模式。

商品特性

符合 AEC-Q100 汽车应用标准
完全可配置的双轨设计允许每个端口在 1.1 V 至 5.5 V 范围内工作
强大、无干扰的电源排序
支持 3.3 V 至 5.0 V 下高达 420 Mbps 的速率
施密特触发器输入允许缓慢或有噪声的输入
集成动态下拉电阻的 I/O 有助于减少外部组件数量
集成静态下拉电阻的控制输入允许控制输入浮空
高驱动能力（5 V 时高达 32 mA）
低功耗
- 25°C 时最大 3 μA
- -40°C 至 125°C 时最大 6 μA
VCC 隔离和 VCC 断开（Ioff - float）功能
- 如果任一 VCC 电源电压 < 100 mV 或断开连接，所有 I/O 引脚将被下拉，然后变为高阻抗
Ioff 支持部分掉电模式操作
与 LVC 系列电平转换器兼容
控制逻辑（DIR）参考 VCCA
工作温度范围为 -40°C 至 +125°C
闩锁性能超过 JESD 78 标准的 II 类，每引脚 100 mA
ESD 保护超过 JESD 22 标准
- 4000 V 人体模型
- 1000 V 带电器件模型

应用领域

消除缓慢或有噪声的输入信号
驱动指示 LED 或蜂鸣器
消除机械开关的抖动
信息娱乐主机
ADAS 融合

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	420Mbps
	工作电压(VCCA)	1.1V~5.5V
	工作电压(VCCB)	1.1V~5.5V
