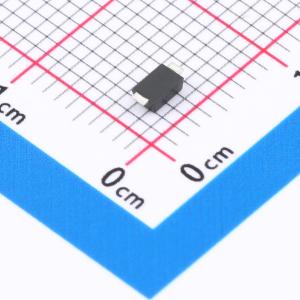

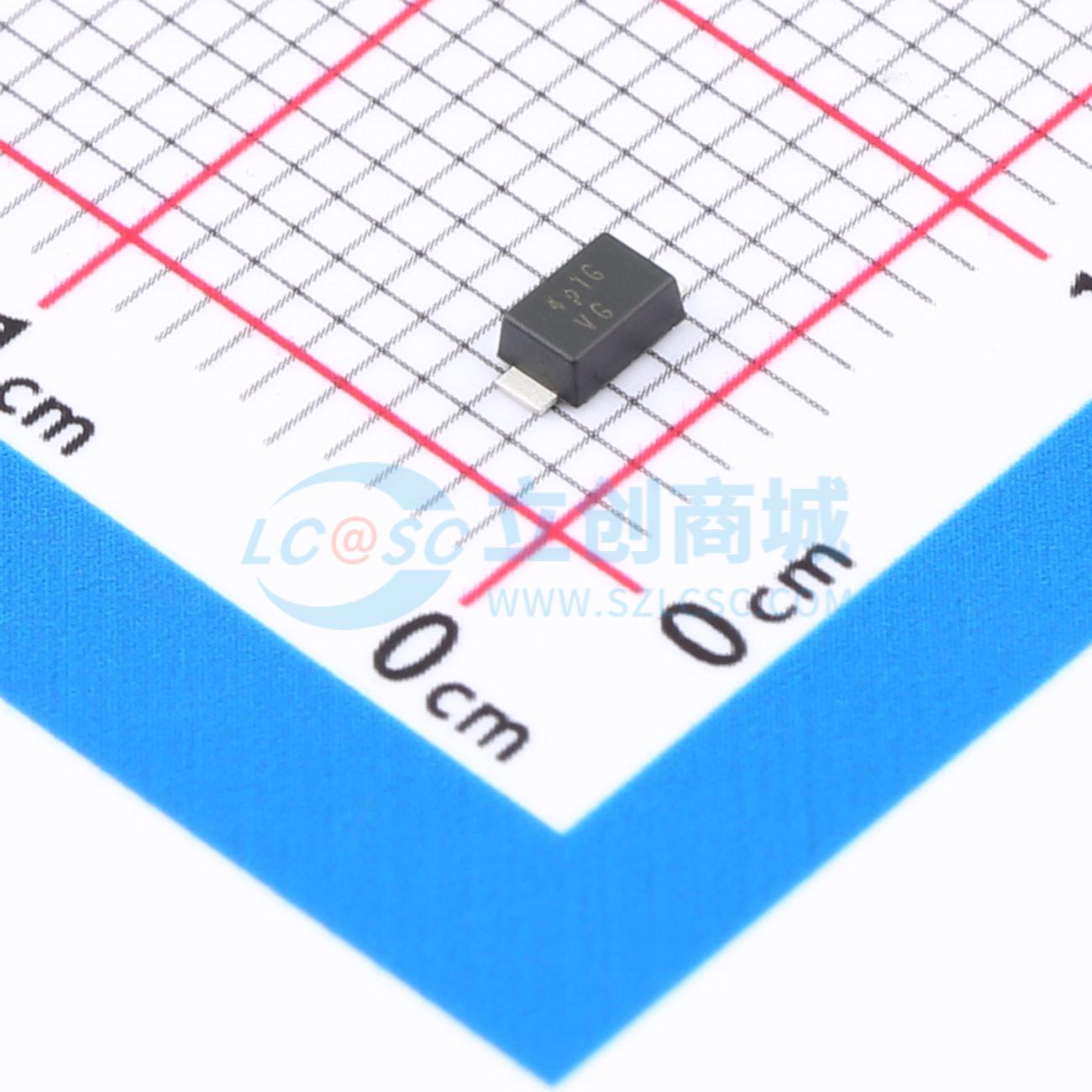

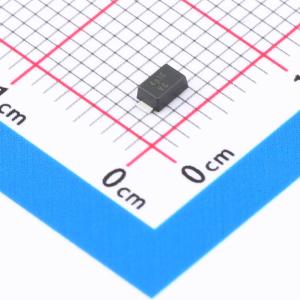

SMF4L28CA-7
双向TVS 28V截止 峰值浪涌电流：8.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新一代瞬态电压抑制器（TVS）专为瞬态过电压保护而设计。小尺寸与高静电放电（ESD）浪涌能力相结合，使其非常适合用于电源管理和汽车应用（电池触点）。
- 品牌名称
- DIODES(美台)
- 商品型号
- SMF4L28CA-7
- 商品编号
- C5923997
- 商品封装
- DO-219AA
- 包装方式
- 编带
- 商品毛重
- 0.0508克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 8.8A | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 31.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品概述
这款新一代瞬态电压抑制器（TVS）专为瞬态过电压保护而设计。小尺寸与高静电放电（ESD）浪涌能力相结合，使其非常适合用于电源管理和汽车应用（电池触点）。
商品特性
- 400W 峰值脉冲功率耗散（10μs×1000μs 波形）
- 5V 至 200V 关断电压
- 符合 IEC61000 - 4 - 2 标准的 ESD 保护：空气放电 ±30kV，接触放电 ±30kV
- 出色的钳位能力
- 快速响应时间：单向通常小于 1.0ns，双向从 0V 到最小击穿电压（BV Min）小于 5.0ns
- 无铅表面处理；符合 RoHS 标准
- 无卤素和锑。“绿色”器件
应用领域
- 电源管理
- 汽车应用（电池触点）
