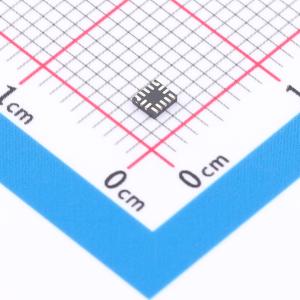

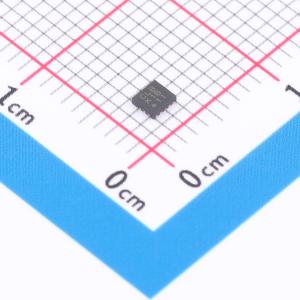

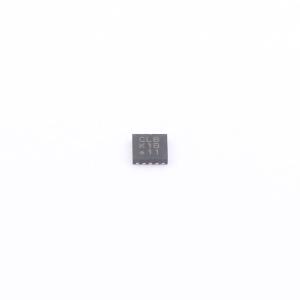

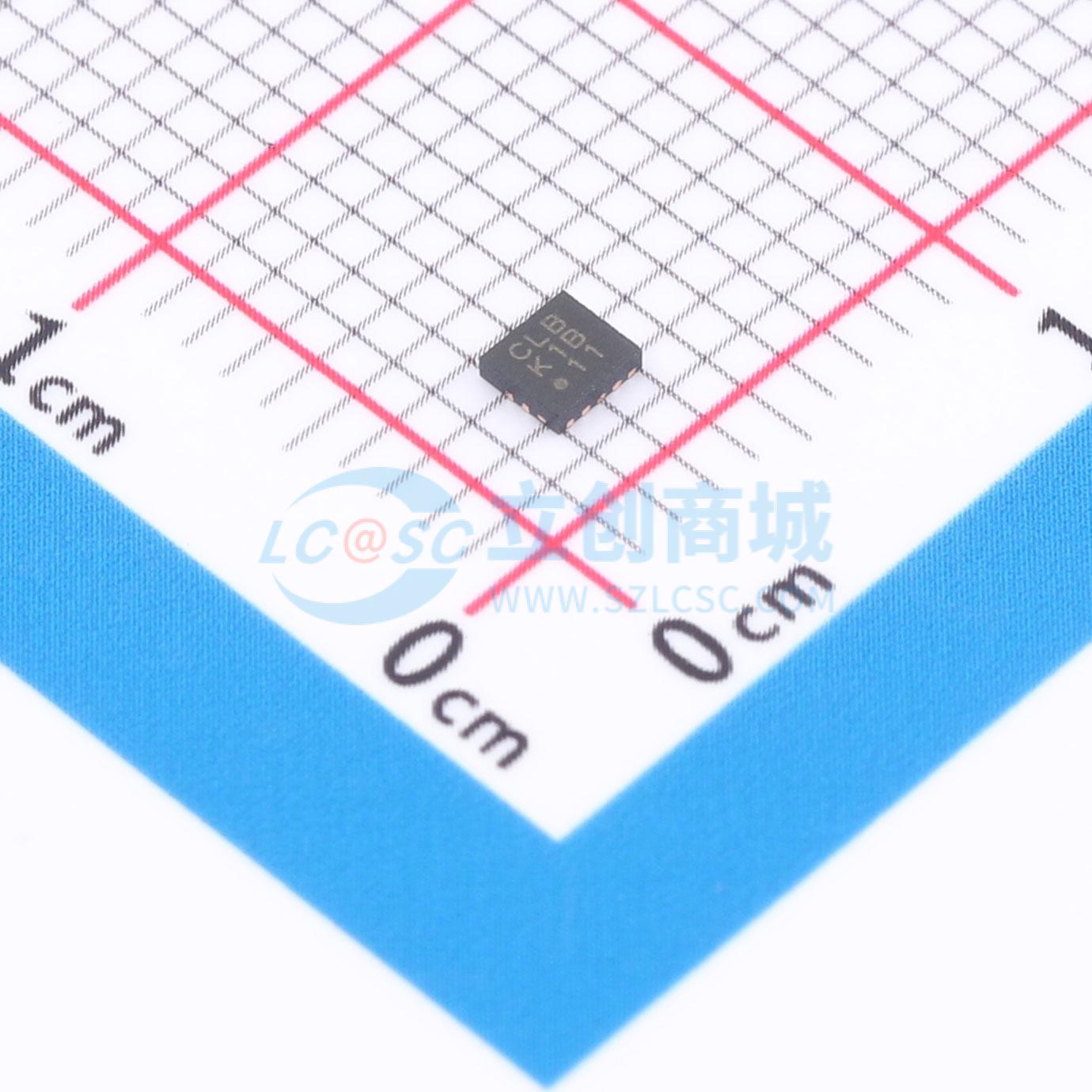

SLG46534V

SLG46534为常用的混合信号功能提供了一个小型、低功耗的组件。用户通过对一次性非易失性存储器（NVM）进行编程，来配置SLG46534的互连逻辑、I/O引脚和宏单元，从而创建自己的电路设计。这个高度通用的设备允许在一个非常小的低功耗单集成电路中设计各种混合信号功能。设备中的宏单元包括：三个模拟比较器（ACMP）、十九个组合功能宏单元、三个可选的DFF/锁存器或2位查找表、一个可选的连续DFF/锁存器或3位查找表、四个可选的DFF/锁存器或3位查找表、一个可选的管道延迟或3位查找表、一个可选的可编程模式发生器或2位查找表、五个8位延迟/计数器或3位查找表、两个16位延迟/计数器或4位查找表、两个带边沿检测器的去毛刺滤波器、一个异步状态机（具有八个状态和灵活的状态转换输入逻辑）、串行通信（符合I²C协议）、管道延迟（16级/3输出，组合功能宏单元的一部分）、可编程延迟、两个振荡器（OSC，可配置为25 kHz/2 MHz、25 MHz RC振荡器和晶体振荡器）、上电复位（POR）、八字节RAM + OTP用户存储器（可通过I²C读写的RAM存储器空间，用户定义的初始值从OTP传输）。

• 逻辑与混合信号电路，高度通用的宏单元
• 读回保护（读锁定）
• 1.8 V（±5%）至5 V（±10%）电源
• 工作温度范围：-40°C至85°C
• 符合RoHS标准/无卤素
• 14引脚STQFN封装：2×2.2×0.55 mm，0.4 mm引脚间距

• 个人计算机和服务器
• 电脑外设
• 消费电子
• 数据通信设备
• 手持和便携式电子设备
