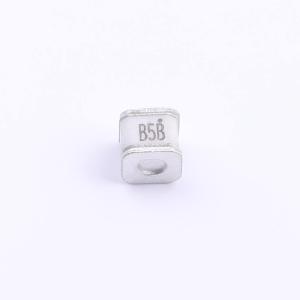

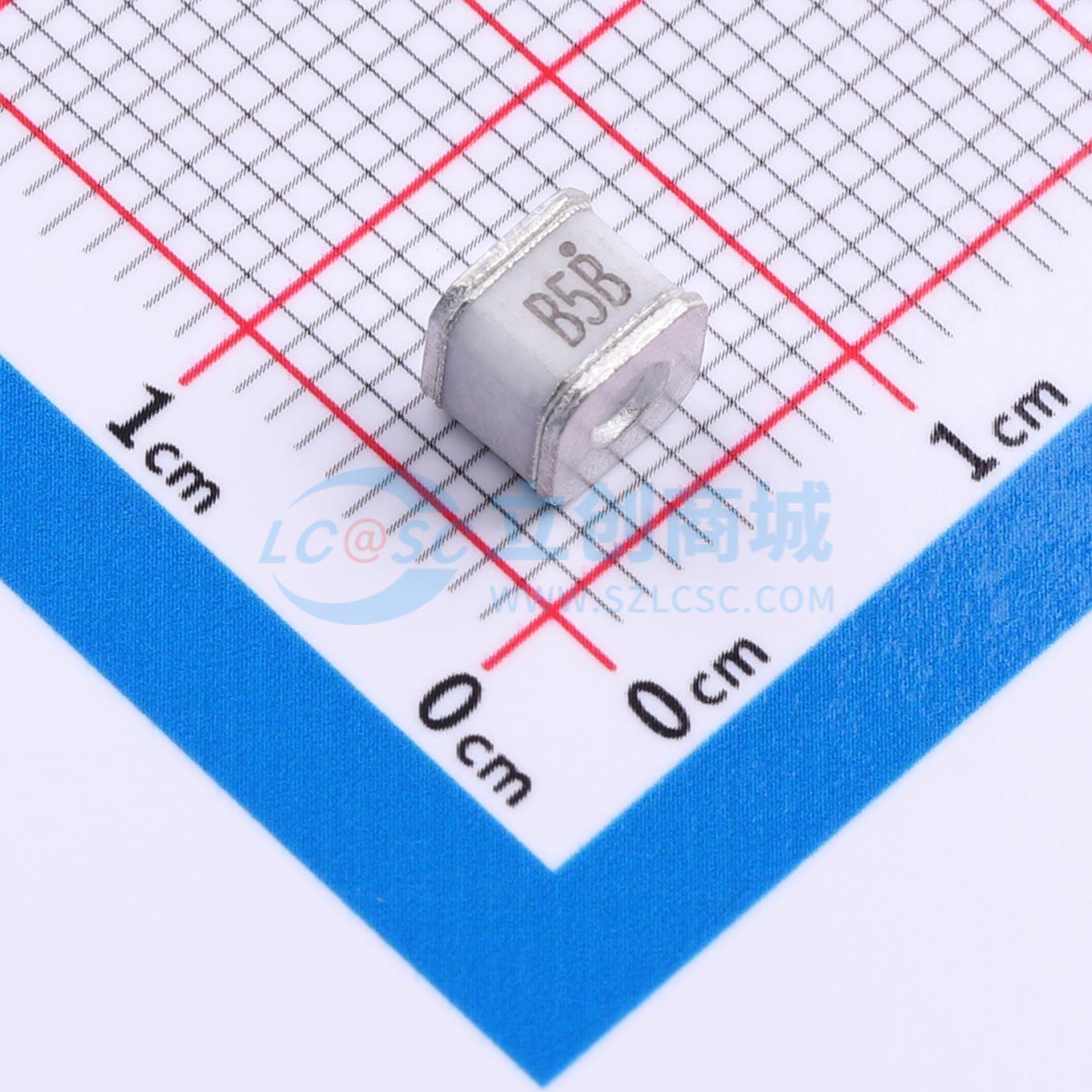

SH90
90V 5kA 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SH90
- 商品编号
- C5917530
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.129333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 90V | |
| 精度 | - | |
| 脉冲放电电流 | 5kA | |
| 极间电容 | 0.7pF | |
| 冲击击穿电压(Vimp) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+90℃ | |
| 直径(φD) | - | |
| 长度 | 4.2mm | |
| 宽度 | - | |
| 高度 | 5mm | |
| 脚间距 | - |
商品概述
SH系列气体放电管针对雷击干扰引起的快速上升瞬态提供高级别保护。其浪涌额定值为5kA，8/20μs。采用方形表面贴装封装，有助于简化PCB贴装工艺。该GDT系列非常适合宽带设备应用。GDT的低关断状态电容与高带宽应用兼容，且即使GDT两端电压变化，该电容负载值也不会改变。该系列气体放电管专为表面贴装应用中保护电气、多媒体和通信设备免受过压瞬态影响而设计。
商品特性
- 对快速上升瞬态具有出色的响应能力
- GHz工作频率
- 符合IEC 61000-4-5第二版定义的5kA，8/20μs浪涌能力
- UL认证
- 采用方形封装
- 无放射性
- 超低电容（<0.7pF）
- 无铅且符合RoHS标准
应用领域
- CATV设备
- 电信基站
- 电源AC主线路
- 宽带设备
- 医疗电子
