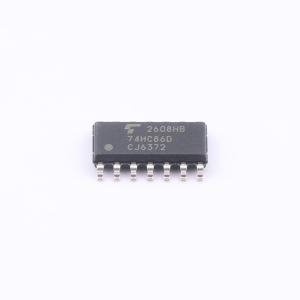

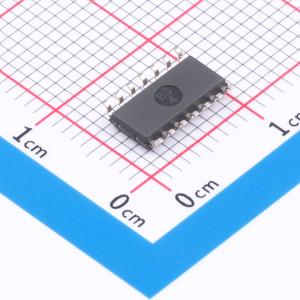

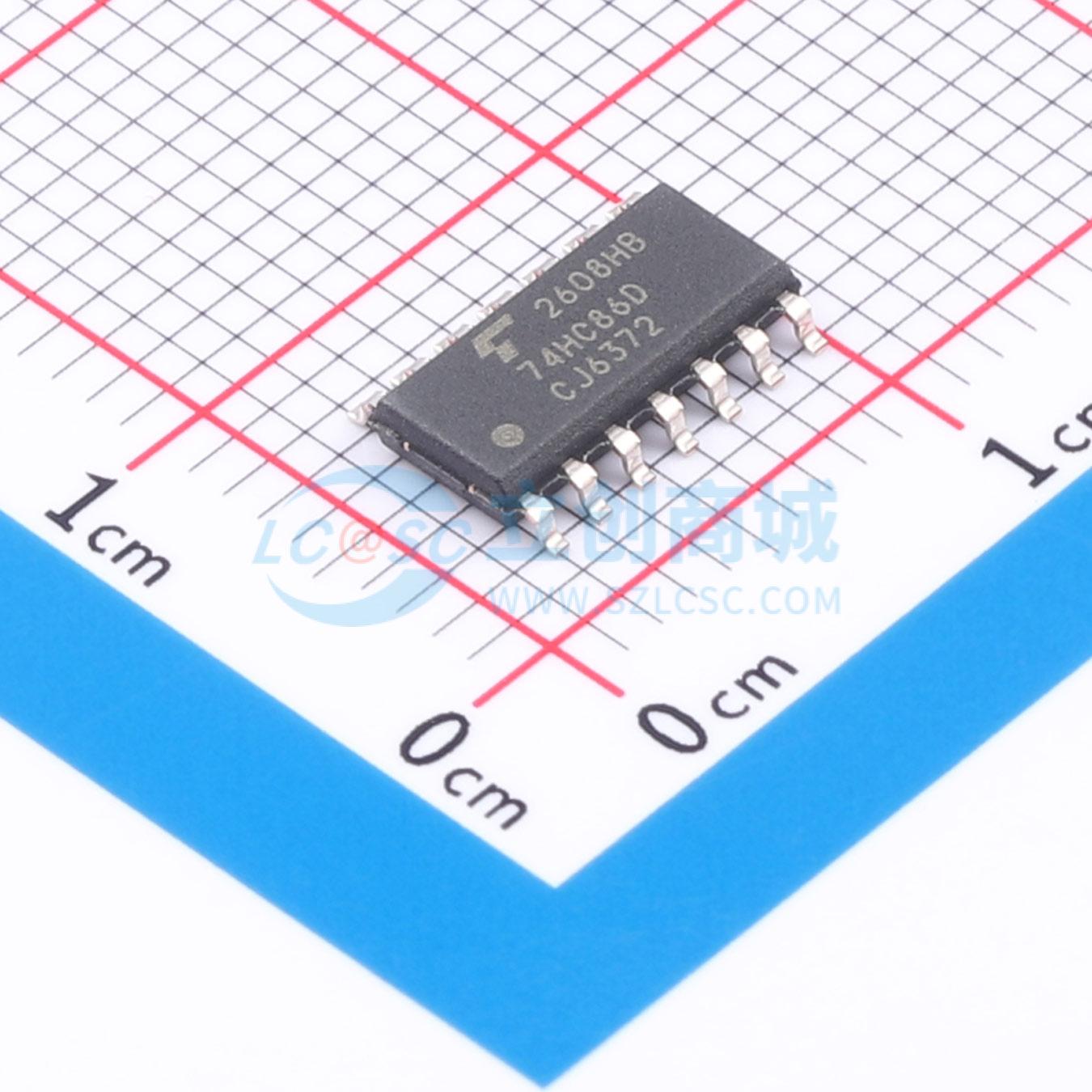

74HC86D
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；4.18V；1.9V；5.68V；4.4V | |
| 输出低电平(VOL) | 100mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
74HC86D是采用硅栅C²MOS技术制造的高速CMOS异或门。它在保持CMOS低功耗的同时，实现了与等效LSTTL相似的高速运行。该器件提供输入和输出缓冲器，具有高抗噪性和稳定的输出。所有输入均配备了防止静电放电或瞬态过电压的保护电路。
商品特性
- 高速：在VCC = 5V时，传输延迟时间tpd = 10ns（典型值）
- 低功耗：在Ta = 25°C时，ICC = 1.0μA（最大值）
- 传播延迟平衡：tPLH ≈ tPHL
- 宽工作电压范围：VCC(opr) = 2.0 ~ 6.0V
