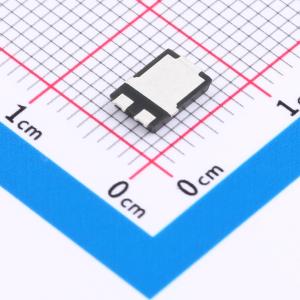

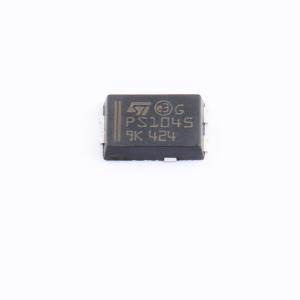

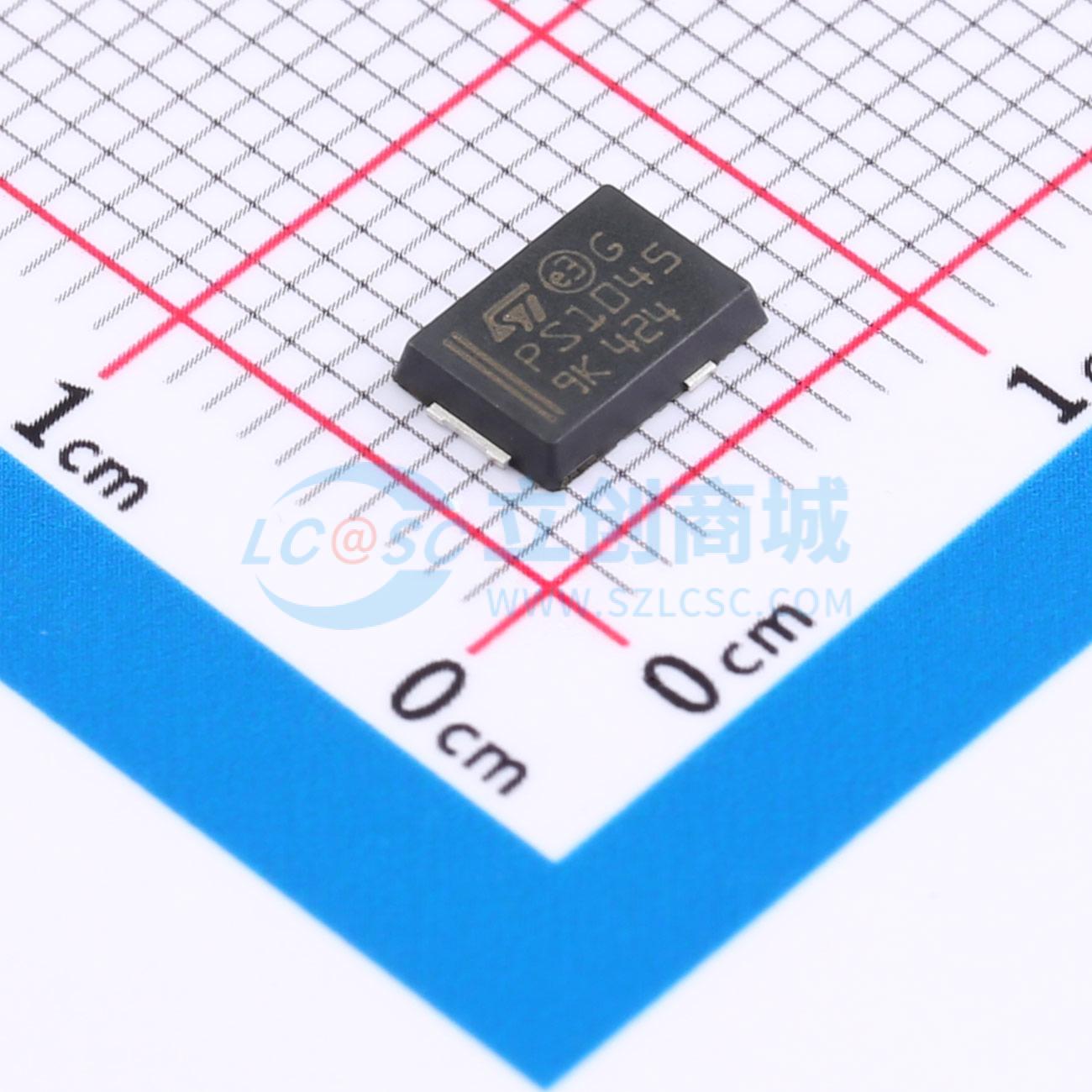

温馨提醒：图片仅供参考，商品以实物为准
STPS1045SF
电压:45V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基势垒整流器经过优化，适用于高频微型 DC/DC 转换器、反向电池保护、电池充电器和适配器。采用 PSMC（TO-277A）封装，在紧凑扁平的封装中提供高性能，能够承受非常高的工作结温。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1045SF
- 商品编号
- C5909882
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 510mV@10A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 50uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 210A |
商品概述
这款45V肖特基势垒整流器已针对高频微型DC/DC转换器、反向电池保护、电池充电器和适配器进行了优化。采用PSMC（TO-277A）封装的STPS1045SF在紧凑扁平的封装中提供了高水平的性能，可承受极高的工作结温。评估传导损耗时，可使用以下公式：P = 0.35 × I_F(AV) + 0.022 × I_F²(RMS)。
商品特性
- 薄型设计，典型封装高度为1.1mm
- 可润湿侧面，支持自动视觉检测
- 高结温能力
- 低漏电流
- 雪崩能力
- 符合ECOPACK®2标准
应用领域
- 机顶盒
- 电池充电器
- DC/DC转换器
