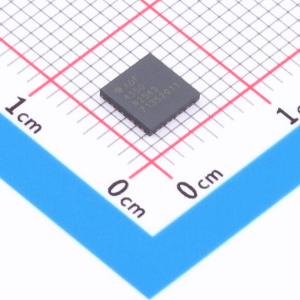

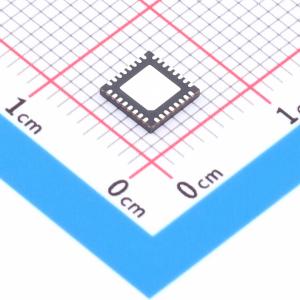

ADF4350BCPZ-RL

若与外部环路滤波器和外部参考频率配合使用，ADF4350 可实现分数 N 或整数 N 锁相环 (PLL) 频率合成器。 ADF4350 集成了一个压控振荡器 (VCO)，其基波输出频率范围为 2200 MHz 至 4400 MHz。此外，1/2/4/8 或 16 分频电路允许用户生成低至 137.5 MHz 的射频输出频率。对于需要隔离的应用，射频输出级可以静音。静音功能可通过引脚和软件控制。还提供一个辅助射频输出，不使用时可关闭电源。 所有片上寄存器均通过简单的三线接口进行控制。该器件的电源电压范围为 3.0 V 至 3.6 V，不使用时可关闭电源。

• 输出频率范围：137.5 MHz 至 4400 MHz
• 分数 N 合成器和整数 N 合成器
• 低相位噪声 VCO
• 可编程 1/2/4/8/16 分频输出
• 典型均方根抖动：<0.4 ps rms
• 电源：3.0 V 至 3.6 V
• 逻辑兼容性：1.8 V
• 可编程 4/5 或 8/9 双模前置分频器
• 可编程输出功率电平
• 射频输出静音功能
• 三线串行接口
• 模拟和数字锁定检测
• 切换带宽快速锁定模式
• 减少周期滑动

• 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 测试设备
• 无线局域网、有线电视设备
• 时钟生成
