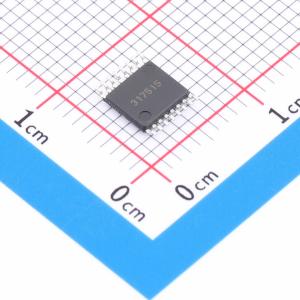

ADF4113BRUZ-REEL

ADF4110系列频率合成器可用于在无线接收器和发射器的上变频和下变频部分实现本地振荡器。它们由低噪声数字PFD（相位-频率检测器）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P + 1）组成。A（6位）和B（13位）计数器与双模预分频器（P/P + 1）配合，实现N分频器（N = BP + A）。此外，14位参考计数器（R计数器）允许在PFD输入处选择REFIN频率。如果该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，则可实现一个完整的锁相环（PLL）。 所有片上寄存器均通过简单的三线接口进行控制。这些器件的电源电压范围为2.7 V至5.5 V，在不使用时可进入掉电模式。

• ADF4110：550 MHz；ADF4111：1.2 GHz；ADF4112：3.0 GHz；ADF4113：4.0 GHz
• 2.7 V至5.5 V电源
• 独立的电荷泵电源（V_P）允许在3 V系统中扩展调谐电压
• 可编程双模预分频器8/9、16/17、32/33、64/65
• 可编程电荷泵电流
• 可编程反冲脉冲宽度
• 三线串行接口
• 模拟和数字锁定检测
• 硬件和软件掉电模式

• 无线电台基站（GSM、PCS、DCS、CDMA、WCDMA）
• 无线手持设备（GSM、PCS、DCS、CDMA、WCDMA）
• 无线局域网
• 通信测试设备
• 有线电视设备
