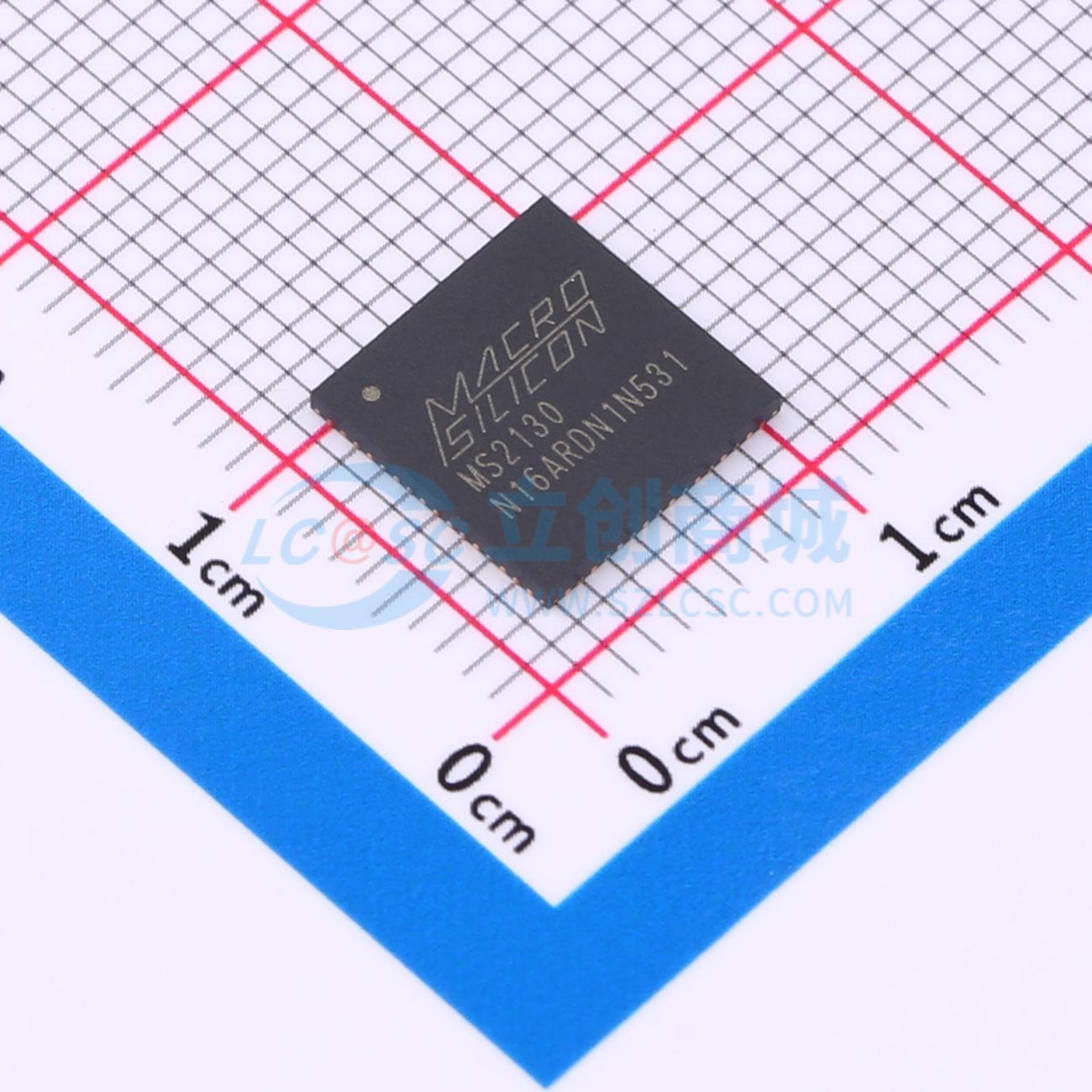

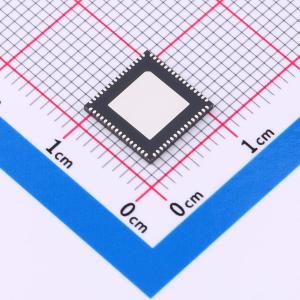

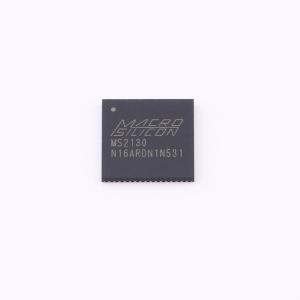

温馨提醒：图片仅供参考，商品以实物为准
MS2130
MS2130
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS2130是一款USB 3.0高清视频和音频采集芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2130可以通过USB 3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2130输出支持YUV422和MJPEG两种模式，兼容Windows、Android和macOS系统。
- 商品型号
- MS2130
- 商品编号
- C5905137
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | SPI；UART；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | - |
商品概述
MS2130是一款USB 3.0高清视频和音频采集芯片，内部集成USB 3.0 Device控制器、数据收发模块、音视频处理模块。MS2130可以通过USB 3.0接口将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集。MS2130输出支持YUV422和MJPEG两种模式，兼容Windows、Android和macOS系统。
商品特性
- HD RX：
- 支持RGB444、YCBCR422、YCBCR444、YCBCR420 color space
- 支持deep color 24/30/36位模式
- 支持CEA-861-E/CEA-861-F视频格式
- 最大输入分辨率4K@30Hz
- 音频：
- USB音频默认48KHz立体声输出
- USB 3.0：
- 内建USB 3.0 Device
- 兼容USB 2.0 Device模式
- USB视频符合UVC1.0协议
- USB音频符合UAC1.0协议
- USB视频输出支持YUV422和MJPEG两种模式
- USB视频输出分辨率默认最大分辨率1920×1080@60Hz
- 操作系统支持：
- Windows XP/7/8/10/11
- Android 5.0或以上
- Linux
- macOS
- 时钟处理：
- 外接24MHz无源晶振
- 内建PLL电路
- 复位：
- 内建上电复位电路
- 封装：
- QFN-64塑封（9mm×9mm）
- 符合RoHS标准
应用领域
- 高清视频采集卡
- 安防监控
- 医疗影像
