商品概述

ADA4622-1/ADA4622-2/ADA4622-4是AD820/AD822/AD824单电源、轨到轨输出（RRO）、精密结型场效应晶体管（JFET）输入运算放大器的下一代产品。ADA4622-1/ADA4622-2/ADA4622-4包含了许多改进，使其作为升级选择时不会牺牲灵活性和易用性，而这些特性使AD820/AD822/AD824适用于各种应用。

输入电压范围包括负电源，并且输出可以摆动到电源轨。输入EMI滤波器增加了在面对附近开关噪声源时信号的鲁棒性。

在带宽和压摆率方面速度有所提高，并具有强大的输出驱动能力，以改善建立时间性能，并使设备能够驱动现代单端、逐次逼近寄存器（SAR）模数转换器（ADCs）的输入。

尽管供电电流与AD820/AD822/AD824相同，但电压噪声降低；宽带噪声减少了25%，1/f噪声减少了一半。ADA4622-1/ADA4622-2/ADA4622-4的直流精度从AD820/AD822/AD824有所提升，偏移量减半，并且为ADA4622-1/ADA4622-2/ADA4622-4添加了最大热漂移规格。共模抑制比（CMRR）也得到了改善，使得ADA4622-1/ADA4622-2/ADA4622-4更适合用于非反相增益和差分放大器配置中。

ADA4622-1/ADA4622-2/ADA4622-4的工作温度范围扩展至-40°C至+125°C，工作电压范围为5V至30V，有+5V、±5V和±15V下的规格。ADA4622-1提供5引脚SOT-23封装和8引脚LFCSP封装。ADA4622-2提供8引脚SOIC_N封装、8引脚MSOP封装和8引脚LFCSP封装。ADA4622-4提供14引脚SOIC_N封装和16引脚4x4毫米LFCSP封装。

应用领域

高输出阻抗传感器接口
光电二极管传感器接口
电流转电压放大器
ADC驱动器
精密滤波器和信号调节

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	FET输入运放
	放大器数	单路
	增益带宽积(GBP)	8MHz
	输入偏置电流(Ib)	10pA
	输入失调电压(Vos)	800uV
	共模抑制比(CMRR)	100dB
	压摆率(SR)	23V/us
	静态电流(Iq)	715uA
	轨到轨	轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	1uV/℃
	输出电流	20mA
	工作温度	-40℃~+125℃
	单电源	5V~30V
	双电源(Vee ~ Vcc)	5V~15V；-15V~-5V
	最大电源宽度(Vdd-Vss)	30V
	噪声密度(eN)	12.5nV/√Hz@1kHz
	输入失调电流(Ios)	10pA

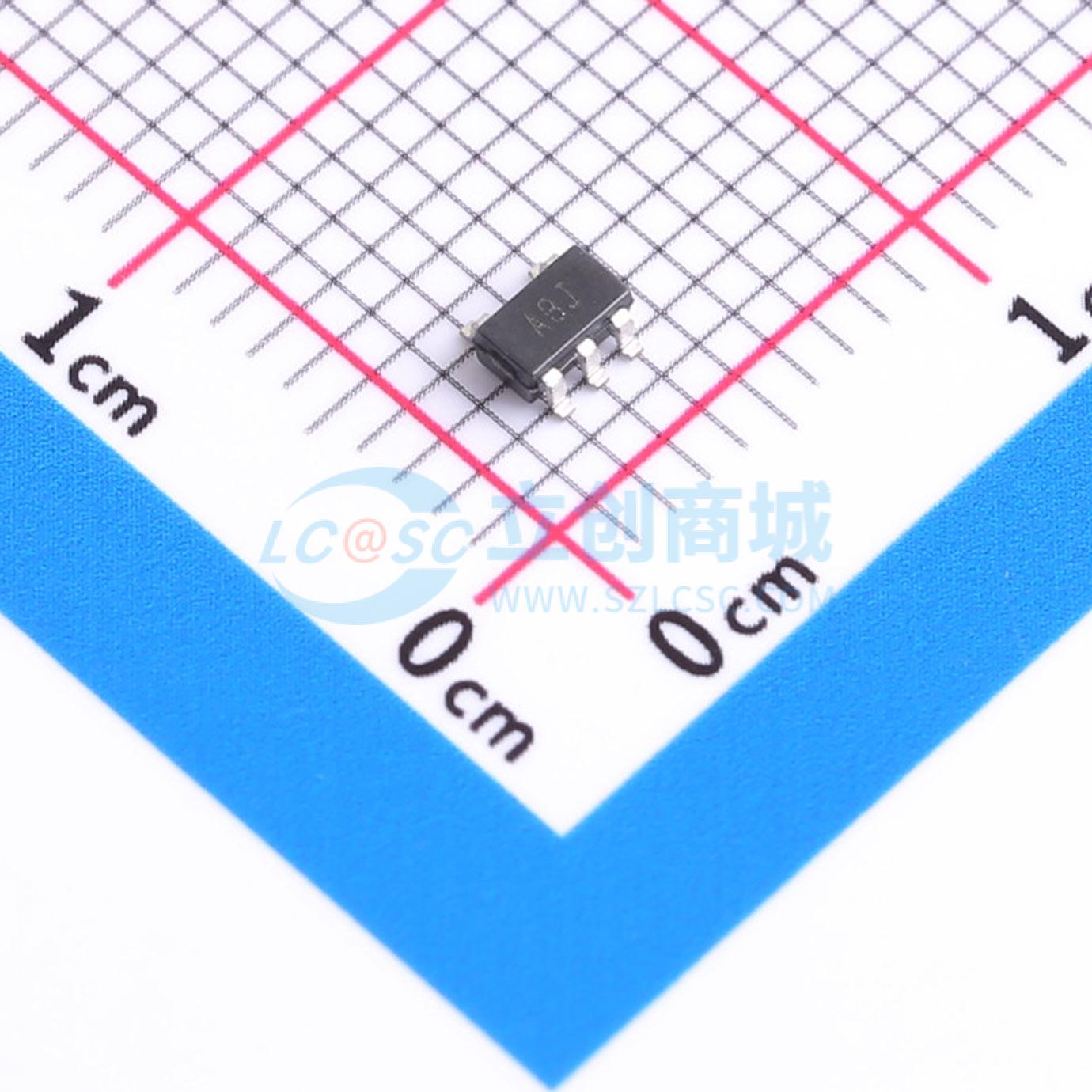

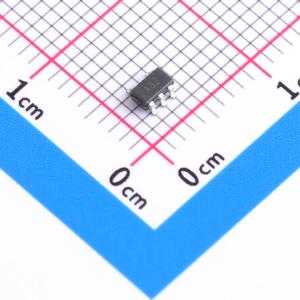

ADA4622-1ARJZ-R7
