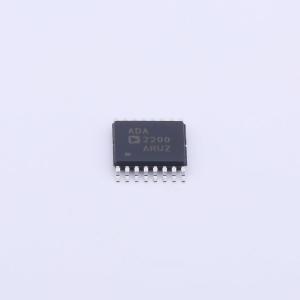

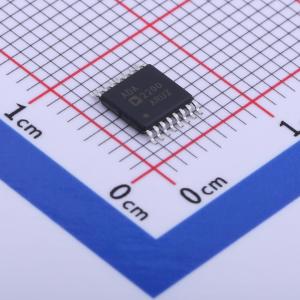

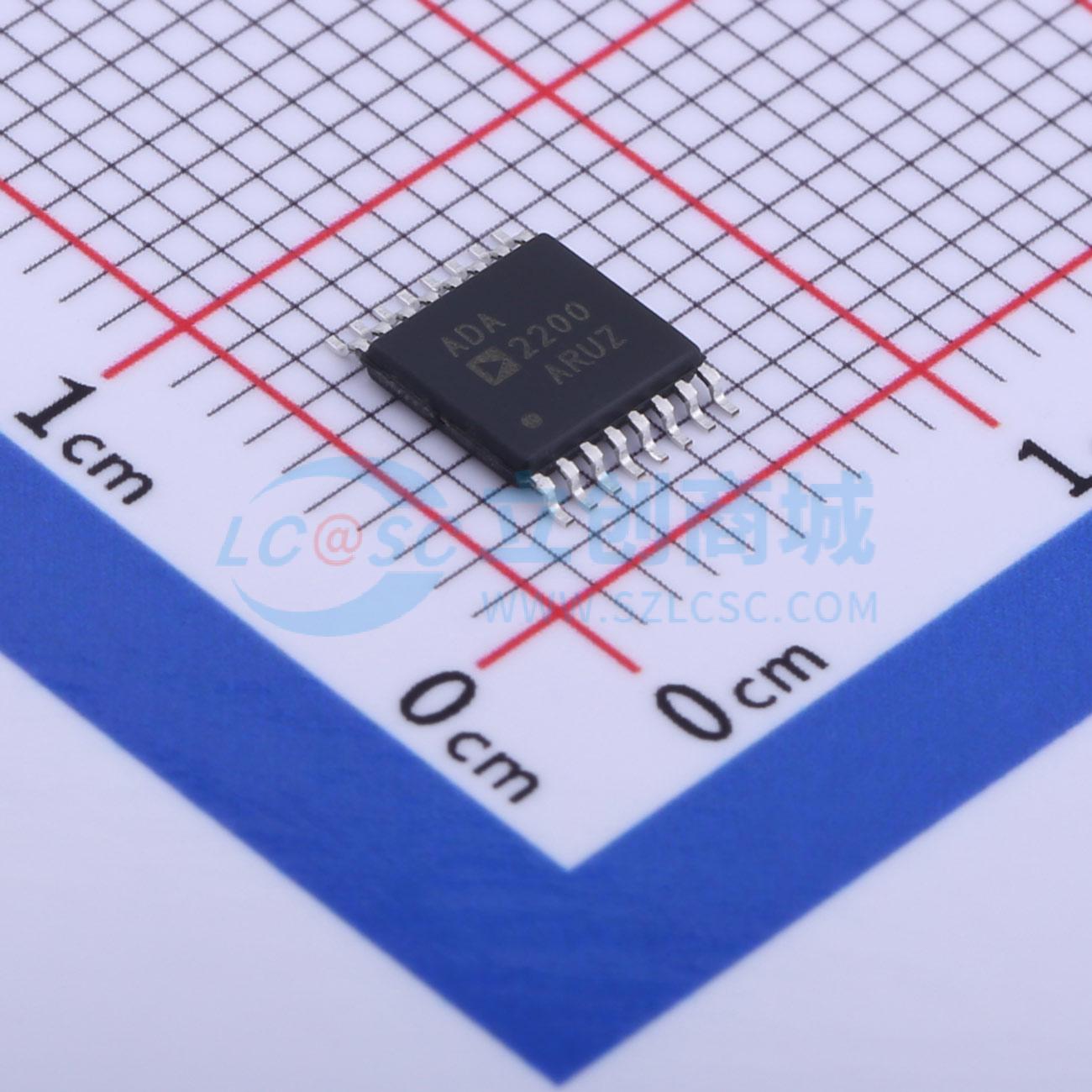

ADA2200ARUZ-REEL7

ADA2200是一款采样模拟技术同步解调器，用于工业、医疗和通信应用中的信号调理。是模拟输入、采样模拟输出器件。信号处理完全在模拟域中执行，方法是在电容之间进行电荷共享；这样可以消除量化噪声和圆整误差。ADA2200集成一个模拟域、低通抽取滤波器、一个可编程无限脉冲响应(IIR)滤波器和一个混频器。这些特性组合可以降低ADC采样速率以及下游数字信号处理要求。 解调功能禁用时，ADA2200可充当精密滤波器。滤波器具有可编程带宽和可调谐中心频率。滤波器特性在温度、电源和工艺变化范围内具有高度稳定性。 可在输入端和输出端实现单端和差分信号接口，简化与信号链其他元件的连接。低功耗和轨到轨工作特性非常适合电池供电型系统和低压系统使用。 ADA2200可通过其SPI兼容串行端口编程，也可通过其I²C接口从EEPROM自动引导。片内时钟生成可以产生具有可编程频率和相位的混合信号。此外，ADA2200同步输出信号还能简化与其他采样系统的接口，比如数据转换器和多路复用器。

• 解调信号输入带宽至30 kHz
• 可编程滤波器支持可变带宽滤波器跟踪输入载波频率
• 可编程参考时钟频率
• 灵活的系统接口单端/差分信号输入和输出轨到轨输出可直接驱动模数转换器(ADC)
• 相位检测灵敏度：9.3m°θ₍₍REL₎₎ rms
• 可采用三线式或四线式串行端口接口(SPI)配置，或从I²C EEPROM实现无缝引导
• 极低功耗395 μA (f₍₍cucin₎₎ = 500 μHz)
• 单电源：2.7 V至3.6 V
• 额定温度范围：-40°C至+85°C
• 16引脚TSSOP封装

• 同步解调
• 传感器信号调理
• 锁相放大器
• 鉴相器
• 精密可调谐滤波器
• 信号恢复
• 控制系统
