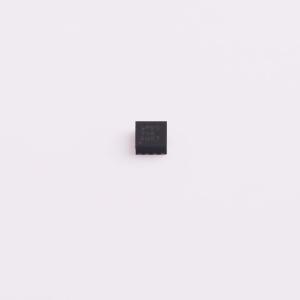

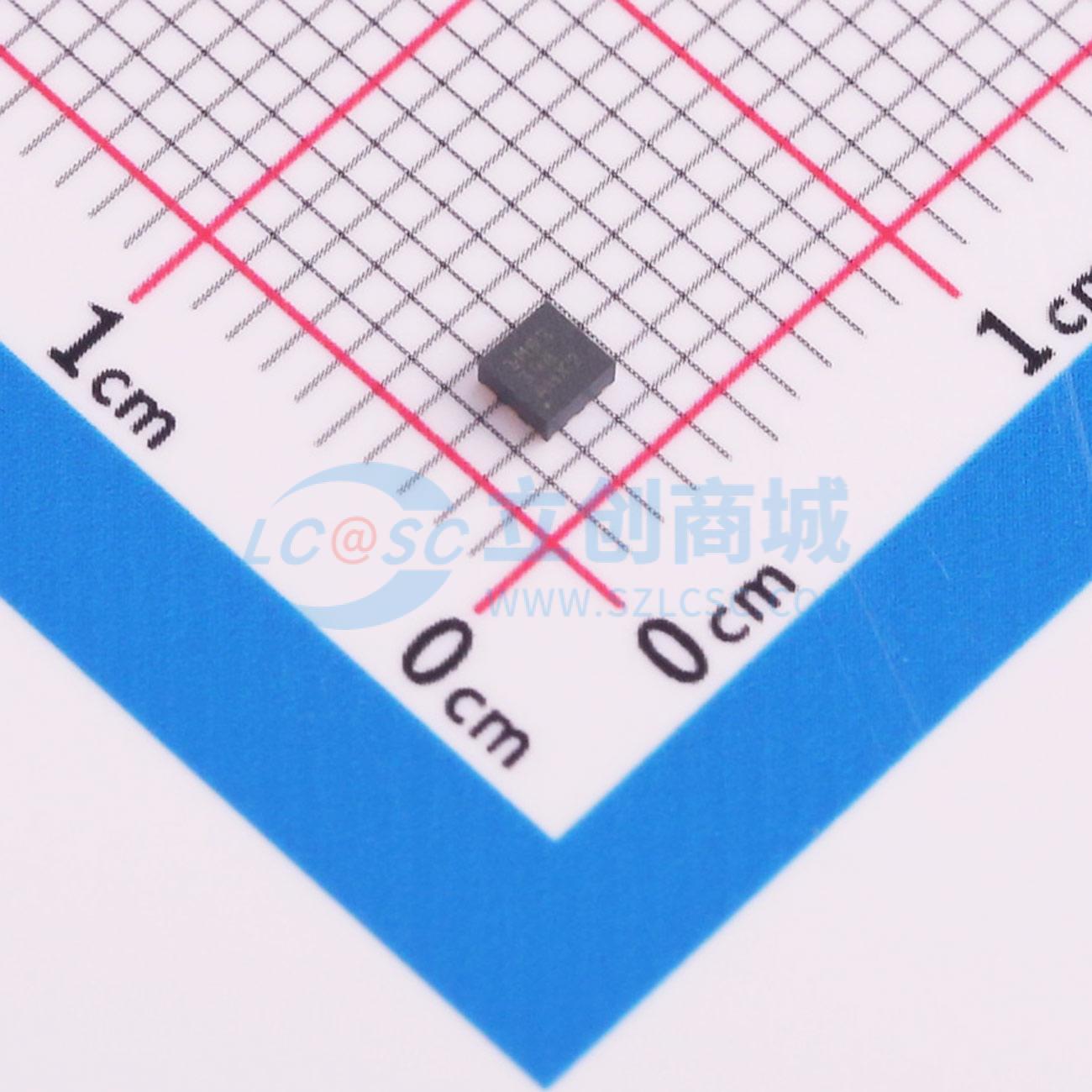

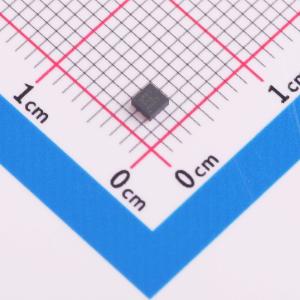

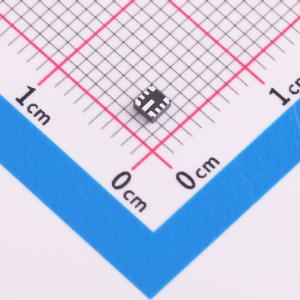

LMR43610MB3RPER

LMR43610 同步降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR43610 是一款 36V 输入,1A 输出的同步降压 DC-DC 转换器,采用 2mm x 2mm HotRod 封装。该器件支持 3.0V 至 36V 的宽输入电压范围,最高瞬态可达 42V。其控制架构和特性集经过优化,以实现超小型解决方案。内部补偿设计适用于超低 EMI 要求。MODE/SYNC 引脚可用于设置或同步频率,范围为 200kHz 至 2.2MHz。适用于工业应用。
品牌名称: TI(德州仪器)
商品型号: LMR43610MB3RPER
商品编号: C5899189
商品封装: VQFN-HR-9(2x2)
包装方式: 编带
商品毛重: 0.087342克(g)

商品参数

商品概述

LMR436x0是采用2mm x 2mm HotRod封装的最小型36V、2A和1A同步降压DC/DC转换器。这款易于使用的转换器支持3.0V至36V的宽输入电压范围，可承受高达42V的瞬态电压。控制架构和功能集针对超小尺寸解决方案进行了优化。该器件采用峰值电流模式控制，以最小化输出电容。LMR436x0通过采用双随机扩频、低EMI的HotRod封装和优化的引脚布局，减小了输入滤波器的尺寸。MODE/SYNC和RT引脚变体可用于在200kHz至2.2MHz之间设置或同步频率，以避开对噪声敏感的频段。 LMR436x0紧凑的解决方案尺寸和丰富的功能集简化了其在广泛工业应用中的实施。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
解决方案尺寸小巧，元件成本低
带可焊侧翼的2mm x 2mm HotRod封装，内部补偿
针对超低EMI要求进行了优化
可通过MODE/SYNC引脚选择FPWM模式，实现轻载时的恒定频率
可通过MODE/SYNC引脚进行FSW同步
专为工业应用设计
结温范围为 -40℃至 +150℃
支持42V瞬态电压
支持最低3V输入
输出电压可调，最高可达输入电压的95%，提供3.3V和5V固定输出电压选项
1mA时效率高于85%
输入电压24V、输出电压5V（固定）时，静态电流为1.3μA
专为可扩展电源设计
开关频率（FSW）可通过RT引脚在200kHz至2.2MHz之间调节
引脚与以下器件兼容：LMR36506（65V，600mA）、LMR36503（65V，300mA）

应用领域

工厂自动化：现场变送器和过程传感器
楼宇自动化：暖通空调和消防安全系统
家电：园艺工具和电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	-
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5uA
	开关管(内置/外置)	内置
	输出类型	可调
