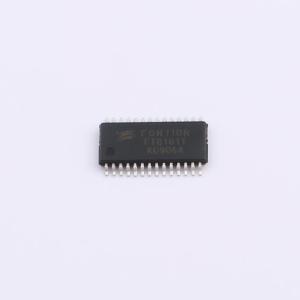

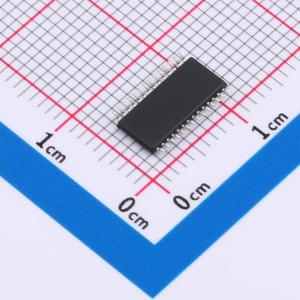

温馨提醒：图片仅供参考，商品以实物为准

FT8161T

三相内置Pre-driver直流无刷马达控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FT8161是一款三相内置Pre-driver直流无刷马达驱动IC。芯片高度集成，外围元器件少，支持有感SVPWM(FT8161N)及无感FOC驱动模式，驱动电机噪声低，转矩脉动小。GUI可配置客户电机参数、启动和调速方式，并储存在内置的EEPROM。调速接口可选择模拟电压、PWM、IC调节电机转速。集成转速指示功能，可通过FG/RD_SDA引脚或I2C接口实时读取电机转速。FT8161集成过流、限流、欠压、过温、堵转、限速、母线电压保护、HALL异常保护等功能。芯片支持功率闭环。
品牌名称: Fortior Tech(峰岹)
商品型号: FT8161T
商品编号: C5898185
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.2925克(g)

商品参数

商品概述

FT8161是一款三相内置Pre - driver直流无刷马达驱动IC。芯片高度集成，外围元器件少，支持有感SVPWM（FT8161N）及无感FOC驱动模式，驱动电机噪声低，转矩脉动小。GUI可配置客户电机参数、启动和调速方式，并储存在内置的EEPROM。调速接口可选择模拟电压、PWM、I2C调节电机转速。集成转速指示功能，可通过FG/RD_SDA引脚或I2C接口实时读取电机转速。FT8161集成过流、限流、欠压、过温、堵转、限速、母线电压保护、HALL异常保护等功能。芯片支持功率闭环。

商品特性

VCC/VDRV电压范围：7V ~ 18V
支持无传感器FOC
支持有感FOC（Hall - IC/Hall - Sensor）
支持有感SVPWM（Hall - IC/Hall - Sensor）
6N Pre - driver输出，死区时间可选择
驱动电流：+0.8A/- 0.8A
恒转速、恒电流、恒功率控制模式
正反转方向控制
支持FG、RD输出
支持PWM、模拟电压、I2C三种调速输入接口
多段式提前角曲线，更好地拟合电机特性
Soft - On、Soft - Off功能使电机平滑启动或停机，降低噪音运行
提供多种保护功能：过流、限流、欠压、过温、堵转、限速、母线电压保护、HALL异常保护（FT8161N）等功能

应用领域

吸尘器
散热风扇
热水器排气扇

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	-
	半桥数量	-
	输出电流	-
	峰值电流	800mA

	属性	参数值
	工作电压	7V~18V
	导通电阻	-
	静态电流(Iq)	7mA
	接口类型	I2C
	工作温度	-40℃~+150℃
	功能特性	软开关；马达卡锁保护；马达转速指示
