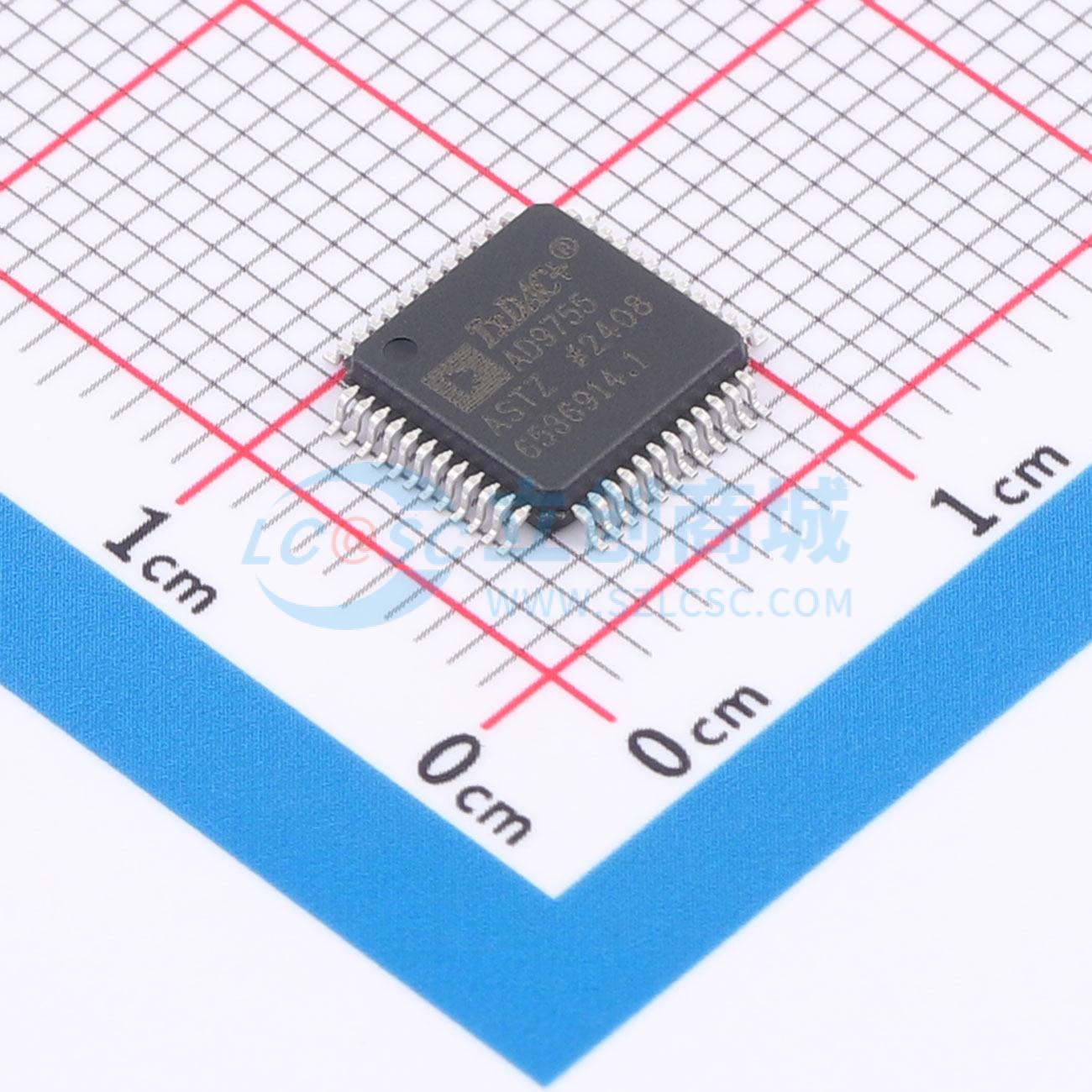

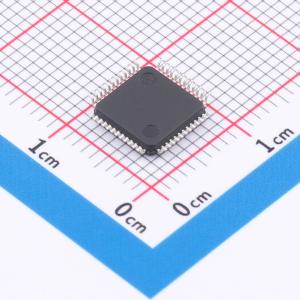

AD9755ASTZRL

AD9755是一款双路复用端口、超高速、单通道、14位CMOS数模转换器（DAC）。它将高品质的14位TxDAC+内核、电压基准和数字接口电路集成到一个小型48引脚LQFP封装中。AD9755在支持高达300 MSPS的更新速率的同时，具备出色的交流和直流性能。 AD9755针对高达300 MSPS的超高速应用进行了优化，适用于数据速率超出单数据接口端口DAC能力的情况。数字接口由两个缓冲锁存器和控制逻辑组成。这些锁存器可以通过多种方式时分复用到高速DAC。该锁相环（PLL）以外部施加时钟两倍的速度驱动DAC锁存器，能够对来自两个输入通道的数据进行交织处理。最终的输出数据速率是两个输入通道数据速率的两倍。当PLL禁用时，可以提供一个外部2倍时钟，并在内部进行二分频。 CLK输入（CLK + /CLK–）可以采用差分或单端驱动方式，信号摆幅低至1 Vp-p。 DAC采用分段电流源架构，并结合专有开关技术，以降低毛刺能量并最大化动态精度。差分电流输出支持单端或差分应用。每个差分输出提供2 mA至20 mA的标称满量程电流。 AD9755采用先进的低成本0.35 µm CMOS工艺制造。它采用3.0 V至3.6 V单电源供电，功耗为155 mW。

• 14位双路复用端口DAC
• 300 MSPS输出更新速率
• 出色的无杂散动态范围（SFDR）和互调失真（IMD）性能
• 25 MHz输出至奈奎斯特频率的SFDR：71 dB
• 内部时钟倍频PLL
• 差分或单端时钟输入
• 片上1.2倍基准
• 3.3 V单电源供电
• 功耗：3.3 V时为155 mW
• 48引脚LQFP封装

• 通信：本地多点分配系统（LMDS）、本地多点通信系统（LMCS）、多路微波分配系统（MMDS）
• 基站
• 数字合成
• 正交幅度调制（QAM）和正交频分复用（OFDM）
