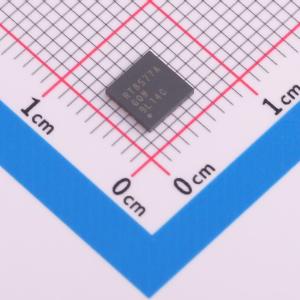

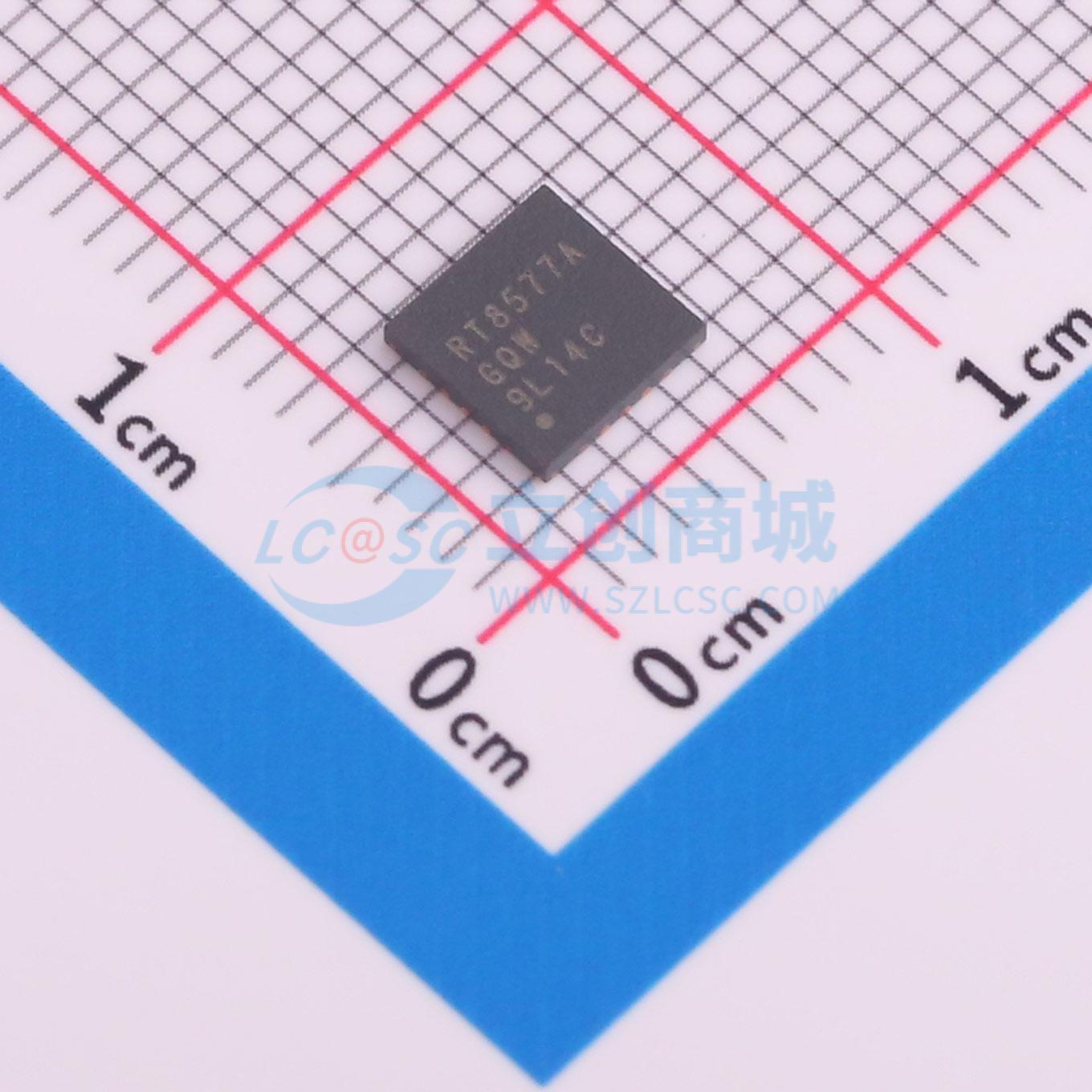

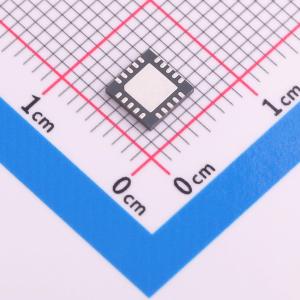

RT8577AGQW

高压四路 LED 驱动器

描述

是一款4通道LED驱动器，能够为每个通道提供120mA电流。是一种电流模式升压转换器，可通过RT引脚将开关频率从200kHz调节到2.1MHz，输入电压范围宽，从5.5V到40V。PWM输出电压环路选择并将电压最高的LED引脚调节到0.6V，因此允许LED串之间存在电压不匹配。在运行期间，自动检测并从PWM环路断开任何未连接和/或损坏的灯串，以防止输出过压。所有通道上1.5%匹配的LED电流只需用一个电阻即可编程。通过用PWM信号驱动PWM引脚，可实现非常高对比度的真正数字PWM调光。当出现异常情况（过压保护/短路/过温保护）时，会向系统发送状态信号以关闭IC。

品牌名称

RICHTEK(立锜)

商品型号

RT8577AGQW

商品编号

C5896777

商品封装

WQFN-20(5x5)​

包装方式

编带

商品毛重

1克(g)
